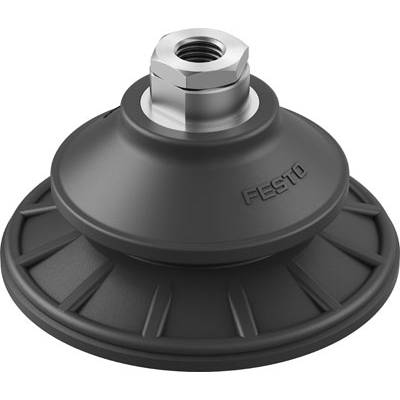

FESTO Przyssawka OGVM-100-A-N-G14F 8073840 G 1/4 Średnica nominalna 8 mm
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (218,70 zł / Sztuka)
zł
269,00 zł
z VAT (klient indywidualny)
Dane techniczne
- Pozycja podłączenia: góra
- Rodzaj mocowania: Przez złącze próżniowe
- Ciśnienie robocze: -13.775 psi
- Ciśnienie robocze MPa: -0.095 MPa
- Medium robocze: powietrze atmosferyczne w oparciu o ISO 8573-1:2010 [7:-:-]
- Pozycja montażowa: dowolna
- Kolor: czarny
- Siła trzymania przy nominalnym ciśnieniu roboczym 379 N.
- Wysokość ssawki: 26 mm
- Klasa odporności na korozję CRC: 2 - umiarkowane naprężenia korozyjne
- Zgodność z LABS: VDMA24364-A1-L
- Min. promień detalu R: 90 mm
- Znamionowe ciśnienie robocze: Od -0.6 bar
- Średnica nominalna 8 mm
- Waga produktu: 109 g
- Siła ścinająca przy nominalnym ciśnieniu roboczym: 346 N
- Średnica przyssawki 100 mm
- Kształt przyssawki: okrągły mieszek 1,5 razy
- Pojemność ssawki: 115 cm3
- Twardość Shore'a 60 +/- 5
- Temperatura otoczenia: -20 °C do 80 °C
- Przyłącze próżniowe: gwint wewnętrzny G1/4
- Materiał sworznia wkręcanego: kuty stop aluminium
- Materiał przyssawki: NBR
- Uwaga o materiałach: Zgodne z RoHS
- Media robocze
powietrze atmosferyczne w oparciu o normę ISO 8573-1:2010 [7:-:-]
- Numer katalogowy producenta
8073840
- Połączenie pneumatyczne
G 1/4
- Średnica nominalna
8 mm
- Typ
8073840
- Maksymalna temperatura otoczenia
+80 °C
- Minimalna temperatura otoczenia
-20 °C
- Waga
109 g
- Rodzaj produktu
Przyssawka
Do pobrania
Karta katalogowa
Karta katalogowa 2800370 FESTO Przyssawka OGVM-100-A-N-G14F 8073840 G 1/4 Średnica nominalna 8 mm
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2800370 FESTO Przyssawka OGVM-100-A-N-G14F 8073840 G 1/4 Średnica nominalna 8 mm
Opis
Przyssawka próżniowa OGVM-100-A-N-G14F przyssawka z kompensacją wysokości=26 mm, minimalny promień detalu R=90 mm, szerokość nominalna=8 mm, średnica przyssawki=100 mm, objętość przyssawki=115 cm3
Uwagi
Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
