Miernik mocy PCE-PA6000 PCE Instruments Power Analyzer

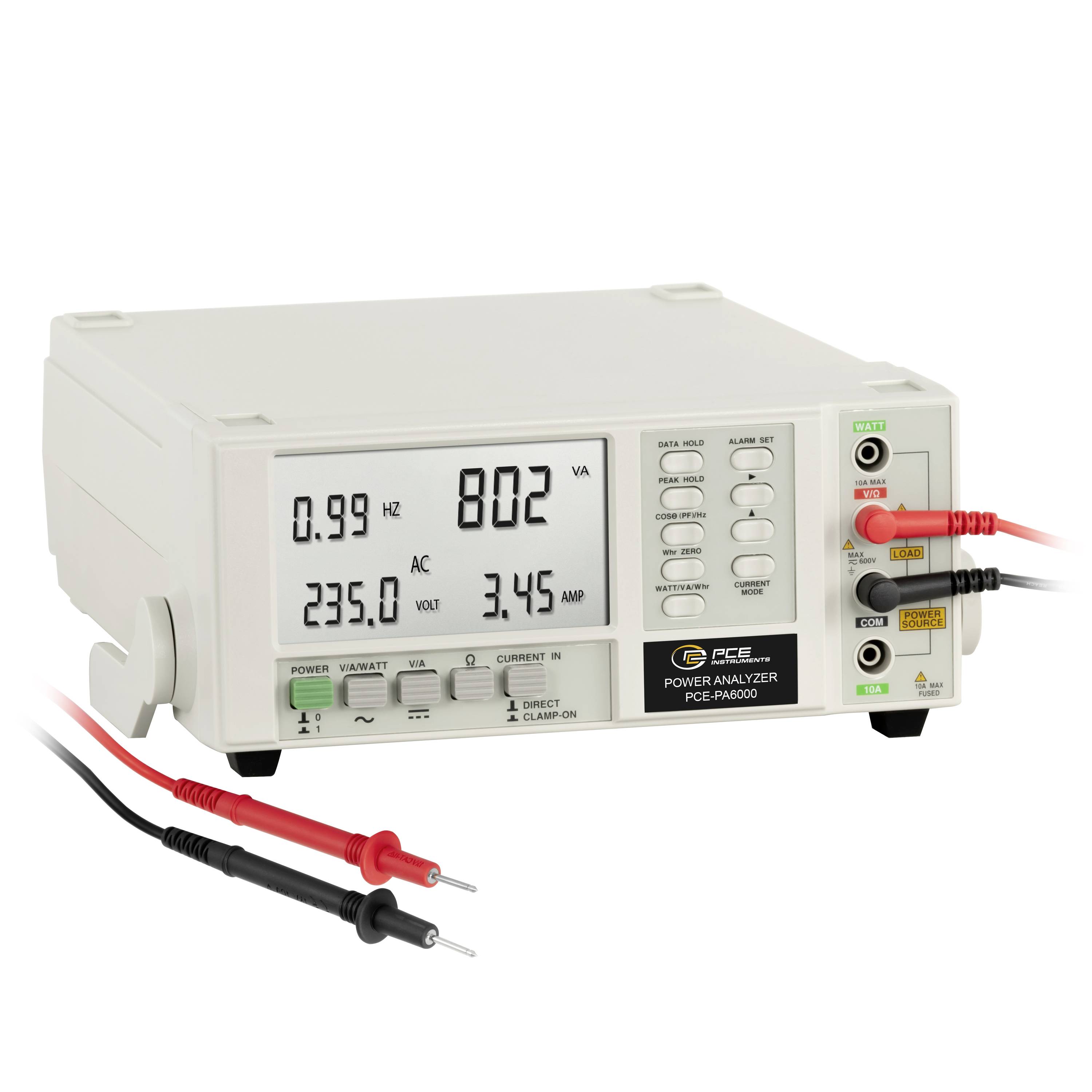

Cyfrowy analizator mocy pokazujący odczyty napięcia, prądu i mocy, z czerwonym i czarnym przewodami pomiarowymi połączonymi po prawej stronie.

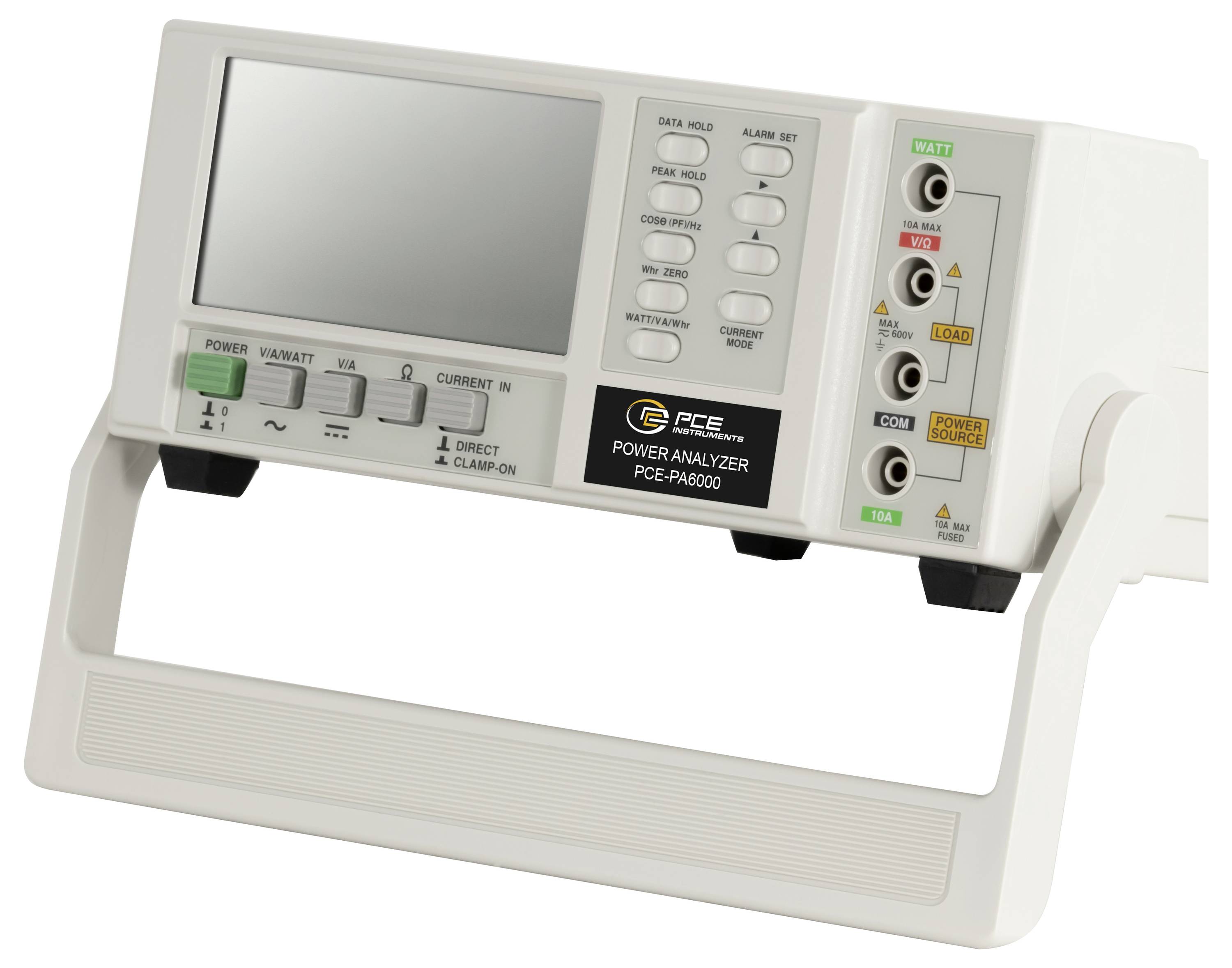

Cyfrowy analizator mocy z pustym wyświetlaczem, przyciskami i opatrzonymi etykietą zaciskami wejściowymi w ramie transportowej.

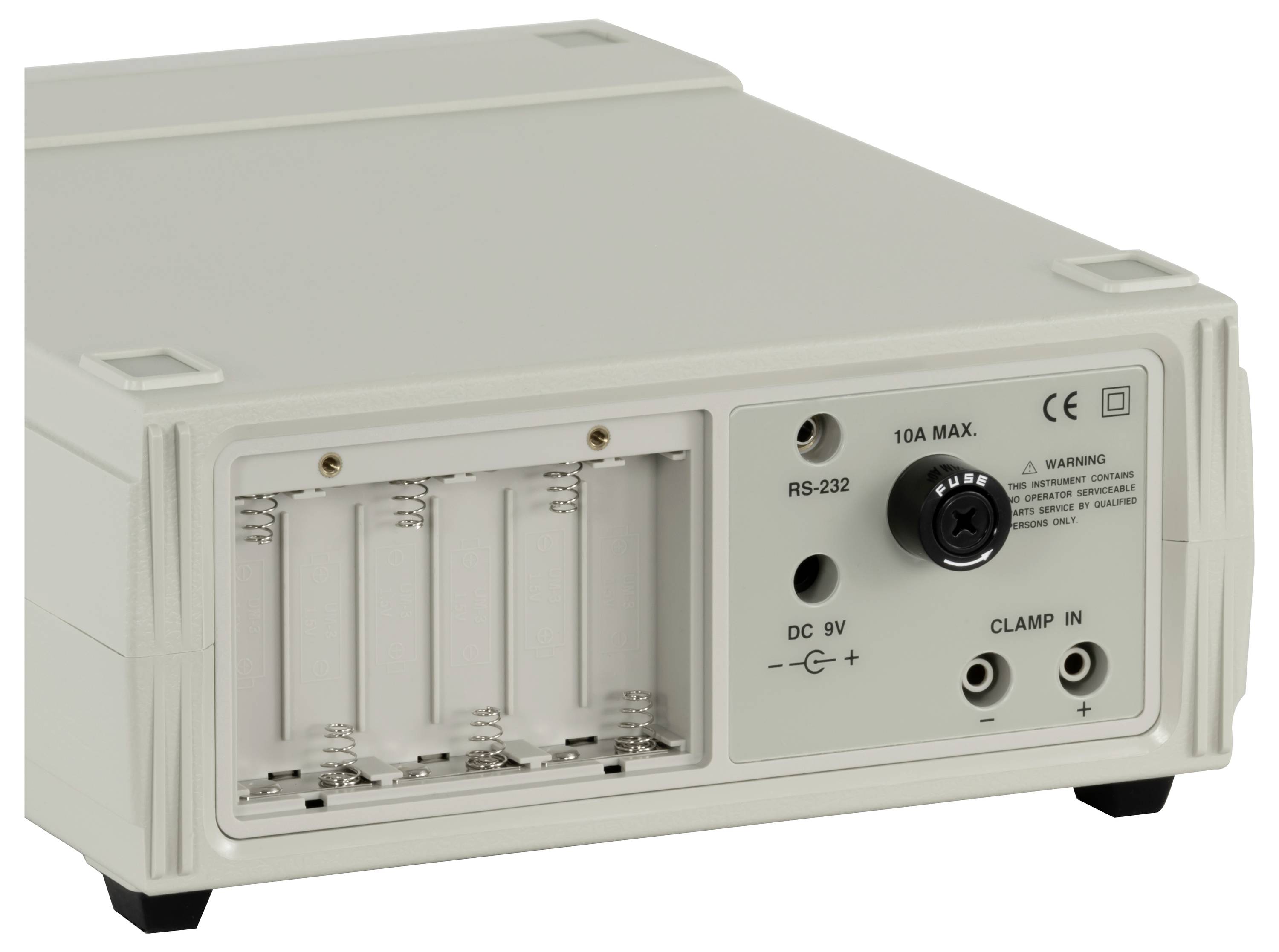

Mały szary urządzenie elektroniczne z komorą baterii, portem RS-232, wejściem 9V DC i złączami zaciskowego na przednim panelu.

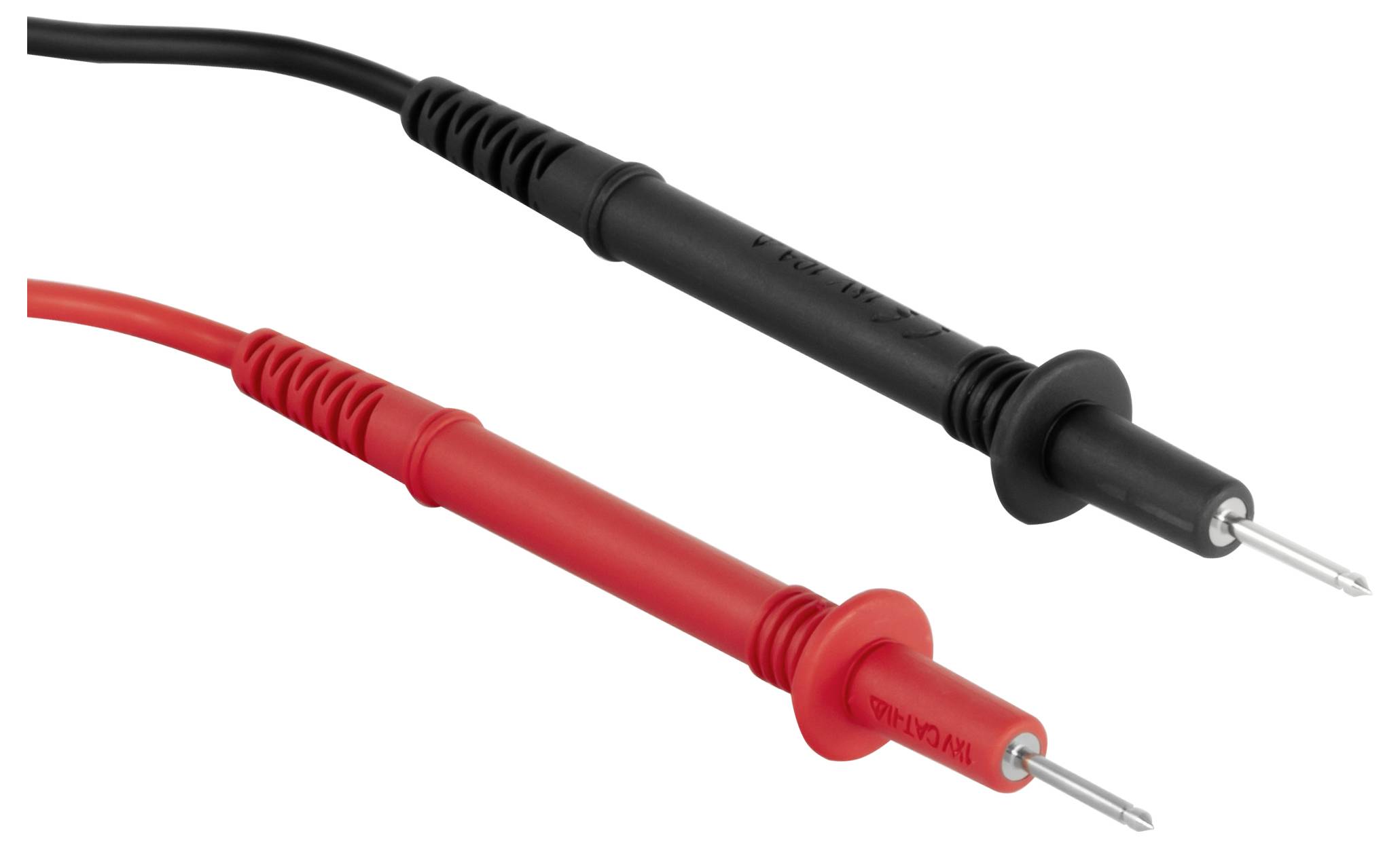

Czerwone i czarne sondy multimetru z ostrymi metalowymi końcówkami, pokazane obok siebie na białym tle.

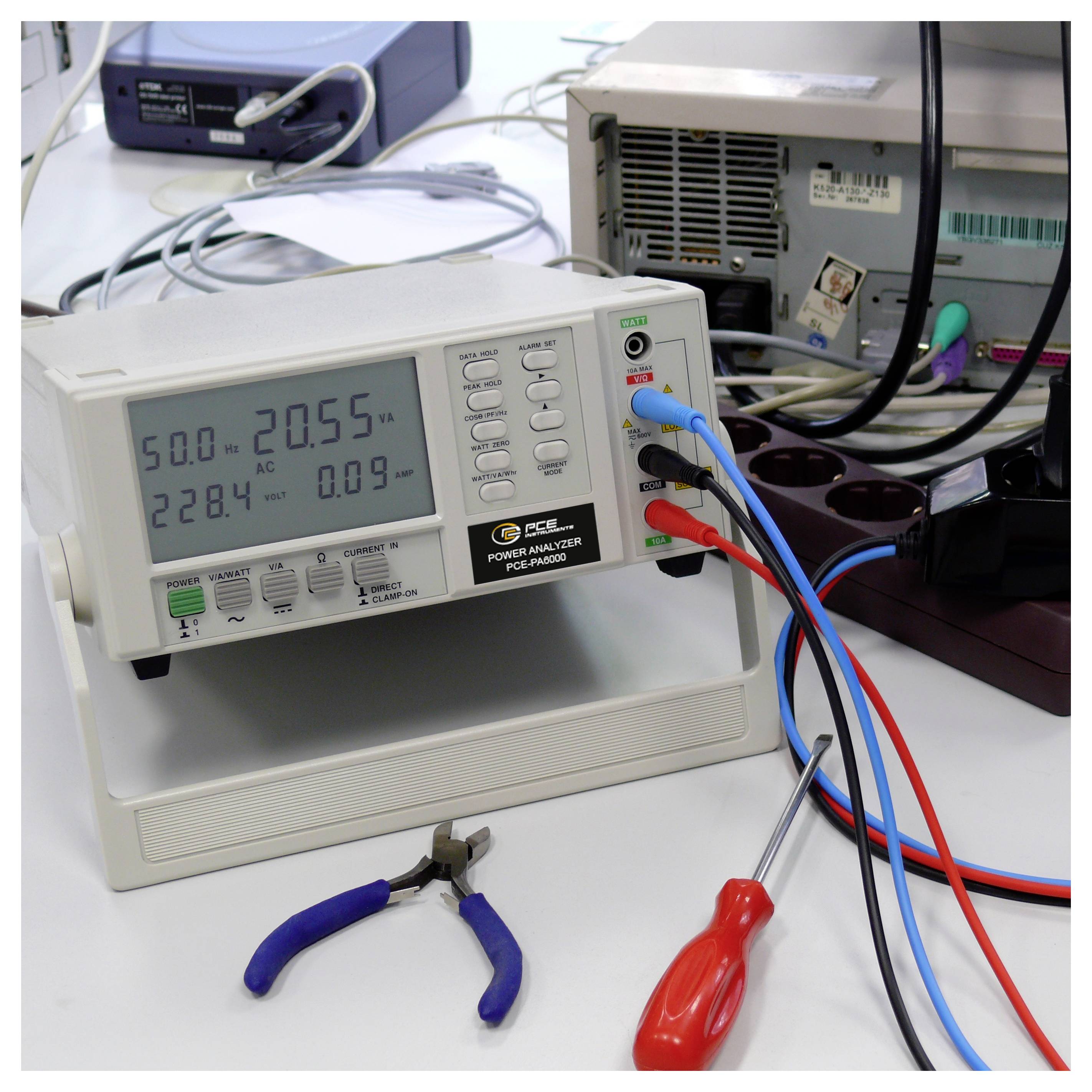

Analizator mocy stołowy wyświetla odczyty elektryczne, podczas gdy czerwone, niebieskie i czarne przewody pomiarowe łączą się z urządzeniami znajdującymi się w pobliżu.

W laboratorium na stole znajduje się otwarty komputer podłączony do elektronicznych przyrządów pomiarowych i narzędzi.

Cyfrowy miernik elektryczny wskazuje '20,55' przy '220 V AC'. Obok leży śrubokręt i szczypce. Tło: środowisko laboratoryjne.

Przyrząd pomiarowy z cyfrowymi wskaźnikami wyświetla wartości obok gniazdka elektrycznego, wkrętaka i puszki z aerozolem na stole.

1/8

Karta katalogowa (PDF)

Szybka dostawa w wt. 22.09

2 Sztuki

Liczba

Sztuki

Suma (2007,32 zł / Sztuka)

2007,32 zł

2469,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 292,67 zł

Dostępnych jest tylko 2 sztuka

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Miernik mocy PCE-PA6000

Automatyczny wybór zakresu Funkcja multimetruPomiar prądu możliwy bezpośrednio i pośrednio za pomocą przekładnika prądowego lub cęgów prądowychPomiar mocy czynnej / mocy pozornejPomiar współczynnika mocy Pomiar zużycia energii (kWh)Wartość pomiarowa i wartość szczytowaFunkcja trzymania High / LowFunkcja alarmuInterfejs RS-232Możliwe zasilanie bateryjne i siecioweBezpieczeństwo: IEC-1010-1; KAT. II 600VRysunek przedstawia dodatkowo dostępny zasilacz PCE-PA-ADP. Drugi obraz przedstawia oprogramowanie analityczne dostarczone z analizatorem sieci. Jednocześnie można wyświetlić cztery zmierzone wartości, a za pomocą wyświetlacza graficznego można przeprowadzić długoterminowe pomiary i ocenić je w późniejszym czasie.

Dane techniczne

Specyfikacja techniczna Funkcja Zakres pomiarowy Dokładność Rozdzielczość Pomiar mocy czynnej (AC, moc wartości rzeczywistej), pomiar bezpośredni 1 W ... 6kW 1W ±1,5% + 5 cyfr. Pomiar mocy czynnej (AC, moc wartości rzeczywistej), poprzez zewn. adapter cęgowy lub przekładnik prądowy 1 W ... 999,9 kW 1 W ±1,5 % + 5 cyfr. Pomiar mocy pozornej (AC) 0,01 VA... 9,999 kVA 0,01 VA ±2 % +2 cyfry Współczynnik mocy (cos f) 0,00... 1,00 0,01 ±1,5 % + 2 cyfry Licznik kWh 0,001 Wh... 9999 kWh 0,001 Wh ±1% + 1 cyfra ACV / DCV 0,1 V ... 600V 0,1 / 1V ±1% + 1 cyfra. (101... 600V) ACAeff/rms DCAeff/rms bezpośrednio maks. 10 A 10 mA, z sondą indukcyjną maks. 1000 A 1 A ±1 % + 3 cyfry. ACA z cęgami do 2000 A (w zależności od cęgów) Częstotliwość 10,0... 999 Hz 0,1 Hz 1% + 1 cyfra Ohm 1 Ω ... 19,99kΩ 1 / 10Ω ±1% +1 cyfra Wyświetlacz 93x52mm Wielofunkcyjny wyświetlacz LCD Warunki otoczenia maks. 80% wilgotności względnej / 0 ... + 50 °C Zasilanie 6 x 1,5 V baterie AA lub zasilacz Wymiary (szer. x wys. x gł.) 280 x 210 x 90 mm Waga: 1600 g Przykłady zastosowań: Na zdjęciu po prawej widać analizator sieci PCE-PA6000 w użyciu w naprawie komputerów. Ze względu na zastosowanie adaptera mocy, pomiary zużycia energii i mocy można przeprowadzać szybko i bezpiecznie bez konieczności użycia dodatkowego okablowania lub przewodów. Tutaj możesz zobaczyć bardzo duży wyświetlacz LCD analizatora mocy. Jednocześnie wyświetlanych jest do czterech mierzonych wartości. Sposób wyświetlania zmienia się w zależności od trybu funkcji. Ponadto opcjonalnie dostępny zasilacz jest bardzo miły dla oka. Wystarczy podłączyć adapter do gniazdka elektrycznego, a odbiornik z kolei do wtyczki Schuko i adaptera zasilania. W tym zastosowaniu po udanej naprawie moc grzewczą nagrzewnicy elektrycznej jest sprawdzana za pomocą naszego miernika mocy PCE-PA6000. Również w tym przypadku adapter zasilania jest bardzo pomocny. Najprostszy montaż przy najwyższym bezpieczeństwie, bez jak zwykle gołych kabli na całej szerokości. Za pomocą analizatora sieci można bardzo precyzyjnie, bezpiecznie i łatwo sprawdzić wszystkie małe urządzenia elektryczne do 16A, a także duże odbiorniki (z cęgami prądowymi lub przekładnikami prądowymi).

Rodzaj produktu: Miernik mocy

Rodzaj wyświetlacza: LCD

Sygnalizator optyczny: tak

Złącza pomiarowe: RS232

Wymiary: (D x S x W) 210 x 280 x 90 mm

: fabryczna (bez certyfikatu)

Waga: 1600 g

Kategoria pomiarowa: CAT II 600 V

Szerokość produktu: 280 mm

Wysokość produktu: 90 mm

Długość produktu: 210 mm

Głębokość produktu: 90 mm

Model katalogowy producenta: Power Analyzer

Interfejs komponentów: złącze męskie DC 3,5 mm
RS-232
RS-232C
złącze męskie USB-A 1.1
złącze męskie sieciowe
złącze żeńskie RS-232 3 pin
USB
złącze szeregowe
USB (host)
złącze 3-żyłowe
złącze męskie USB-A 2.0
interfejs szeregowy
złącze żeńskie DC 3.5 mm
złącze męskie USB 2.0 4 pin
USB 2.0 (urządzenie)
USB 2.0 (host)
listwa złączy męskich 3 pin
Pokaż więcej

Rozpoznanie faz: nie/nie

Rozpoznanie przewodów ochronnych: nie/nie

Do pobrania

Karta katalogowa

Karta katalogowa 2452551 Miernik mocy PCE-PA6000 PCE Instruments Power Analyzer

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2452551 Miernik mocy PCE-PA6000 PCE Instruments Power Analyzer

Opis

Uniwersalny analizator sieciowy z interfejsem RS-232 i oprogramowaniem do oceny mocy odbiorników. Analizator sieci PCE-PA6000 może być używany jako urządzenie stacjonarne lub przenośne do pomiaru mocy czynnej, mocy pozornej, współczynnika mocy, zużycia energii, napięcia AC, prądu AC, napięcia DC, prądu DC, rezystancji i częstotliwości. Za pomocą tego analizatora sieci można mierzyć prąd / moc bezpośrednio za pomocą dostarczonych przewodów pomiarowych lub pośrednio za pomocą cęgów pomiarowych prądu. Analizator oferuje również możliwość podłączenia przemysłowych przekładników prądowych 100/5 A lub 1000/5 A. Duży, czytelny wyświetlacz LCD o wymiarach 93 x 52 mm pokazuje jednocześnie kilka wyników pomiarów, np. Watt, cos f, ACV, ACA. Urządzenia z wtyczką bezpieczeństwa (do 16 ACA) mogą być łatwo i bezpiecznie podłączane do analizatora sieci w celu pomiaru i analizy za pomocą opcjonalnie dostępnego zasilacza PCE-PA-ADP. Urządzenie posiada interfejs danych RS-232, a za pomocą oprogramowania analitycznego można przesyłać dane do komputera PC, przetwarzać je i zapisywać. To sprawia, że jest to idealne urządzenie do użytku w warsztacie lub do pomiaru wydajności i rozwiązywania problemów na miejscu u klientów.
