PCE Instruments Tester instalacji eMobility Typ 2 Mode 3 Ilość złączy 5 x
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
5 Sztuki
Liczba
Suma (1438,21 zł / Sztuka)
1438,21 zł
1769,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 5 sztuka
Cechy produktu

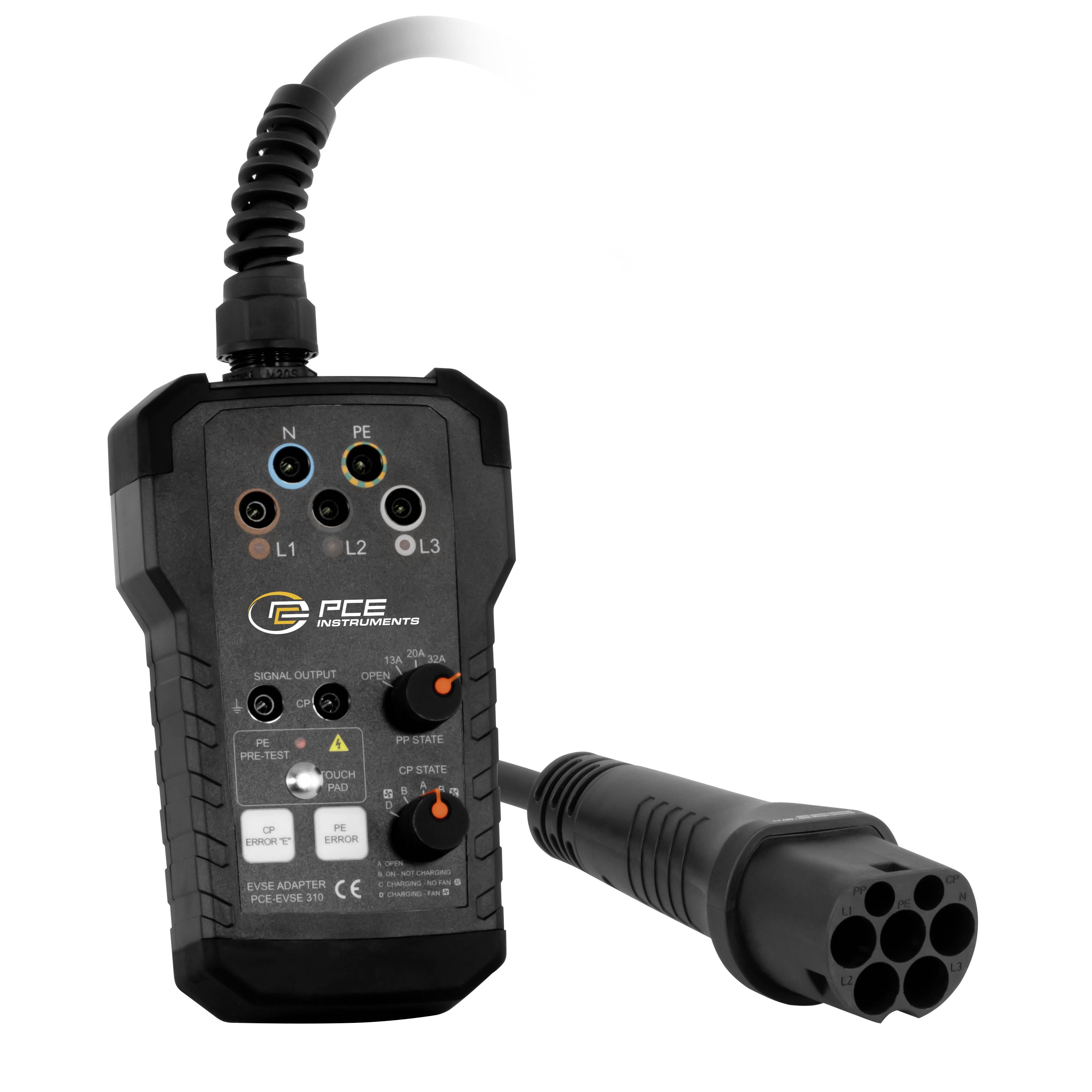

PROFESSIONAL. CALLIBATED. EQUIPMENT. PCE-EVSE 310+
- Adapter pomiarowy do Wallbox'ów
- Symulacja pojazdu
- Symulacja kabla
- Wyjście CP i gniazdo elektryczne do celów pomiarowych
- Pokrowiec do przenoszenia w zestawie.
- Test wstępny PE
- Status pilota zbliżeniowego PP i pilota sterującego CP
- Symulacja błędu CP „E” i błędu PE

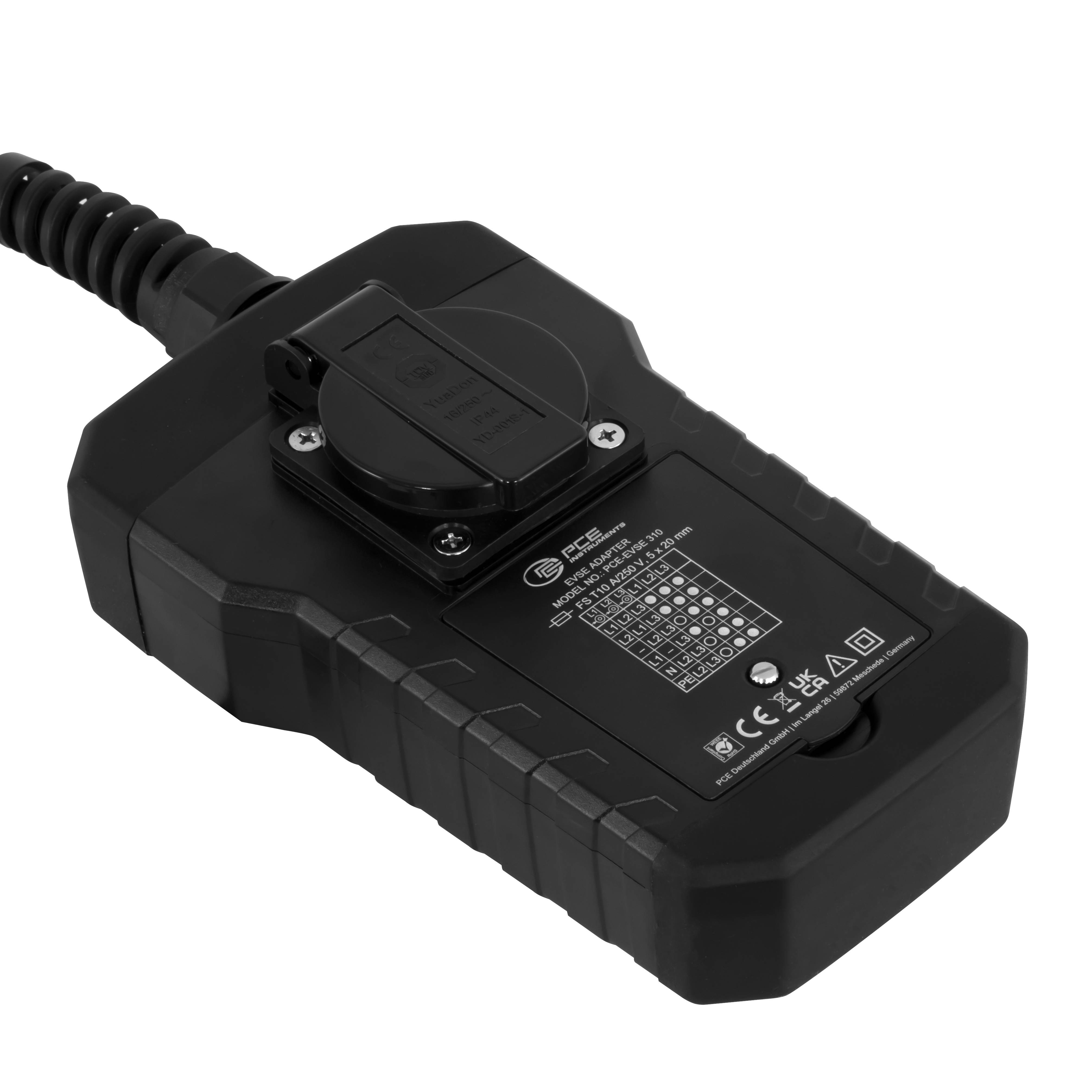

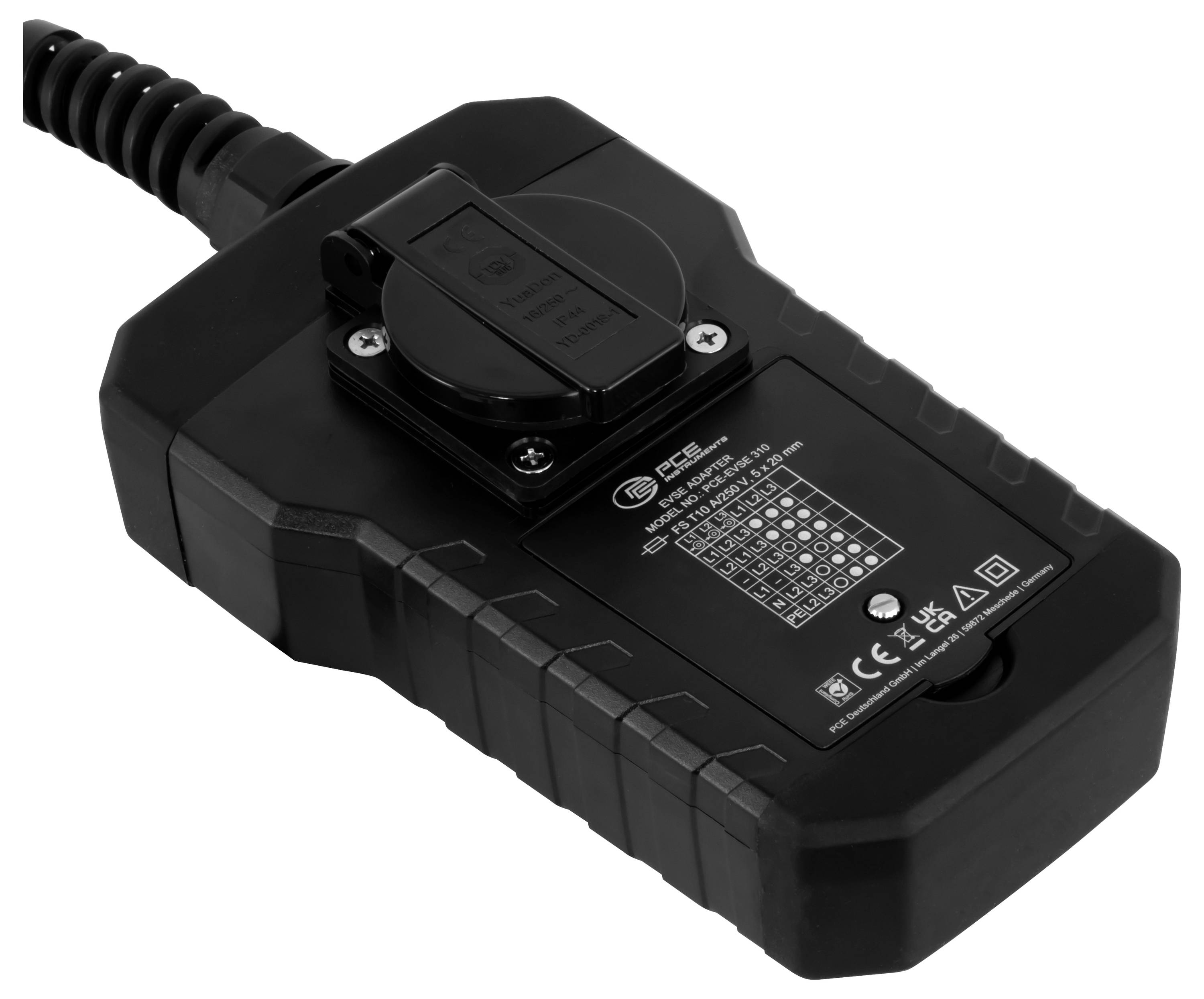

- Gniazdo sieciowe do celów pomiarowych
- Bezpieczne gniazda pomiarowe

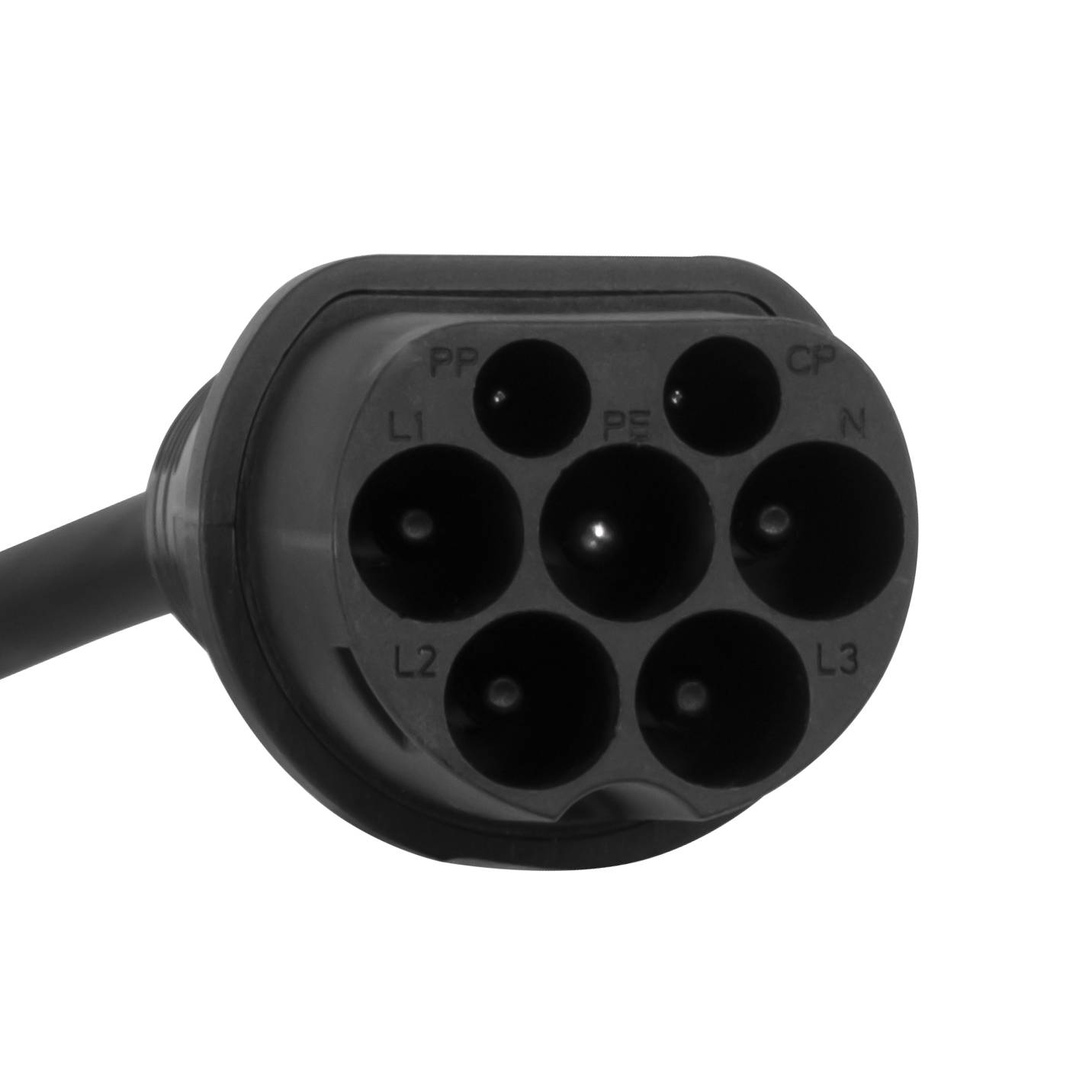

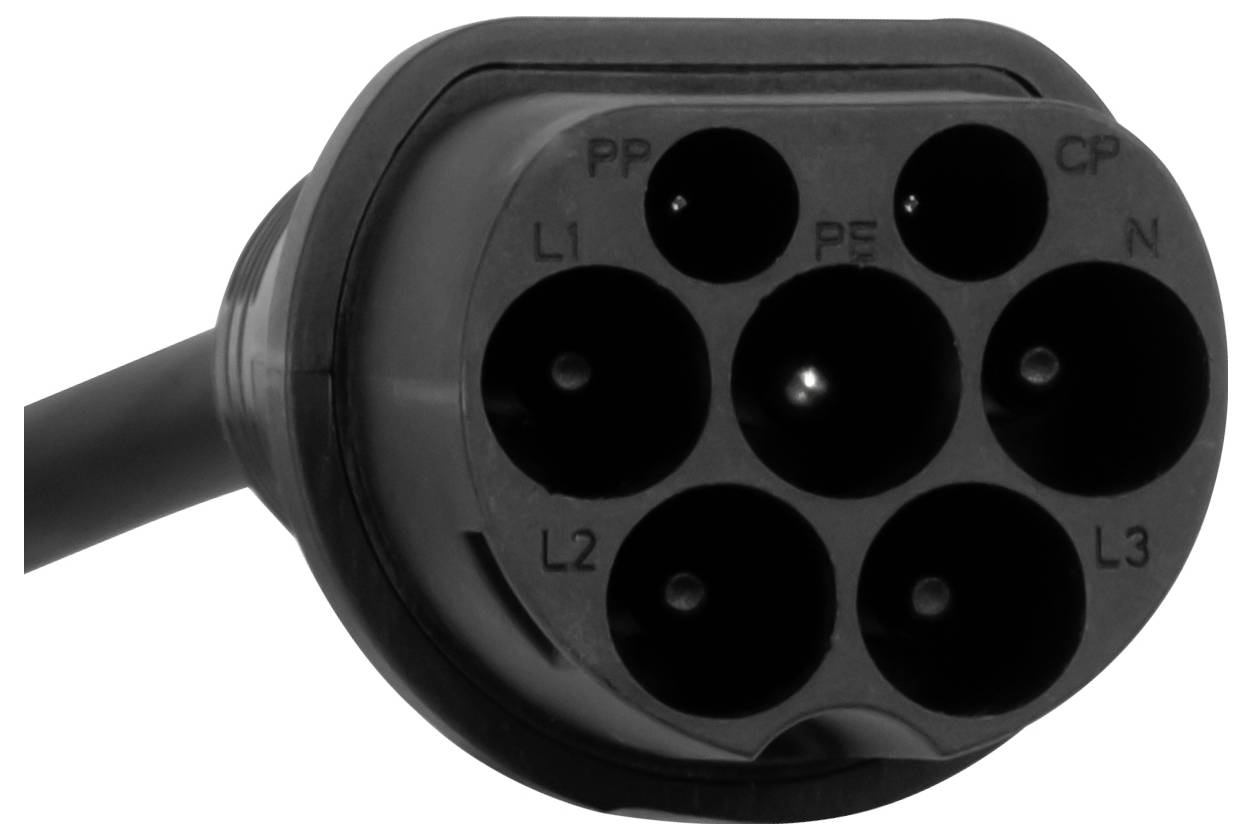

- Zawiera wtyczkę typu 2
- Zawiera adapter do typu 1
Dane techniczne
- Funkcje testowe
- Wstępny test PE tak, z elektrodą pojemnościową
- Symulacja PP otwarta, 13 A, 20 A, 32 A, 63 A
- Status CP A, B, C, D
- Błąd CP „E” E
- Błąd PE / błąd uziemienia tak
- Ogólne dane techniczne
- Przyłącza L1, L2, L3, N, PE
- Przyłącza, , informacje dodatkowe max 230V (1-fazowe) / 430V (3-fazowe) ; 50/60 Hz 10 A/250 V Wtyczka typu 2 mocno na kablu (w przypadku typu 1 wymagany jest opcjonalny adapter)
- Normy IEC62196-2 Złącze typu 2
- Przewód 25 cm
- Norma bezpieczeństwa CAT II/300V
- Gniazdo sieciowe maks. 250 V; 50/60 Hz; 10 A
- Wyjścia 2 sztuki gniazd 4mm (zaciski wyjściowe sygnału)
- Bezpieczniki w gnieździe zasilającym T10A/250V
- Stopień ochrony (urządzenia) IP40
- Waga 643 g
- Wymiary (dł. x szer. x wys.) 600 x 105 x 73 mm
- Warunki pracy 0... 40 °C / 80% wilg. wzgl.
- Warunki przechowywania -10 ... 50 °C / 80% wilg. wzgl
- Języki instrukcji: Niemiecki, angielski
- Rodzaj produktu
Tester instalacji eMobility
- Wtyczka ładowania (eMobility)
Typ 2
- Moduł obciążenia (eMobility)
Mode 3
- Ilość złączy
5 x
- Ilość faz
1-fazowe i 3-fazowe
- Długość kabla
25 cm
IP40
- Certyfikat jakości
Złącze IEC62196-2 typu 2
- Kolor
czarno-szary
- Długość produktu
600 mm
- Szerokość produktu
105 mm
- Wysokość produktu
73 mm
- Waga
643 g
Do pobrania
Karta katalogowa
Karta katalogowa 3192919 PCE Instruments Tester instalacji eMobility Typ 2 Mode 3 Ilość złączy 5 x
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3192919 PCE Instruments Tester instalacji eMobility Typ 2 Mode 3 Ilość złączy 5 x
Opis
Tester EVSE do stacji ładowania Wallbox przeznaczony jest dla testerów VDE 0100 do testowania stacji ładowania (tryb ładowania 3) samochodów elektrycznych. Adapter ten może być używany z testerem instalacji PCE-ITE 55B lub z większością innych popularnych testerów VDE 0100. Dzięki diodom LED wykrywającym napięcie na 3 fazach można szybko określić, czy wystąpił błąd w instalacji.
Obciążalność prądową kabla ładującego można symulować za pomocą przełącznika obrotowego PP State. Obciążalność prądowa jest symulowana przy różnych rezystancjach w testerze EVSE dla puszek ściennych podłączonych pomiędzy przewodami PP i PE. Za pomocą przełącznika obrotowego CP State można symulować różne stany pojazdu. Stany pojazdu symulowane są za pomocą różnych rezystorów podłączonych pomiędzy przewodami CP i PE.
Do gniazda można podłączyć obciążenie zewnętrzne. Wyjście to przeznaczone jest wyłącznie do celów pomiarowych i oferuje możliwość sprawdzenia działania licznika energii elektrycznej. Dodatkowo za pomocą testera EVSE do puszek ściennych można symulować błąd PE (zwarcie doziemne). Tester EVSE do puszek ściennych dostarczany jest w torbie na urządzenie. Dostępny jest opcjonalny adapter do stacji ściennych ze złączem typu 1.
Obciążalność prądową kabla ładującego można symulować za pomocą przełącznika obrotowego PP State. Obciążalność prądowa jest symulowana przy różnych rezystancjach w testerze EVSE dla puszek ściennych podłączonych pomiędzy przewodami PP i PE. Za pomocą przełącznika obrotowego CP State można symulować różne stany pojazdu. Stany pojazdu symulowane są za pomocą różnych rezystorów podłączonych pomiędzy przewodami CP i PE.
Do gniazda można podłączyć obciążenie zewnętrzne. Wyjście to przeznaczone jest wyłącznie do celów pomiarowych i oferuje możliwość sprawdzenia działania licznika energii elektrycznej. Dodatkowo za pomocą testera EVSE do puszek ściennych można symulować błąd PE (zwarcie doziemne). Tester EVSE do puszek ściennych dostarczany jest w torbie na urządzenie. Dostępny jest opcjonalny adapter do stacji ściennych ze złączem typu 1.
Zakres dostawy
- 1 x adapter przyłącza pomiarowego do puszek ściennych PCE-EVSE 310+
- 1 x instrukcja obsługi
- 1 x torba transportowa
- 1 złącze typu 2
- 1 x adapter do typu 1 (PCE-EVSE ADP)
Uwagi
- Ostrzeżenie!
Podłączenie i instalacja urządzenia zasilanego dużym prądem (prądem przemiennym trójfazowym) wymaga zgody operatora sieci; ponadto może to wykonać wyłącznie operator sieci lub firma instalacyjna wpisana do katalogu instalatorów operatora sieci.
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
