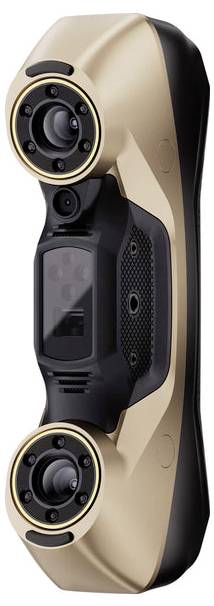

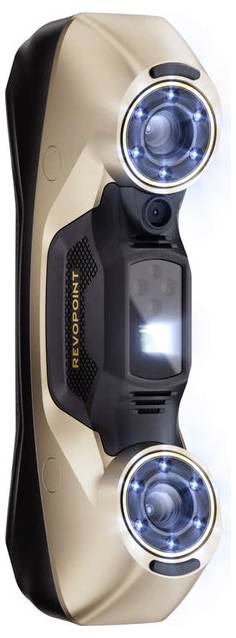

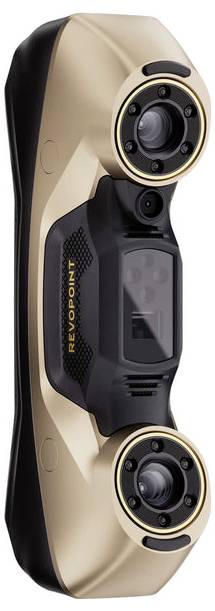

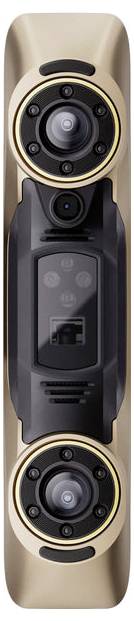

Skaner Revopoint MetroY Ultra 3D

Revopoint MetroY Ultra to precyzyjny skaner 3D przeznaczony do bezkontaktowej digitalizacji małych i średnich komponentów. System ten, przeznaczony do zadań pomiarowych, zapewniania jakości, inżynierii odwrotnej, szybkiego prototypowania i wytwarzania addytywnego, łączy skanowanie laserowe oparte na niebieskim świetle ze światłem strukturalnym, dużą prędkością skanowania i weryfikowalną dokładnością objętościową. Dzięki temu skaner ten jest szczególnie przydatny w zastosowaniach przemysłowych, w których kluczowe znaczenie mają precyzyjne dane 3D, powtarzalne wyniki i solidne procesy testowe.

Opracowany do precyzyjnych pomiarów 3D i procesów testowania przemysłowego
MetroY Ultra został zaprojektowany specjalnie z myślą o technologii pomiarów 3D. Dokładność objętościowa wynosząca 0,015 mm + 0,04 mm x L (m) umożliwia rejestrowanie złożonych geometrii na potrzeby dalszych pomiarów, walidacji i decyzji produkcyjnych. W połączeniu z opcjonalną lub zależną od wersji weryfikacją na miejscu, wydajność skanera może być sprawdzana i dokumentowana w czasie rzeczywistym.

Najważniejsze korzyści w skrócie
5 trybów skanowania światłem niebieskim dla różnych geometrii i powierzchni komponentów
Dokładność objętościowa: 0,015 mm + 0,04 mm x dł. (m)
Wysoka prędkość: do 90 fps
Wysoka wydajność pozyskiwania danych: do 3 000 000 punktów/s
Światło strukturalne bez markerów o wydajności do 7 000 000 punktów/s
Skanowanie ciemnych lub błyszczących powierzchni bez użycia sprayu skanującego w trybach laserowych
Bezprzewodowe skanowanie przez Wi-Fi 6 z informacją zwrotną na żywo
Zewnętrzne skanowanie laserowe o natężeniu do 100 000 luksów
Kamera HD RGB do kolorowych modeli 3D
Oprogramowanie Revo Metro Scan dla systemów Windows i macOS
Revo Measure do certyfikowanych pomiarów i inspekcji 3D w edycji CMM

5 trybów skanowania dla różnych geometrii i powierzchni
Revopoint MetroY Ultra wykorzystuje pięć trybów skanowania światłem niebieskim, aby niezawodnie rejestrować różne geometrie i powierzchnie komponentów. Dzięki temu skaner można elastycznie dostosowywać do rzeczywistych zadań testowych i digitalizacyjnych. Tryb szybki z 34 liniami krzyżowymi przeznaczony jest do szybkiego zbierania danych na płaskich, błyszczących lub ciemnych powierzchniach. Tryb szczegółowy z 15 równoległymi liniami pozwala uchwycić drobne szczegóły, krawędzie i złożone struktury powierzchni z wyjątkową precyzją. Tryb Głębokie otwory z pojedynczą linią został opracowany z myślą o trudno dostępnych miejscach, takich jak głębokie otwory, zagłębienia, rowki i struktury siatkowe.

Strukturyzowane światło i automatyczny stół obrotowy dla powtarzalnych rezultatów
W przypadku geometrii przedmiotu obrabianego o licznych cechach dostępny jest tryb pełnopolowego oświetlenia strukturalnego bez znaczników. Umożliwia to szybką i precyzyjną digitalizację bez punktów znacznikowych, nawet do 7 000 000 punktów na sekundę. W połączeniu z dwuosiowym stołem obrotowym MetroY Ultra generuje niezwykle precyzyjne, powtarzalne modele 3D za naciśnięciem jednego przycisku. Jest to szczególnie istotne w przypadku standardowych procedur testowych, komponentów seryjnych i powtarzających się zadań digitalizacji. W przypadku trybów światła strukturalnego, w tym Auto-Turntable, na ciemnych lub błyszczących powierzchniach wymagane jest zastosowanie sprayu skanującego.

Weryfikowalna dokładność pomiaru i zapewnienia jakości
MetroY Ultra to nie tylko skaner 3D do rejestrowania geometrii, ale także narzędzie do weryfikowalnych pomiarów 3D. Certyfikowana płyta kulowa z włókna węglowego pozwala na kontrolę dokładności objętości bezpośrednio na miejscu, w czasie rzeczywistym. Oprogramowanie porównuje skan z indywidualnym plikiem metrologicznym płyty kulowej, oblicza odchylenie objętościowe i potwierdza wydajność systemu. Funkcja ta jest szczególnie przydatna dla użytkowników w systemach zapewnienia jakości, laboratoriach badawczych, kontroli produkcji i wszędzie tam, gdzie wyniki pomiarów muszą być możliwe do prześledzenia i ujednolicenia.

Różnica między edycją standardową a edycją CMM
Wersja standardowa: zawiera skaner Revopoint MetroY Ultra 3D do precyzyjnego skanowania 3D, inżynierii odwrotnej, digitalizacji i pozyskiwania danych przemysłowych.
Wersja CMM: rozszerza skaner o funkcje umożliwiające weryfikowalne pomiary 3D i profesjonalną inspekcję.
W zestawie płytka kulowa: Tylko edycja CMM obejmuje certyfikowaną płytkę kulową z włókna węglowego do przeprowadzania testów dokładności objętościowej na miejscu w czasie rzeczywistym.
Oprogramowanie Revo Measure w zestawie: Edycja CMM obejmuje również roczną licencję na oprogramowanie Revo Measure z certyfikowanymi przez PTB algorytmami metrologicznymi do zadań związanych z testowaniem i pomiarami zgodnymi z normami.
Wersja standardowa bez zestawu pomiarowego: Płytka kulowa i miarka Revo nie są dołączone do wersji standardowej i w razie potrzeby należy je zakupić osobno.
Dla kogo jest przeznaczony: Wersja Standardowa idealnie nadaje się do skanowania 3D, inżynierii odwrotnej i przygotowywania modeli cyfrowych. Wersja CMM jest właściwym wyborem w przypadku kontroli jakości, testowania komponentów, sporządzania raportów z inspekcji i dokumentowania procesów pomiarowych.

Revo Measure do certyfikowanych pomiarów i inspekcji 3D
Wersja CMM obejmuje oprogramowanie Revo Measure z roczną licencją. Rozwiązanie to opiera się na algorytmach metrologicznych posiadających certyfikat PTB i obsługuje procesy testowania zgodne ze standardami w przypadku wymagających procesów inżynieryjnych i kontroli jakości. Dane uzyskane za pomocą skanowania 3D umożliwiają przeprowadzenie weryfikowalnych pomiarów, co pozwala na dokładną analizę odchyleń wartości docelowej od rzeczywistej. Profesjonalne raporty w formacie PDF zawierające dane pomiarowe, wykresy odchyleń i tabele kolorów można eksportować w celach dokumentacyjnych i komunikacyjnych.

W zestawie bezpłatne oprogramowanie Revo Metro Scan
Bezpłatne oprogramowanie Revo Metro umożliwia tworzenie skanów 3D w czterech krokach: skanowanie, przetwarzanie, edycja i eksport. Oprogramowanie jest dostępne dla systemów Windows i macOS i obsługuje pliki wyjściowe w formatach PLY, OBJ, STL, ASC, 3MF, GLTF i FBX. Szczegółowe ustawienia skanowania umożliwiają precyzyjną kontrolę pozyskiwania chmury punktów. Podczas procesu skanowania monitorowanie chmury punktów w czasie rzeczywistym gwarantuje natychmiastowe wykrycie brakujących obszarów.

Elastyczne przepływy pracy dla skanowania 3D, inżynierii odwrotnej i produkcji addytywnej
Po zebraniu danych surowe dane można automatycznie przetworzyć lub ręcznie zoptymalizować za pomocą narzędzi do łączenia i tworzenia siatki. Do przetwarzania końcowego dostępne są funkcje selekcji, czyszczenia, wygładzania, upraszczania i wypełniania luk. Dzięki temu MetroY Ultra można bezproblemowo zintegrować z cyfrowymi procesami pracy związanymi z drukiem 3D, projektowaniem CAD, inżynierią odwrotną i produkcją addytywną.

Bezprzewodowe skanowanie i informacje zwrotne na żywo w czasie rzeczywistym
Skaner obsługuje skanowanie bezprzewodowe za pośrednictwem Wi-Fi 6. Wynik skanowania jest przesyłany w czasie rzeczywistym do komputera PC, którego moc obliczeniowa jest wykorzystywana. Jednocześnie obraz na żywo można wyświetlić na urządzeniu końcowym lub monitorze za pośrednictwem Revo Mirror. Dzięki temu możliwe jest natychmiastowe zidentyfikowanie martwych punktów lub obszarów niekompletnych i ponowne zeskanowanie obrazu. Revo Mirror jest kompatybilny z systemami Windows, macOS, iOS i Android.

Nadaje się również do skanowania laserowego na zewnątrz w trudnych warunkach oświetleniowych

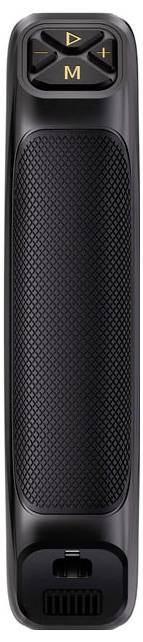

Urządzenie Revopoint MetroY Ultra jest przeznaczone do skanowania laserowego na zewnątrz budynków w oświetleniu otoczenia o natężeniu do 100 000 luksów. Oznacza to, że system można stosować także w trudnych warunkach oświetleniowych, na przykład podczas skanowania w pobliżu hali produkcyjnej lub na zewnątrz. Dołączony uchwyt bateryjny umożliwia do 2,5 godzin ciągłego skanowania i znacznie rozszerza zakres zastosowań.

Real Color dla kolorowych i realistycznych modeli 3D
MetroY Ultra rejestruje rzeczywiste informacje o kolorach i fakturach powierzchni za pomocą zintegrowanej kamery HD-RGB. Efektem są kolorowe modele 3D o dużym oddziaływaniu wizualnym. Dane dotyczące kolorów można również wykorzystać w aplikacji Revo Measure do prezentacji raportów pomiarowych i ocen w sposób bardziej żywy i profesjonalny. Stanowi to wyraźną wartość dodaną dla zastosowań w rozwoju produktów, dokumentacji, wizualizacji lub archiwizacji cyfrowej.

Precyzyjna kalibracja i skanowanie do CAD
W zestawie znajduje się płytka do kalibracji fotolitograficznej, która gwarantuje dokładność i niezawodność skanera. Regularna kalibracja jest szczególnie ważna w środowiskach profesjonalnych, gdzie wymagane są spójne wyniki skanowania i powtarzalne pomiary. Revo Design umożliwia dalsze przetwarzanie danych skanowania 3D w modele CAD. Oprogramowanie obsługuje edycję siatki, modelowanie swobodne, modelowanie parametryczne i kompletne przepływy pracy od skanowania do CAD na potrzeby inżynierii odwrotnej, rozwoju produktów i projektowania przemysłowego.

Opis tego produktu został przetłumaczony automatycznie.
