Siemens 6EP4438-7EB00-3DX0 6EP44387EB003DX0 Moduł selektywności
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Moduł selektywności
Model katalogowy producenta
6EP4438-7EB00-3DX0

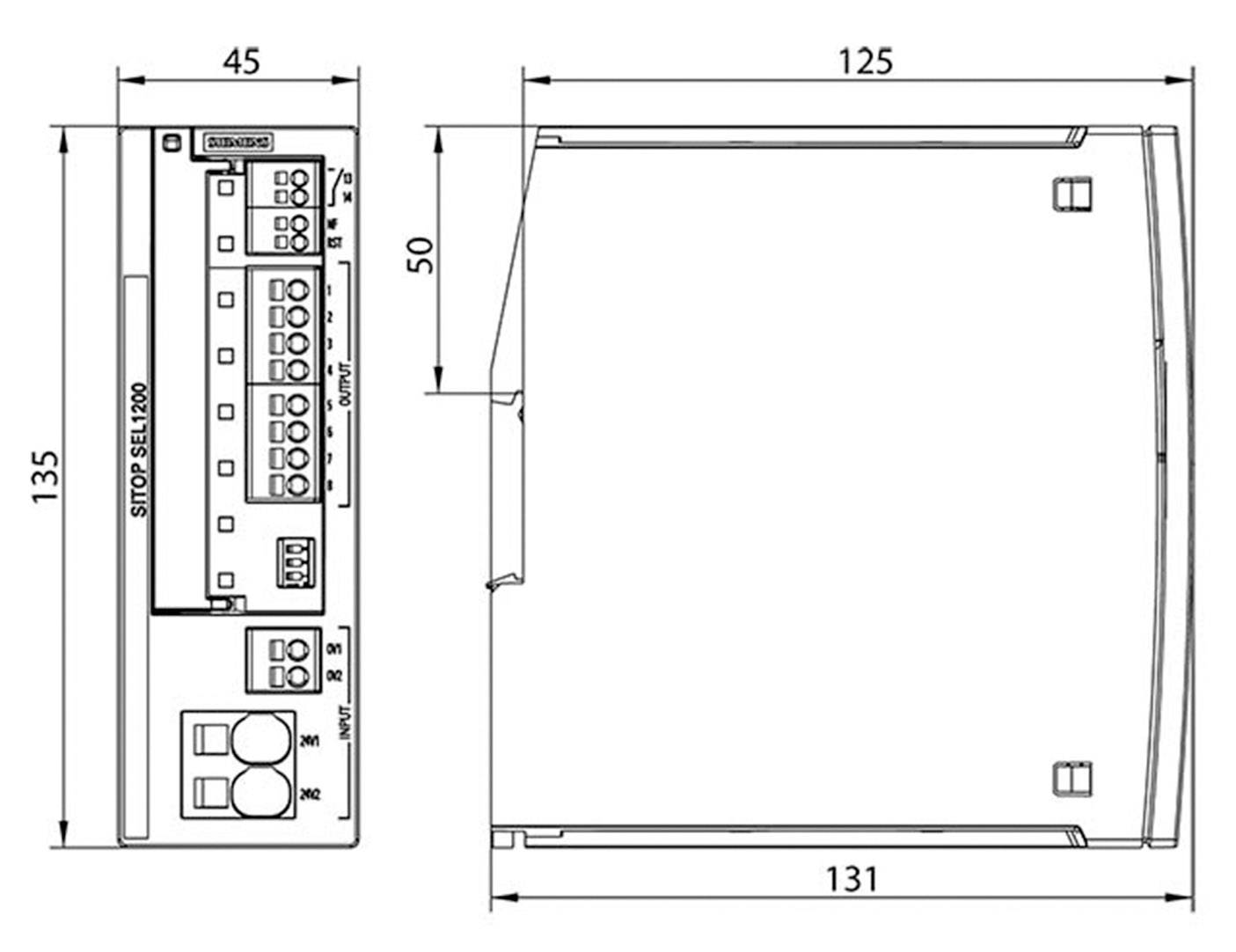

Width
45
Height
135 mm
Depth
125 mm
Karta katalogowa (PDF)
Liczba
Suma (1047,97 zł / Sztuka)
zł
1289,00 zł
z VAT (klient indywidualny)
Cechy produktu
Przekaźnik
- 8 lub 4 rozgałęzienia na moduł
- Niezawodne wykrywanie przeciążenia lub zwarcia w obwodzie 24 V.
- Diagnostyka poprzez sumaryczny kontakt alarmowy lub alarm jednokanałowy
- Możliwe sekwencyjne podłączenie w celu zmniejszenia prądu rozruchowego
- Niezawodne odłączenie w przypadku przeciążenia, niezależnie od długości kabli i przekrojów
- Ocena za pomocą bezpłatnych bloków funkcyjnych SIMATIC S7 dla modułów z komunikatami jednokanałowymi
- Warianty z regulowanym progiem reakcji od 0,5 do 3 A, 2 do 10 A lub 3 do 10 A.
Dane techniczne
- Rodzaj mocowania: Można zatrzasnąć na standardowej szynie profilowej EN 60715 35x7,5 / 15
- Model katalogowy producenta
6EP4438-7EB00-3DX0
- Rodzaj produktu
Moduł selektywności
45
135 mm
125 mm
FALSE
FALSE
TRUE
TRUE
Spring clamp connection
5 s
DC
0
0
0
Do pobrania
Karta katalogowa
Karta katalogowa 2234381 Siemens 6EP4438-7EB00-3DX0 6EP44387EB003DX0 Moduł selektywności
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2234381 Siemens 6EP4438-7EB00-3DX0 6EP44387EB003DX0 Moduł selektywności
Opis
Selektywność i szybka lokalizacja uszkodzeń w zasilaczach 24 V
Moduły selektywności SITOP PSE200U, SITOP select i SITOP SEL1200 / -1400 są idealnym dodatkiem do wszystkich zasilaczy 24 V do podziału i monitorowania prądu obciążenia w kilku gałęziach prądowych. Przeciążenie i zwarcie w jednej lub kilku gałęziach są niezawodnie wykrywane i sygnalizowane.
Dopuszczane są nagłe wzrosty napięcia, np. przy wysokim prądzie włączenia, lecz rozgałęzienia o dużym przeciążeniu są wyłączane. Procedura jest zachowywana również na przewodach wysokoomowych oraz w przypadku zagrożenia spięciami. Przełączniki instalacyjne nie są wyłączane lub są wyłączane zbyt późno, nawet jeśli urządzenie sieciowe może dostarczyć wymagane napięcie uruchamiające. Nienaruszone rozgałęzienia nadal zasilają moduł rozszerzeń SITOP napięciem 24 V absolutnie bez zakłóceń, unikając w ten sposób całkowitej awarii systemu.
Zakres zastosowaniaW połączeniu z zasilaczami 24 V moduł selektywności służy do podziału prądu obciążenia na kilka gałęzi prądu i monitorowania poszczególnych prądów cząstkowych. Zabezpieczenie przed przeciążeniem i zwarciem spowodowane przez błędy w poszczególnych rozgałęzieniach są wykrywane i wyłączane selektywnie; pozostałe obwody pozostają nienaruszone W efekcie dzięki szybkiemu rozpoznaniu można minimalizować ryzyko przestojów.
Moduły selektywności SITOP PSE200U, SITOP select i SITOP SEL1200 / -1400 są idealnym dodatkiem do wszystkich zasilaczy 24 V do podziału i monitorowania prądu obciążenia w kilku gałęziach prądowych. Przeciążenie i zwarcie w jednej lub kilku gałęziach są niezawodnie wykrywane i sygnalizowane.
Dopuszczane są nagłe wzrosty napięcia, np. przy wysokim prądzie włączenia, lecz rozgałęzienia o dużym przeciążeniu są wyłączane. Procedura jest zachowywana również na przewodach wysokoomowych oraz w przypadku zagrożenia spięciami. Przełączniki instalacyjne nie są wyłączane lub są wyłączane zbyt późno, nawet jeśli urządzenie sieciowe może dostarczyć wymagane napięcie uruchamiające. Nienaruszone rozgałęzienia nadal zasilają moduł rozszerzeń SITOP napięciem 24 V absolutnie bez zakłóceń, unikając w ten sposób całkowitej awarii systemu.
Zakres zastosowaniaW połączeniu z zasilaczami 24 V moduł selektywności służy do podziału prądu obciążenia na kilka gałęzi prądu i monitorowania poszczególnych prądów cząstkowych. Zabezpieczenie przed przeciążeniem i zwarciem spowodowane przez błędy w poszczególnych rozgałęzieniach są wykrywane i wyłączane selektywnie; pozostałe obwody pozostają nienaruszone W efekcie dzięki szybkiemu rozpoznaniu można minimalizować ryzyko przestojów.
