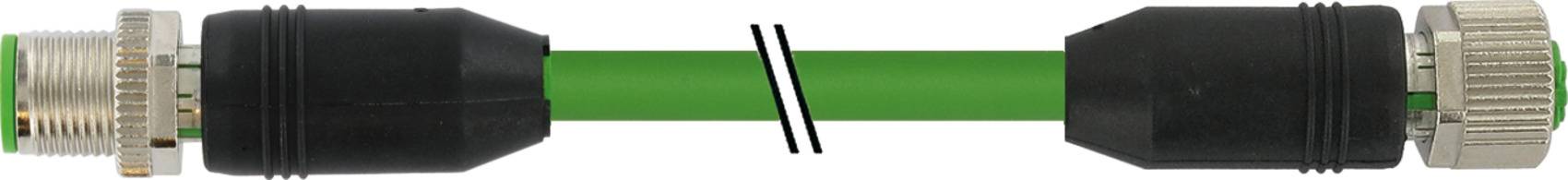

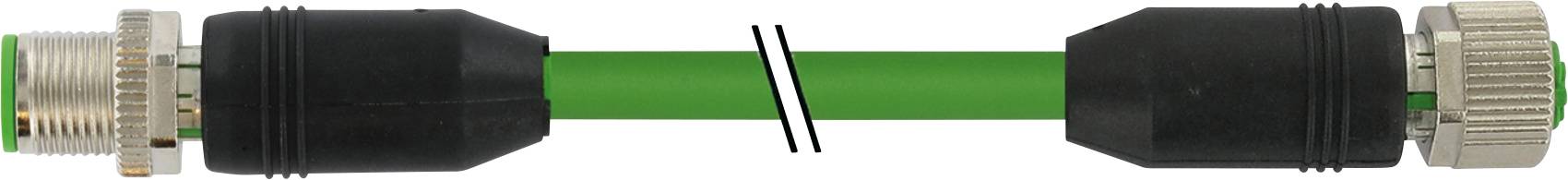

Murrelektronik 7000-46041-8021000 Złącze konfekcjonowane czujnika/aktuatora M12 x 1 złącze męskie proste, złącze żeńskie

Cechy produktu

Przewód

Dodatkowe informacje:

Dane techniczne

Konstrukcja: 46041
pinów / przekrój: 4× 0.5 + 2× 0.25 mm²
wartości prowadnic łańcuchowych: 5
Mio izolacja żył: TPE (bl, WS, br, SW), (rozmiar, rs)
promień gięcia (ruchome): 10× zewn. Ø
(ruchome): -40...+80 °C
kod przewodu: 802
[g/m]: 95,70
materiały (przewody plecione): Drut miedziany
, pojedynczy goły Ø (przewody): 0.15 mm (0.1
budowa przewodu: 0.5 mm); 0.25 28× 0.15 mm (0.5 mm²); 32× 0.1 mm (0.25 mm²); (litzklasa 6)
AWG: Podobny do AWG 20 (0.5 m²); podobny do AWG 24 (0.25 m²)
materiał (izolacja żył): Żyła TPE
-E Ø wraz z izolacją: 1.5 mm ±5% (0.5 m²); 1.4 mm ±5% (0.25 m²
) kolor/numeracja: (bl, WS, br, uk) + rozmiar
: Tak
odporność chemiczna: Bardzo dobra odporność na oleje zgodnie z VDE 0282 część 10 + HD 22.10
napięcie testowe: 1500 V (żyła / żyła); 1200 V (promień gięcia / ekranu)
: 5× zewn. Ø
liczba cykli zginania (łańcuch holowniczy): Maks. 5 Mio
(25°C) droga przemieszczenia (łańcuch holowniczy): Maks. 10 m
prędkości przesuwu (łańcuch holowniczy):
KV maks. 2 m/s znamionowe napięcie udarowe: 0.8
wskaźnik LED: Nie
blokady gniazd: Gwint (M12 × 1 mm) zalecany moment dokręcania 0.6 Nm, materiał samohamujący
(blokada): Odlew cynkowy, matowy niklowany
rodzaj mocowania: Podłączony,
stopień zanieczyszczenia: 3

Model katalogowy producenta: 7000-46041-8021000

Rodzaj produktu: Złącze konfekcjonowane czujnika/aktuatora

Rodzaj złącza: złącze męskie proste
złącze żeńskie proste

Złącze po stronie A: złącze męskie M12, proste

Złącze po stronie B: złącze żeńskie M12, proste

Ilość pinów: 6

Długość kabla: 10.00 m

Materiał osłony kabla: PUR

Napięcie znamionowe: 300 V/AC

Natężenie znamionowe: 4 A

Natężenie znamionowe - zaokrąglone: 4 A

Średnica zewnętrzna: 6.6 mm

Przekrój przewodu czujnika/aktuatora: 0.5 mm²

Rodzaj gwintu: M12 x 1

Rodzaj gwintu montażowego kabla: M12 x 1

Kolor kabla: zielony

Kodowanie: A

Materiał styku: stop miedzi

Powierzchnia styku: złocony

: IP65
IP66K
IP67

Specyfikacja: osłona PUR
kodowany A

Minimalna temperatura: -25 °C

Maksymalna temperatura: +85 °C

Numer katalogowy producenta: 7000-46041-8021000

Zawartość: 1 szt.

Średnica kabla: 7.9 mm

Zgodne z RoHS: Tak

UKCA: nie dotyczy
