Ogranicznik wtykowy Weidmüller 8924330000 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
90 Sztuki
Pokaż produkty alternatywne
Liczba
Suma (340,65 zł / Sztuka)
zł
419,00 zł
z VAT (klient indywidualny)
Cechy produktu
Ochrona przeciwprzepięciowa mierzenie - sterowanie - regulacja, 24 V, 300 mA, IEC 61643-21,
- VSPC 2SL 24VDC
Dane techniczne
- Rodzaj połączenia: Wtykowe w VSPC BASE
- Konstrukcja: Zacisk, pozostałe
- Oporność 4,7 Ω
- Napięcie wejściowe, maks. UI: 28 V.
- Najwyższe napięcie ciągłe, UC (DC): 28 V.
- Temperatura przechowywania: od -40 °C do 80 °C
- Prąd znamionowy IN: 300 ma
- Waga netto: 42 g
- Optyczny Wskaźnik Funkcji: Nie
- Liczba biegunów: 1
- Poziom ochrony UP (typ.): 250 V
- Odporność na prądy udarowe C1:< 1 kA 8/20 μs
- Odporność na prądy udarowe C2: 5 kA 8/20 μs
- Odporność na prądy udarowe C3: 100 a 10/1000 μs
- Odporność na prądy udarowe D1: 2,5 kA 10/350 μs
- Kategoria przepięcia III
- Stopień zabrudzenia 3
- Rodzaj produktu
Ogranicznik wtykowy
- Ochrona przed przepięciem
Szafka dystrybucyjna
- Natężenie upływu
2.5 kA
- Napięcie znamionowe
24 V/DC
- Zakres temperatury roboczej
od -40°C do +70°C °C
IP20
- Numer katalogowy producenta
8924330000
- Typ
VSPC 2SL 24VDC
- Kolor
pomarańczowy
- Wymiary
(S x W x G) 17.8 x 90 x 69 mm
- Szerokość produktu
17.8 mm
- Wysokość produktu
90 mm
- Głębokość produktu
69 mm
- Zawartość
1 szt.
Do pobrania
Karta katalogowa
Karta katalogowa 258666 Ogranicznik wtykowy Weidmüller 8924330000 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 258666 Ogranicznik wtykowy Weidmüller 8924330000 1 szt.
Opis

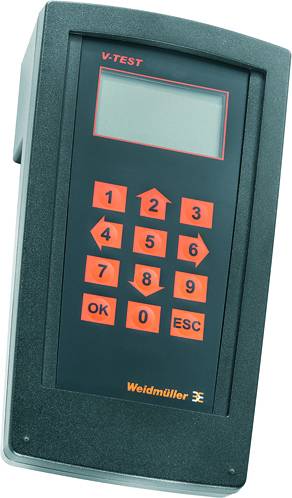

Weidmüller 8924330000 |Ochrona sygnałów binarnych (SL - obciążenie symetryczne) obejmuje następujące sygnały: Sygnały przełączające ze wspólnym potencjałem odniesienia oraz bez wspólnego potencjału odniesienia, np. 5 V...24 V...60 V. W systemach dwuprzewodowych zazwyczaj występuje wspólny potencjał odniesienia dla binarnych czujników, elementów wykonawczych oraz wskaźników, takich jak wyłączniki krańcowe, przyciski, czujniki położenia, bariery fotoelektryczne, styczniki, zawory elektromagnetyczne, kontrolki, itp.Ochronnik wymienny, z wtykiem umożliwiającym wymianę bez przerw, którego wkładanie i wyjmowanie nie powoduje zmian impedancji.Może być testowany przyrządem V-TEST.Kompaktowa konstrukcja dla maks. 4 sygnałów binarnych. Wersja ze złączem bezmasowym PE dla uniknięcia prądów zakłócających przy różnicach potencjałów Możliwość stosowania zgodnie z normą instalacji odgromowych IEC 62305 oraz IEC 61643-22 (D1, C1, C2 oraz C3)Wbudowana nóżka PE bezpiecznie odprowadza prądy do 20 kA (8/20 µs) i 2,5 kA (10/350 µs) do PE. Kodowanie barwne poziomów napięcia w celu szybkiej identyfikacji wewnątrz szafy sterowniczej. Funkcja bezpieczeństwa poprzez element kodujący dla różnych poziomów napięcia
Uwagi
Produkt kierowany jest dla Przedsiębiorców
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
