Ogranicznik wtykowy Weidmüller 8924520000 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Pokaż produkty alternatywne
Liczba
Suma (365,04 zł / Sztuka)
zł
449,00 zł
z VAT (klient indywidualny)
Cechy produktu
Ochrona przeciwprzepięciowa mierzenie - sterowanie - regulacja, 48 V, 68 V, 350 mA, IEC 61643-21,
- VSPC 1CL 48VAC
Dane techniczne
- Rodzaj połączenia: Wtykowe w VSPC BASE
- Konstrukcja: Zacisk, pozostałe
- Oporność 2,20 Ω
- Napięcie wejściowe, maks. UI: 85 V.
- Najwyższe napięcie ciągłe, UC (AC): 60 V.
- Najwyższe napięcie ciągłe, UC (DC): 85 V.
- Temperatura przechowywania: od -40 °C do 80 °C
- Prąd znamionowy IN: 350 ma
- Waga netto: 43 g
- Optyczny Wskaźnik Funkcji: Nie
- Liczba biegunów: 1
- Poziom ochrony UP (typ.):< 800 V
- Odporność na prądy udarowe C1:< 1 kA 8/20 μs
- Odporność na prądy udarowe C2: 5 kA 8/20 μs
- Odporność na prądy udarowe C3: 100 a 10/1000 μs
- Odporność na prądy udarowe D1: 2,5 kA 10/350 μs
- Kategoria przepięcia III
- Stopień zabrudzenia 3
- Rodzaj produktu
Ogranicznik wtykowy
- Ochrona przed przepięciem
Szafka dystrybucyjna
- Natężenie upływu
2.5 kA
- Napięcie znamionowe
48 V/AC
68 V/DC
- Zakres temperatury roboczej
od -40°C do +70°C °C
IP20
- Numer katalogowy producenta
8924520000
- Typ
VSPC 1CL 48VAC
- Kolor
pomarańczowy
- Wymiary
(S x W x G) 17.8 x 90 x 69 mm
- Szerokość produktu
17.8 mm
- Wysokość produktu
90 mm
- Głębokość produktu
69 mm
- Zawartość
1 szt.
Do pobrania
Karta katalogowa
Karta katalogowa 258686 Ogranicznik wtykowy Weidmüller 8924520000 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 258686 Ogranicznik wtykowy Weidmüller 8924520000 1 szt.
Opis

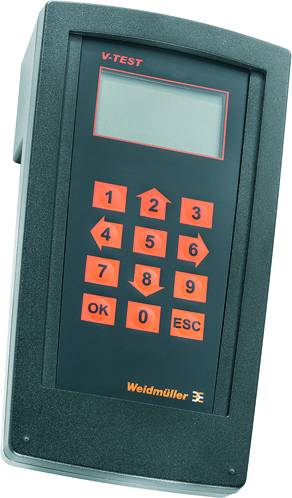

Weidmüller 8924520000 |Ochroną sygnałów analogowych / pętli prądowych (CL – Current Loop) objęte są następujące sygnały:Sygnały z pętli prądowych (pomiary analogowe czujników na długich dystansach) 4...20 mA, 0...20 mA itd.dwu-, trzy- i czteroprzewodowe bez wspólnego potencjału odniesienianp. pomiar stanu napełnienia sygnały czujników napięcia (pomiary analogowe czujników na krótkich dystansach) 0...10 V, PT 100 itd.; np. pomiar temperatury. Ogranicznik wtykowy, z bezprzerwowym i neutralnym dla impendancji wpinaniem i wyciąganiem. Możliwość kontroli urządzeniem testowym V-TESTKompaktowa budowa na 2 sygnały analogowe. Wersja z bezmasowym złączem PE dla uniknięcia różnic potencjałów. Możliwość stosowania zgodnie z normą instalatorską IEC 62305 (D1, C1, C2 i C3)Wbudowana nóżka PE bezpiecznie odprowadza prądy do 20 kA (8/20 μs) i 2,5 kA (10/350 μs) do PE.Kolorowe oznakowanie poziomów napięcia przyspiesza identyfikację w szafie rozdzielczej Element kodujący do różnych poziomów napięcia spełnia funkcję bezpieczeństwa
Uwagi
Produkt kierowany jest dla Przedsiębiorców
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
