Siemens 3RA2110-1CA15-1BB4 3RA21101CA151BB4 Podajnik obciążenia Moc silnika przy 400 V 0.75 kW 690 V Natężenie znamionow

Niebieski wyłącznik Siemensa z wieloma zaciskami przyłączeniowymi i przełącznikiem do sterowania systemami elektrycznymi.

Zdjęcie poglądowe

Przemysłowa centrala sterowania na pierwszym planie, maszyna produkcyjna widoczna za zaparowaną szybą w tle.

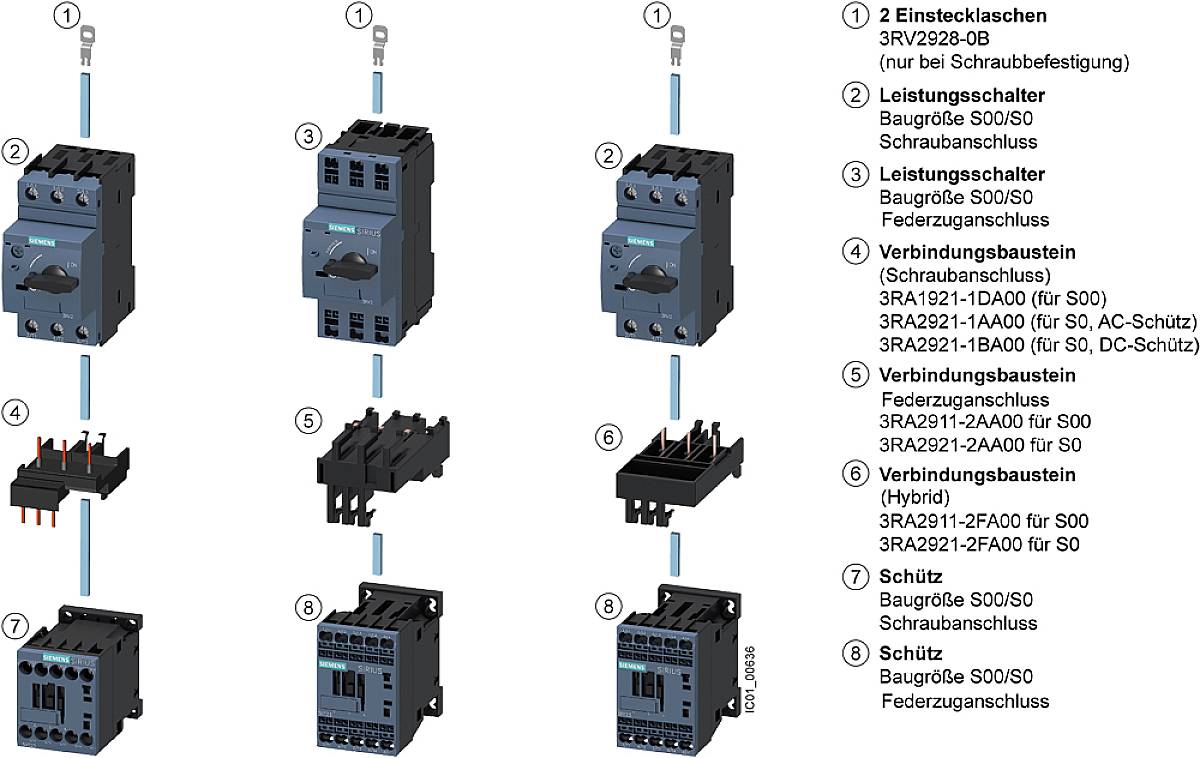

Instrukcja montażu wyłączników mocy i elementów łączących. Diagram przedstawia kroki od 1 do 8 wraz z elementami składowymi.

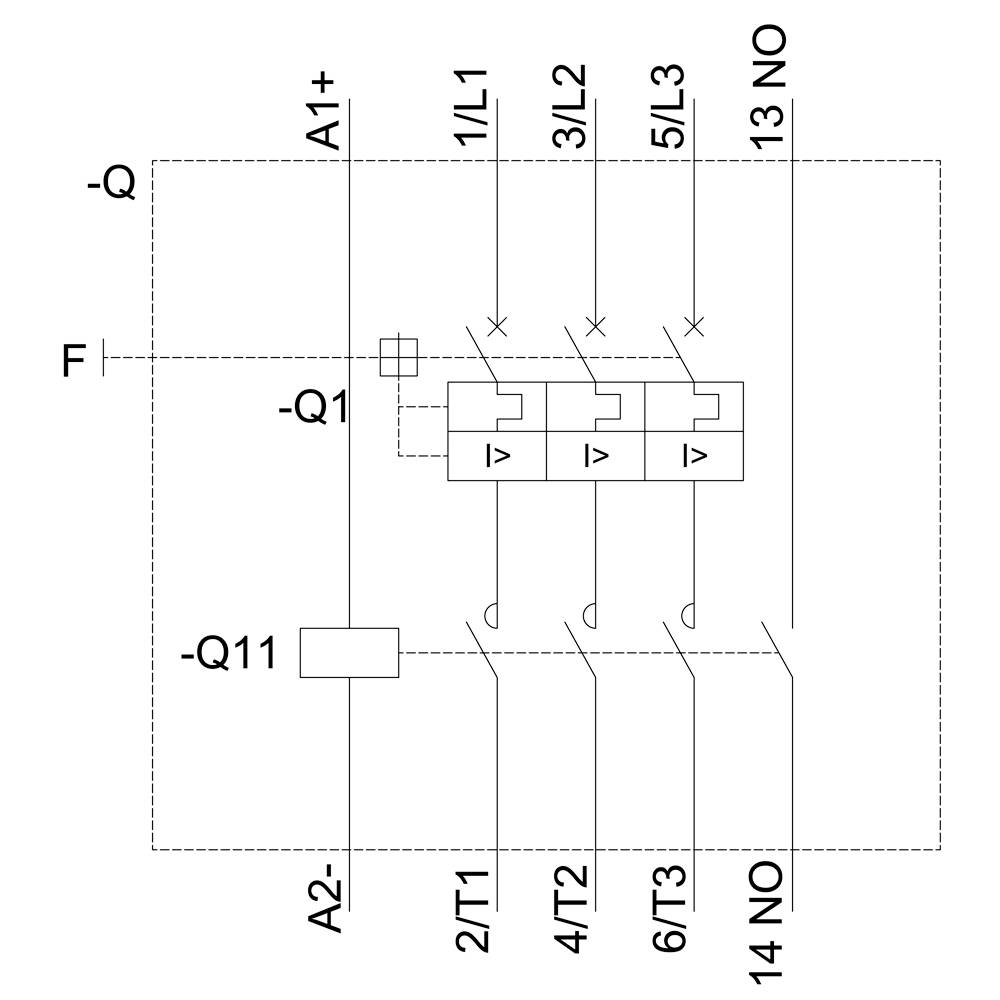

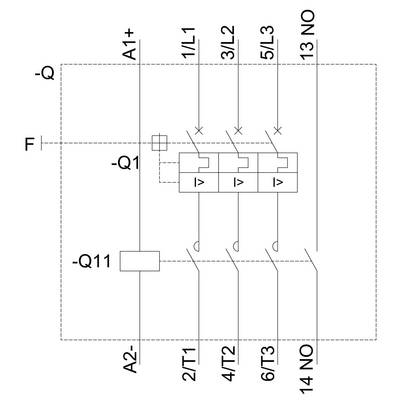

'Schemat połączeń wyłącznika silnikowego trójfazowego z bezpiecznikiem F oraz stycznikami Q1 i Q11. Oznaczenia: A1+, A2-, 1/L1, 3/L2, 5/L3.'

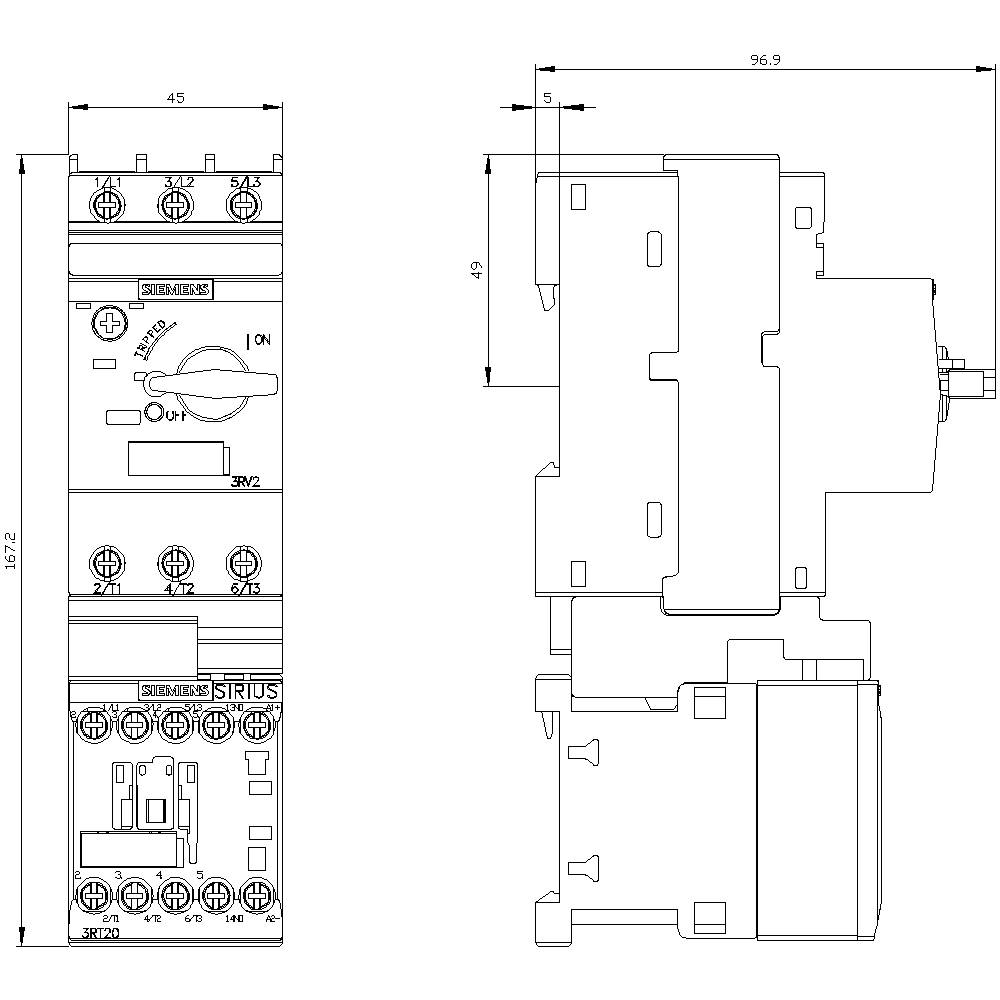

Rysunek techniczny przełącznika elektrycznego, widok z przodu i z boku, z wymiarami w milimetrach i oznaczeniem 'SIRIUS'.

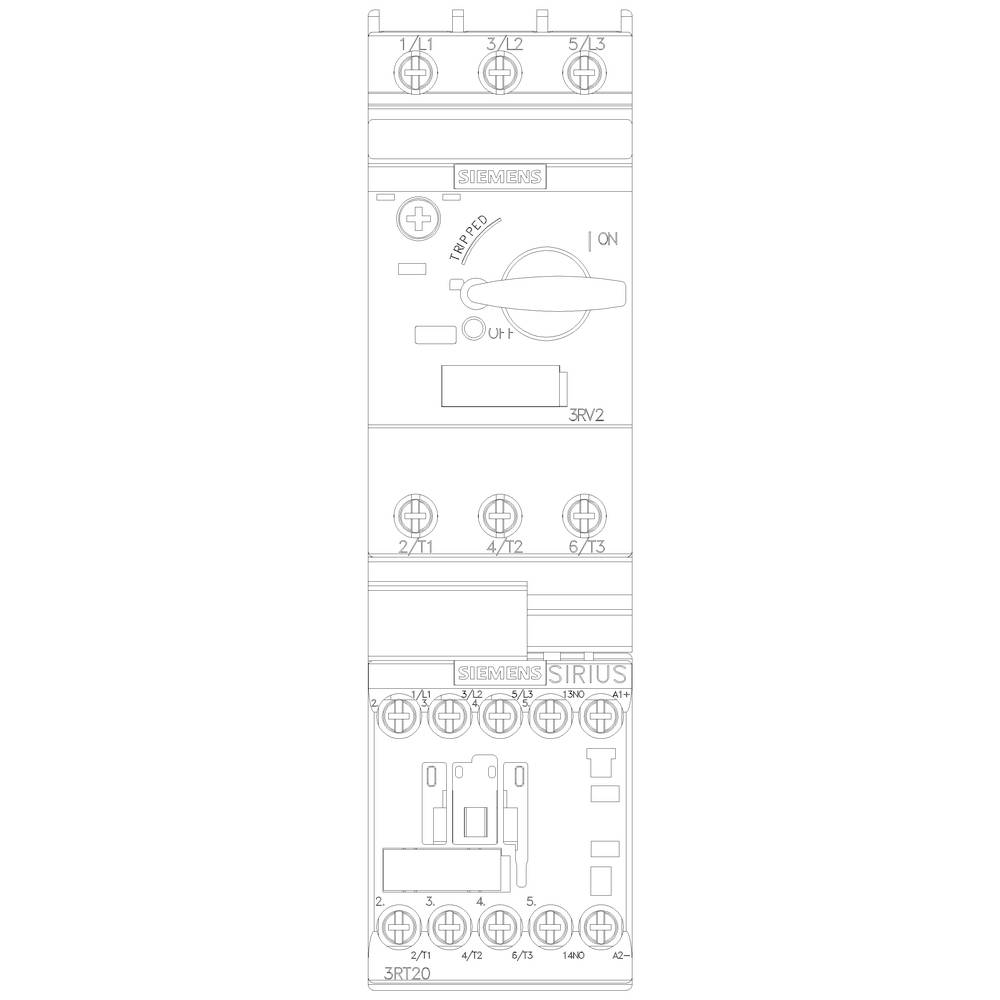

'Schemat elektryczny z wyłącznikiem Siemens Sirius i wyłącznikiem nadprądowym u góry. Oznaczenie typu styku: 3RT2017-1AP01, wyłącznik nadprądowy z przełącznikiem obrotowym i opcją resetowania.'

1/6

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w wt. 29.09

Liczba

Sztuki

Suma (495,12 zł / Sztuka)

495,12 zł

609,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 65,03 zł

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP20
Wersja połączenia elektrycznego: połączenie śrubowe
Rozmiar podajnika ładunku: S00
Częstotliwość pracy: 50/60 Hz

Rodzaj produktu: Podajnik obciążenia

Moc silnika przy 400 V: 0.75 kW

Napięcie znamionowe: 690 V

Specyfikacja: Montaż: Montaż śrubowy i zatrzaskowy na szynie montażowej 35 mm

Numer katalogowy producenta: 3RA21101CA151BB4

Natężenie znamionowe: 1.9 A

Natężenie znamionowe - zaokrąglone: 1.9 A

Model katalogowy producenta: 3RA2110-1CA15-1BB4

Wymiary: (S x W x G) 45 x 167 x 97 mm

Szerokość produktu: 45 mm

Wysokość produktu: 167 mm

Głębokość produktu: 97 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -20 °C

: 45

: 167 mm

: 97 mm

: FALSE

: 0.75 kW

: 1

: 2.5 A

: 0

: 1.8-2.5 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: 24-24 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: DC

: Other

: 2.5 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: tak

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Model katalogowy producenta

Moc silnika przy 400 V

Siemens 3RA2110-1CA15-1BB4 3RA21101CA151BB4 Podajnik obciążenia Moc silnika przy 400 V 0.75 kW 690 V Natężenie znamionowe 1.9 A

Numer produktu1699345

Ten produkt

1.9 A

3RA2110-1CA15-1BB4

0.75 kW

Siemens 3RA2110-1AH15-1BB4 3RA21101AH151BB4 Podajnik obciążenia Moc silnika przy 400 V 0.55 kW 690 V Natężenie znamionowe 1.5 A

Numer produktu1699343

1.5 A

3RA2110-1AH15-1BB4

0.55 kW

Siemens 3RA2110-1BA15-1BB4 3RA21101BA151BB4 Podajnik obciążenia Moc silnika przy 400 V 0.75 kW 690 V Natężenie znamionowe 1.9 A

Numer produktu1699344

1.9 A

3RA2110-1BA15-1BB4

0.75 kW

Siemens 3RA2110-1AD15-1BB4 3RA21101AD151BB4 Podajnik obciążenia Moc silnika przy 400 V 0.55 kW 690 V Natężenie znamionowe 1.5 A

Numer produktu1699690

1.5 A

3RA2110-1AD15-1BB4

0.55 kW

Siemens 3RA2110-1AA15-1BB4 3RA21101AA151BB4 Podajnik obciążenia Moc silnika przy 400 V 0.55 kW 690 V Natężenie znamionowe 1.5 A

Numer produktu1704776

1.5 A

3RA2110-1AA15-1BB4

0.55 kW

Siemens 3RA2110-1CE15-1BB4 3RA21101CE151BB4 Podajnik obciążenia Moc silnika przy 400 V 0.75 kW 690 V Natężenie znamionowe 1.9 A

Numer produktu1704777

1.9 A

3RA2110-1CE15-1BB4

0.75 kW

Siemens 3RA2110-1AE15-1BB4 3RA21101AE151BB4 Podajnik obciążenia Moc silnika przy 400 V 0.55 kW 690 V Natężenie znamionowe 1.5 A

Numer produktu1744608

1.5 A

3RA2110-1AE15-1BB4

0.55 kW

Siemens 3RA2110-1BD15-1BB4 3RA21101BD151BB4 Podajnik obciążenia Moc silnika przy 400 V 0.75 kW 690 V Natężenie znamionowe 1.9 A

Numer produktu1744611

1.9 A

3RA2110-1BD15-1BB4

0.75 kW

Siemens 3RA2110-1BE15-1BB4 3RA21101BE151BB4 Podajnik obciążenia Moc silnika przy 400 V 0.75 kW 690 V Natężenie znamionowe 1.9 A

Numer produktu1744613

1.9 A

3RA2110-1BE15-1BB4

0.75 kW

Siemens 3RA2110-1BH15-1BB4 3RA21101BH151BB4 Podajnik obciążenia Moc silnika przy 400 V 0.75 kW 690 V Natężenie znamionowe 1.9 A

Numer produktu1744615

1.9 A

3RA2110-1BH15-1BB4

0.75 kW

Do pobrania

Karta katalogowa

Karta katalogowa 1699345 Siemens 3RA2110-1CA15-1BB4 3RA21101CA151BB4 Podajnik obciążenia Moc silnika przy 400 V 0.75 kW 690 V Natężenie znamionow

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1699345 Siemens 3RA2110-1CA15-1BB4 3RA21101CA151BB4 Podajnik obciążenia Moc silnika przy 400 V 0.75 kW 690 V Natężenie znamionow

Opis

Bezbezpiecznikowy zasilacz obciążenia, rozruch bezpośredni 400 V AC, rozmiar S00 1,80...2,50 A DC 24 V Połączenie śrubowe do montażu na szynie DIN (również spełnia typ koordynacji 1) Koordynacja typ 2, Iq = 150 kA 1 NO (stycznik) SIRIUS 3RA21 bezpośredni rozrusznik do ochrony i rozruchu silników.
Rozrusznik bezpośredni 3RA21 to przetestowana i zmontowana fabrycznie kombinacja wyłącznika silnikowego 3RV2 i stycznika 3RT2, które są już w pełni okablowane i połączone mechanicznie i elektrycznie. Są odporne na warunki klimatyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) i zgodne z IE3/IE4.
Zasilacze obciążenia 3RA2 są dostępne z zasilaniem AC i DC w rozmiarach S00, S0 i S2 z zakresami nastaw od 0,14 do 65 A. Oferowane są w technologii połączeń śrubowych i sprężynowych do montażu na szynach DIN, mocowania śrubowego i montażu na szynach zbiorczych 60 mm. Ponadto oferujemy ponad 40 000 innych przetestowanych kombinacji pojedynczych urządzeń do ochrony, przełączania i uruchamiania szerokiej gamy aplikacji do 630 A.
Wszystkie akcesoria do wyłączników silnikowych 3RV2 i styczników 3RT2 są takie same dla wszystkich rozmiarów i mogą być również używane do zasilaczy obciążenia. Opcjonalny system zasilania SIRIUS 3RV29 (dla S00 i S0) znacznie zmniejsza nakłady związane z okablowaniem.
Podajniki obciążenia 3RA21 zastępują sprawdzoną serię 3RA11.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
