Wyłącznik zasilania Siemens 3RV1011-1JA10 3 NO Zakres ustawienia (Prąd): 7 - 10 A Maksymalne napięcie przełączania: 690

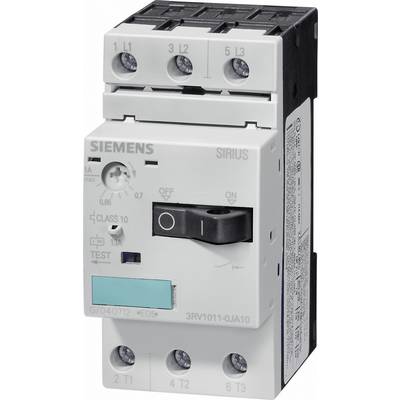

Elektryczny przełącznik z napisem 'Siemens Sirius', pokazujący przełączenie z 'I' (Włączenie) na 'O' (Wyłączenie), z zielonym przyciskiem do 'Testu'.

Zdjęcie poglądowe

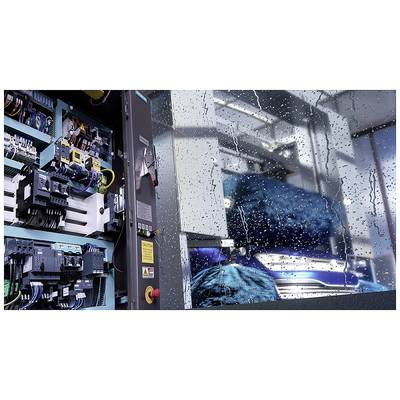

Otwarty rozdzielnik pełen kabli i urządzeń obok wilgotnego okna, przez które widać rozmyte, niebieskie pojazd.

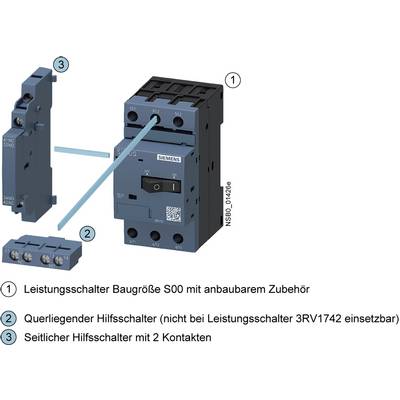

Wyłącznik wielkości S00 z możliwością zamontowania dodatkowego wyposażenia, w tym styku pomocniczego poprzecznego i bocznego.

Elektryczny schemat połączeń z trzema bezpiecznikami, oznaczonymi jako '1/L1', '3/L2', '5/L3', połączonymi z wyłącznikami '2/T1', '4/T2', '6/T3'.

Rysunek techniczny elektrycznego wyłącznika z oznaczeniami wymiarów w milimetrach. Widok z przodu i z boku przedstawia podłączenia i gabaryty.

1/5

Zdjęcie poglądowe

Rodzaj produktu

Wyłącznik zasilania

Maksymalne ustawienie natężenia

10 A

Rodzaj styku

3 NO

Połączenie komponentów

terminal śrubowy

Model katalogowy producenta

3RV1011-1JA10

Karta katalogowa (PDF)

Dostawa w pon. 17.08

Liczba

Sztuki

Suma (348,78 zł / Sztuka)

348,78 zł

429,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 48,77 zł

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj produktu: Wyłącznik zasilania

Model katalogowy producenta: 3RV1011-1JA10

Rozmiar: S00

Minimalne ustawienie natężenia: 7 A

Maksymalne ustawienie natężenia: 10 A

Zakres ustawienia (Prąd): 7 - 10 A

Rodzaj styku: 3 NO

Ilość pinów: 3 styki

Maksymalne napięcie przełączania: 690 V/AC

Połączenie komponentów: terminal śrubowy

: IP20

Głębokość produktu: 81 mm

Szerokość produktu: 45 mm

Wysokość produktu: 90 mm

Wymiary: (S x W x G) 45 x 90 x 81 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

Wielkość: S00

Kolor: wielobarwny

Specyfikacja: Wyłączniki

Zakres regulacji: 7,00 - 10,0 A

Typ: 3RV1011-1JA10

Napięcie robocze: 690 V / 50/60 Hz

Waga: 0.28

: 45

: 90 mm

: 75 mm

: 4 kW

: FALSE

: 10 A

: FALSE

: 3

: 690-690 V

: 7-10 A

: IP20

: TRUE

: Screw connection

: Rocker lever

: Magnetic

: 2.2 kW

: 50 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: tak

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Maksymalne ustawienie natężenia

Minimalne ustawienie natężenia

Wyłącznik zasilania Siemens 3RV1011-1JA10 3 NO Zakres ustawienia (Prąd): 7 - 10 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 81 mm 1 szt.

Numer produktu502444

Ten produkt

10 A

7 A

Wyłącznik S00 Siemens 3RV1011-0CA10 Siemens N/A 690 V / 50/60 Hz

Numer produktu502415

0.25 A

0.18 A

Wyłącznik zasilania Siemens 3RV1011-0EA10 3 NO Zakres ustawienia (Prąd): 0.28 - 0.4 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 81 mm 1 szt.

Numer produktu502417

0.4 A

0.28 A

Wyłącznik zasilania Siemens 3RV1011-0FA10 3 NO Zakres ustawienia (Prąd): 0.35 - 0.5 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 81 mm 1 szt.

Numer produktu502418

0.5 A

0.35 A

Wyłącznik zasilania Siemens 3RV1011-0GA10 3 NO Zakres ustawienia (Prąd): 0.45 - 0.63 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 81 mm 1 szt.

Numer produktu502419

0.63 A

0.45 A

Wyłącznik zasilania Siemens 3RV1011-0HA10 3 NO Zakres ustawienia (Prąd): 0.55 - 0.8 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 81 mm 1 szt.

Numer produktu502420

0.8 A

0.55 A

Wyłącznik zasilania Siemens 3RV1011-0JA10 3 NO Zakres ustawienia (Prąd): 0.7 - 1 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 81 mm 1 szt.

Numer produktu502427

1 A

0.7 A

Wyłącznik zasilania Siemens 3RV1011-0KA10 3 NO Zakres ustawienia (Prąd): 0.9 - 1.25 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 81 mm 1 szt.

Numer produktu502428

1.25 A

0.9 A

Wyłącznik zasilania Siemens 3RV1011-1AA10 3 NO Zakres ustawienia (Prąd): 1.1 - 1.6 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 81 mm 1 szt.

Numer produktu502429

1.6 A

1.1 A

Wyłącznik zasilania Siemens 3RV1011-1BA10 3 NO Zakres ustawienia (Prąd): 1.4 - 2 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 81 mm 1 szt.

Numer produktu502431

2 A

1.4 A

Do pobrania

Karta katalogowa

Karta katalogowa 502444 Wyłącznik zasilania Siemens 3RV1011-1JA10 3 NO Zakres ustawienia (Prąd): 7 - 10 A Maksymalne napięcie przełączania: 690

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 502444 Wyłącznik zasilania Siemens 3RV1011-1JA10 3 NO Zakres ustawienia (Prąd): 7 - 10 A Maksymalne napięcie przełączania: 690

Opis

Siemens 3RV1011-1JA10 |
Ogólny opis:
Wyłączniki 3RV1 to kompaktowe wyłączniki ograniczające dopływ prądu, które zostały zoptymalizowane do odgałęzień odbiorników. Przełączniki stosowane są do włączania i ochrony silników prądu zmiennego do 45 kW przy AC 400 V, nadają się także do pozostałych odbiorników o wartości prądu znamionowego do 100 A Wyłączniki 3RV1 oraz styczniki 3RT1 zasilane są energią elektryczną i zostały dopasowane do siebie pod względem wzornictwa, dlatego mogą zostać bez problemu zmontowane jako odgałęzienia odbiornika.
Wyłączniki 3RV1 można stosować do ochrony silnika, transformatora i instalacji dzięki zabezpieczeniu przed zwarciem i przeciążeniem
Najważniejsze funkcje:
Odporny na zmienne warunki klimatyczne, zasilanie od góry lub od dołu, przyłączanie śrubowe bez łączników pomocniczych, duży wybór akcesoriów do wszystkich wielkości, Class10, zgodny z: EN 60079-7/14, EN 60947-1/-4-1, certyfikaty UL, CSA, ochrona przed dotykiem zgodnie z DIN VDE 0106 część 100, maks. prąd znamionowy 50 A (45 kW przy 400 V/AC), niezwykle długa żywotność.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
