Name: Fischer 47549 FH II 32/30 B Kotwa do wysokich obciążeń 231 mm 32 mm 4 szt.
Brand: Fischer
SKU: 477924
Availability: SoldOut

Metalowy cylindryczny fastener mechaniczny lub złącznik ze szczelinkowym przekrojem środkowym i heksagonalnym czopem końcowym, pokazany na białym tle.

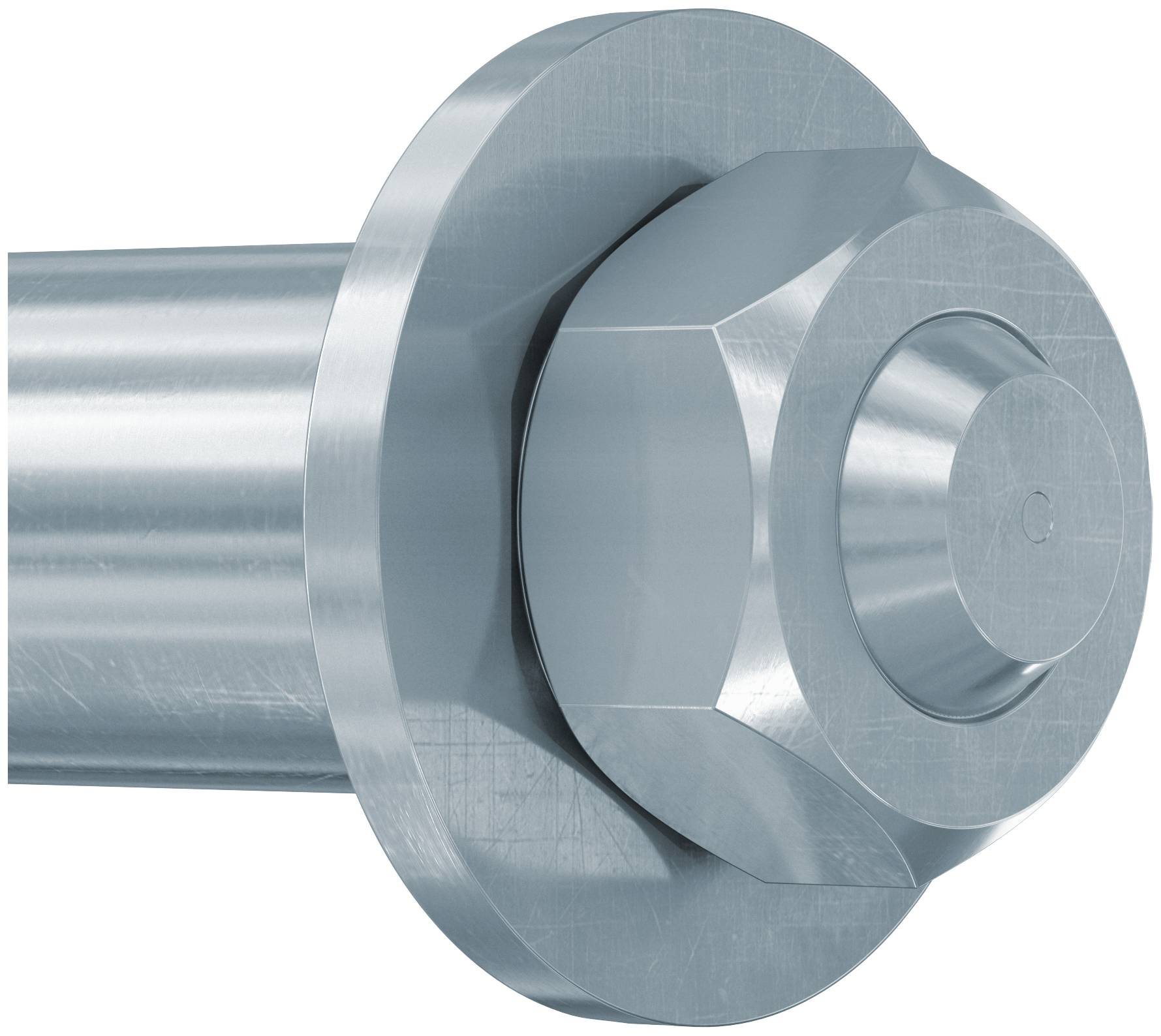

Zbliżenie srebrnego metalowego śruby lub złączenia z sześciokątną głowicą i dużą podkładką na walcowym trzpieniu.

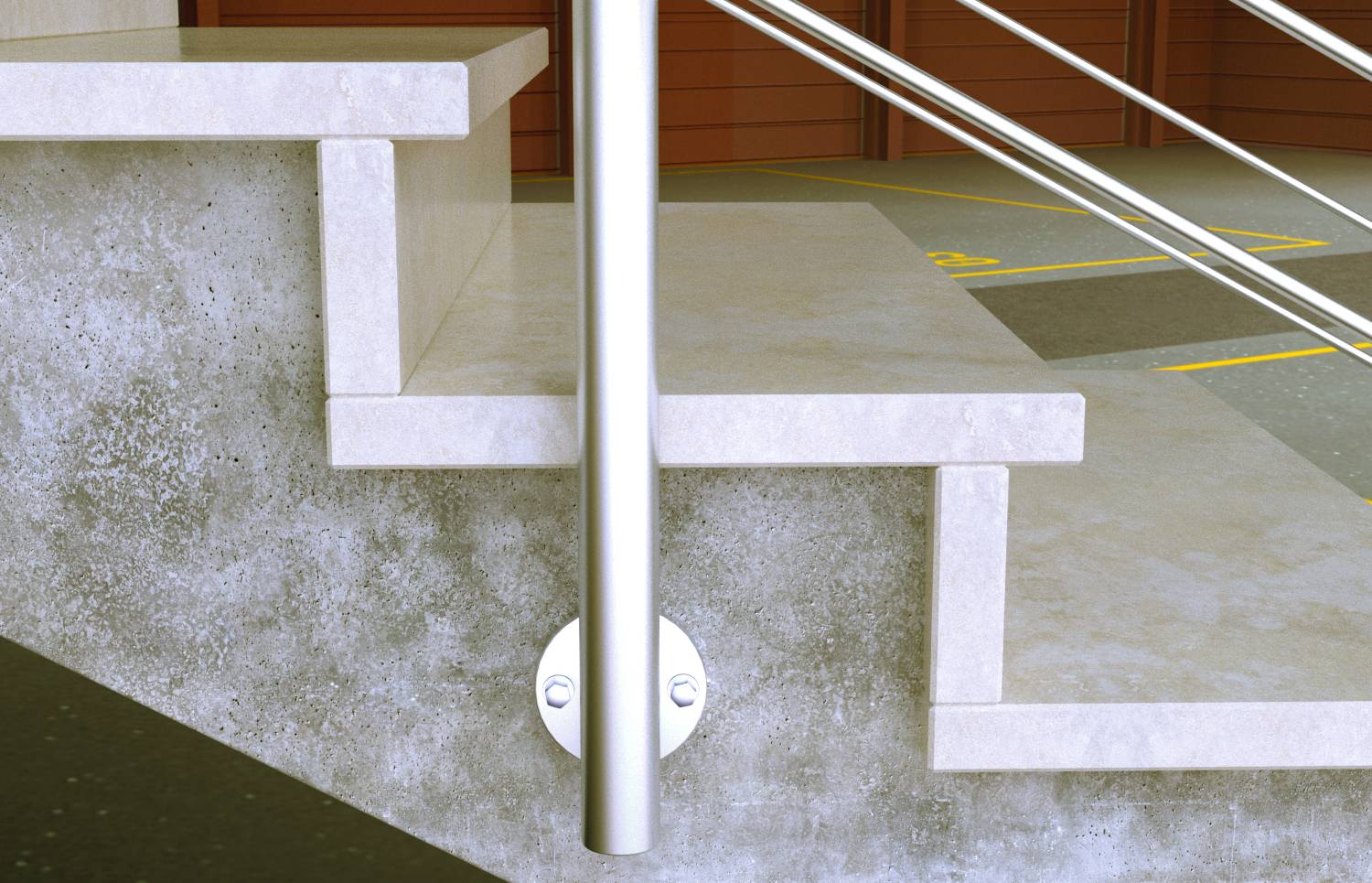

Zbliżenie na betonowy podest schodów lub pochylni z centralnym metalowym słupem nośnym i poręczami, pokazujące szczegóły krawędzi i przejścia schodów.

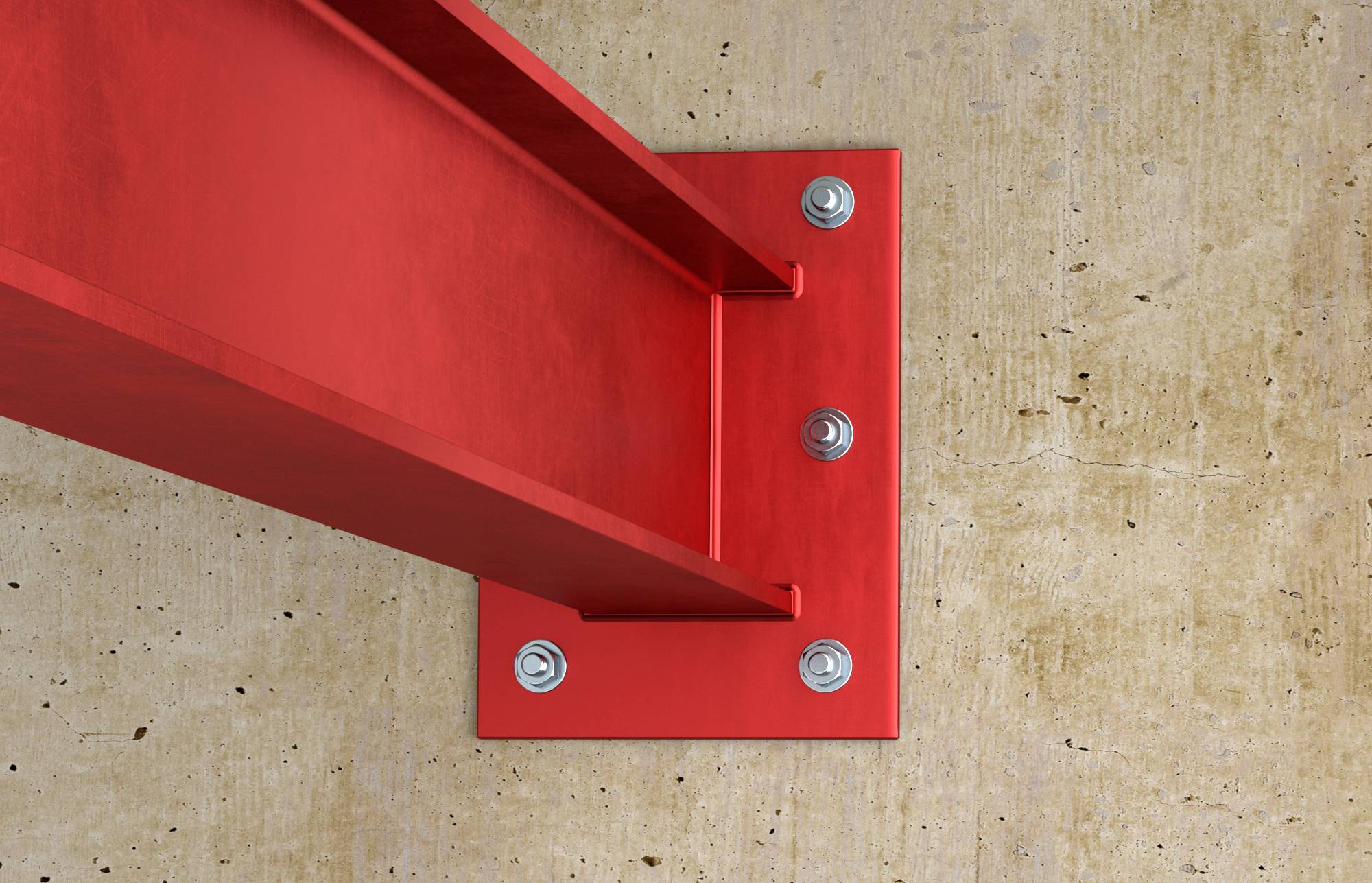

Czerwona stalowa belka przymocowana do ścianki betonowej za pomocą płyty montażowej i widocznych łączników.

1/4

EAN:

Numer producenta

Numer produktu

Niedostępne

Suma (879,00 zł / Sztuka)

879,00 zł

714,63 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

kotwica o wysokiej wydajności

Maksymalna łatwość montażu dzięki szybkiemu rozprężaniu.
Kontrola wizualna montażu pod kątem zgodności mocowania z wymaganiami homologacji.
Klucz dynamometryczny nie jest wymagany.
Wysoka elastyczność: Można stosować standardowe śruby metryczne i pręty gwintowane.

Dane techniczne

Średnica produktu: 32 mm

Rodzaj produktu: Kotwa do wysokich obciążeń

Materiał: stal

Długość produktu: 231 mm

Średnica śruby: 24 mm

Wymiary: (Ø x D) 32 mm x 231 mm

Pasuje do materiału: Beton
kamień naturalny

Zawartość: 4 szt.

Specyfikacja kołków rozporowych: z prętem gwintowanym

Specyfikacja materiału: cynkowany galwanicznie

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Wymiary

Średnica produktu

Zawartość

Fischer 090933 FH II 10/10 S K NV Kotwa do wysokich obciążeń 10 mm 1 zest.

Numer produktu3065933

Dostawa w czw. 5.11

15 zestaw/yConrad Electronic

(Ø) 10 mm

10 mm

1 zest.

Sztuki

Min.: 1

Vielfache: 1

29,19 zł^*

Fischer 090934 FH II 12/10 S K NV Kotwa do wysokich obciążeń 12 mm 1 zest.

Numer produktu3065935

Dostawa w czw. 5.11

31 zestaw/yConrad Electronic

(Ø) 12 mm

12 mm

1 zest.

Sztuki

Min.: 1

Vielfache: 1

35,99 zł^*

Fischer 44884 FH II 12/10 S Kotwa do wysokich obciążeń 90 mm 12 mm 50 szt.

Numer produktu477691

Dostawa w czw. 12.11

30 zestaw/yConrad Electronic

(Ø x D) 12 mm x 90 mm

12 mm

50 szt.

Sztuki

Min.: 1

Vielfache: 1

879,00 zł^*

Fischer 44885 FH II 12/25 S Kotwa do wysokich obciążeń 105 mm 12 mm 50 szt.

Numer produktu477692

Dostawa w czw. 12.11

30 zestaw/yConrad Electronic

(Ø x D) 12 mm x 105 mm

12 mm

50 szt.

Sztuki

Min.: 1

Vielfache: 1

939,00 zł^*

Fischer 44887 FH II 15/10 S Kotwa do wysokich obciążeń 106 mm 15 mm 25 szt.

Numer produktu477694

Dostawa w czw. 12.11

30 zestaw/yConrad Electronic

(Ø x D) 15 mm x 106 mm

15 mm

25 szt.

Sztuki

Min.: 1

Vielfache: 1

569,00 zł^*

Fischer 44888 FH II 15/25 S Kotwa do wysokich obciążeń 121 mm 15 mm 25 szt.

Numer produktu477695

Dostawa w czw. 12.11

30 zestaw/yConrad Electronic

(Ø x D) 15 mm x 121 mm

15 mm

25 szt.

Sztuki

Min.: 1

Vielfache: 1

639,00 zł^*

Fischer 44889 FH II 15/50 S Kotwa do wysokich obciążeń 146 mm 15 mm 25 szt.

Numer produktu477696

Dostawa w czw. 12.11

22 zestaw/yConrad Electronic

(Ø x D) 15 mm x 146 mm

15 mm

25 szt.

Sztuki

Min.: 1

Vielfache: 1

809,00 zł^*

Fischer 44898 FH II 24/25 S Kotwa do wysokich obciążeń 160 mm 24 mm 10 szt.

Numer produktu477699

Dostawa w czw. 12.11

30 zestaw/yConrad Electronic

(Ø x D) 24 mm x 160 mm

24 mm

10 szt.

Sztuki

Min.: 1

Vielfache: 1

839,00 zł^*

Fischer 44900 FH II 24/50 S Kotwa do wysokich obciążeń 185 mm 24 mm 10 szt.

Numer produktu477700

Dostawa w czw. 12.11

14 zestaw/yConrad Electronic

(Ø x D) 24 mm x 185 mm

24 mm

10 szt.

Sztuki

Min.: 1

Vielfache: 1

939,00 zł^*

Fischer 44901 FH II 28/30 S Kotwa do wysokich obciążeń 192 mm 28 mm 4 szt.

Numer produktu477701

Dostawa w czw. 12.11

18 zestaw/yConrad Electronic

(Ø x D) 28 mm x 192 mm

28 mm

4 szt.

Sztuki

Min.: 1

Vielfache: 1

569,00 zł^*

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 477924 Fischer 47549 FH II 32/30 B Kotwa do wysokich obciążeń 231 mm 32 mm 4 szt.

Opis

Kotwa wysokowydajna fischer FH II S z łbem sześciokątnym jest kotwą tulejową wykonaną ze stali ocynkowanej elektrolitycznie. Kotwę montuje się przy użyciu metody śrub przelotowych, która pozwala zaoszczędzić czas. Po dokręceniu kotwy stożek jest wciągany do tulei rozporowej i zaciska ją na ściance otworu wiertniczego. Czarny pierścień z tworzywa sztucznego zapobiega obracaniu się kotwy i amortyzuje poślizg podczas dokręcania. Powoduje to dociągnięcie elementu mocującego do podstawy kotwiącej. Kotwa wysokowydajna fischer FH II S z łbem sześciokątnym idealnie nadaje się do mocowania wsporników, konstrukcji stalowych i korytek kablowych w betonie spękanym i niespękanym.

Zalety
Międzynarodowe certyfikaty gwarantują maksymalne bezpieczeństwo i najwyższą wydajność. Zatwierdzenia te obejmują również zastosowania w strefach trzęsień ziemi (sejsmiczne C1 i C2).
Nieznaczne wysunięcie główki śruby umożliwia dyskretne zapięcie.
Idealne współdziałanie trzpienia śruby i tulei umożliwia uzyskanie dużej nośności poprzecznej. Oznacza to, że potrzeba mniej punktów mocowania.
Zoptymalizowana geometria inteligentnie redukuje energię potrzebną do montażu, zapewniając w ten sposób bezproblemowy montaż.
Stosowanie wierteł rurowych jest uregulowane w aprobacie.

Zastosowania
balustrada
Stopnie
konsole
konstrukcje stalowe
korytka kablowe
maszyny
Cele
fasady

Funkcja / Montaż
FH II nadaje się do montażu przewlekanego.
Po przyłożeniu momentu obrotowego stożek jest wciągany do tulei rozporowej i zaciska ją na ściance otworu wiertniczego.
Czarny pierścień z tworzywa sztucznego zapobiega obracaniu się kotwy podczas dokręcania i absorbuje poślizg podczas dokręcania, tworząc strefę zgniotu, dzięki czemu element mocujący jest przyciągany do podstawy kotwiącej.
Dostępne kształty łbów zapewniające elastyczność projektowania: łeb sześciokątny (typ S) oraz wersja ze śrubą, nakrętką i podkładką (typ B).
