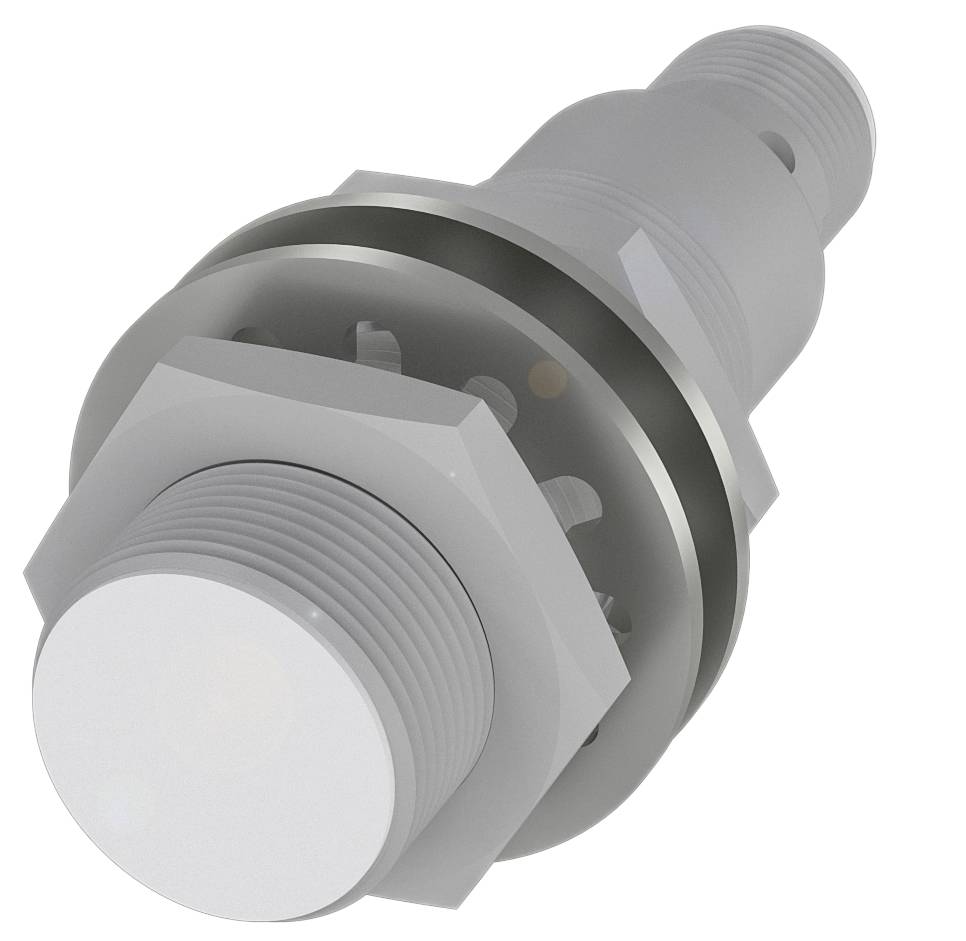

Name: BALLUFF Czujnik indukcyjny Indukcyjne BES02JA BES02JA M18 x 1 podtynkowy PNP (Ø x W) 18 mm x 65 m
Brand: BALLUFF
SKU: 3417073
Availability: BackOrder

Cechy produktu

Czujnik zbliżeniowy pojemnościowy

Wymiary: Ø 18 x 65 mm
Projekt: M18x1
Montaż: niezabudowany
Zasięg: 5 mm
Wyjście przełączające: PNP normalnie otwarte (NO)

Dane techniczne

Główne cechy: Wymiary: Ø 18 x 65 mm
Powierzchnia czynna, materiał: PTFE
Połączenie: Złącze, złącze M12x1, 4-pinowe
Projekt: M18x1
Napięcie robocze Ub: 10...30 VDC
Montaż: niezabudowany
Materiał obudowy: mosiądz powlekany, PTFE
Odporność na pole magnetyczne: odporność na pole magnetyczne (AC/DC)
Zasięg: 5 mm
Wyjście przełączające: PNP normalnie otwarte (NO)
Częstotliwość przełączania 200 Hz.
Stopień ochrony: IP67
Temperatura otoczenia: -25 do 70 °C
Dodatkowe funkcje:
Wymiary: Ø 18 x 65 mm
Wskaźnik napięcia roboczego: nie
Wyświetlacz funkcji: tak
Rezystancja wyjściowa Ra: 33,0 kOhm + D
Napięcie znamionowe robocze Ue DC: 24 V
Prąd znamionowy roboczy Ie: 200 mA
Napięcie znamionowe izolacji Ui: 250 V AC
Prąd zwarciowy znamionowy: 100 A
Opóźnienie gotowości tv maks.: 20 ms
Napięcie robocze Ub: 10...30 VDC
Kategoria użytkowania: DC-13
Minimalny prąd roboczy Im: 0 mA
Maksymalna pojemność obciążenia przy Ue: 1 µF
Prąd jałowy Io maks., tłumiony: 10 mA
Prąd jałowy Io maks., nietłumiony: 2 mA
Prąd resztkowy lr maks.: 80 µA
Maksymalne tętnienie resztkowe (% Ue): 10%
Częstotliwość przełączania 200 Hz.
Klasa ochrony: II
Maksymalny spadek napięcia statycznego: 1,5 V
Połączenie: złącze M12x1, 4-pinowe, kodowanie A
Zabezpieczenie przed zwarciem: tak
Zabezpieczenie przed odwrotną polaryzacją: tak
Możliwość wymiany zabezpieczona: tak
Gwarantowana odległość przełączania Sa: 4 mm
Histereza H maks. (% Sr): 15,0%
Nominalna odległość przełączania Sn: 5 mm
Rzeczywista odległość przełączania Sr: 5 mm
Rzeczywista odległość przełączania Sr, tolerancja: ±10%
Maksymalny dryft temperatury (% Sr): 10%
Powtarzalność maks. (% Sr): 5,0%
Średni czas do utwardzenia (40 °C): 775 a
Powierzchnia czynna, materiał: PTFE
Materiał obudowy Cechy mechaniczne: Mosiądz powlekany, PTFE
Moment dokręcania: 12 Nm
Rozmiar: M18x1
Długość montażowa: 40,00 mm
Montaż: montaż podtynkowy
Wyjście przełączające: PNP normalnie otwarte (NO)
Siła pola magnetycznego, pole interferencyjne: 100 kA/m

Rodzaj produktu: Czujnik indukcyjny

Model katalogowy producenta: BES02JA

Minimalne napięcie robocze: 10.0 V

Maksymalne napięcie robocze: 30.0 V

Zasilanie (zakres): 10.0 - 30.0 V

Rodzaj styku: 1 PNP

Maksymalna odległość przełączania: 4 mm

Wyjście czujnika: PNP

Materiał obudowy: mosiądz

Typ czujnika: Indukcyjne

Rodzaj mocowania czujnika: podtynkowy

Rozmiar czujnika: M18 x 1

Złącze czujnika: M18

Minimalna temperatura: -25 °C

Maksymalna temperatura: 70 °C

: IP67

Długość produktu: 65.00 mm

Wysokość produktu: 65 m

Średnica produktu: 18 mm

Wymiary: (Ø x W) 18 mm x 65 m

Zawartość: 1 szt.

Napięcie znamionowe: 24 V

Częstotliwość przełączania: 200 Hz

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3417073 BALLUFF Czujnik indukcyjny Indukcyjne BES02JA BES02JA M18 x 1 podtynkowy PNP (Ø x W) 18 mm x 65 m

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3417073 BALLUFF Czujnik indukcyjny Indukcyjne BES02JA BES02JA M18 x 1 podtynkowy PNP (Ø x W) 18 mm x 65 m

Opis

Nasze odporne na pole magnetyczne czujniki indukcyjne BES idealnie nadają się do stosowania w obszarach, w których występują silne pola elektromagnetyczne, np. w systemach spawalniczych i systemach hartowania indukcyjnego. Są one niewrażliwe na pola magnetyczne powstające przy prądach spawalniczych o natężeniu do 25 kA. Dzięki dodatkowej powłoce ceramicznej zachwycają odpornością na odpryski metalu, żużel i pozostałości spalania. Zapewniają najwyższą precyzję pracy w każdym obszarze zastosowania. Ich wyjątkowa wytrzymałość pozwala na redukcję kosztów konserwacji, a tym samym zwiększenie dostępności instalacji. Wymiary = Ø 18 x 65 mm, Konstrukcja = M18x1, Montaż = płaski, Zasięg = 5 mm, Wyjście przełączające = PNP normalnie otwarte (NO), Częstotliwość przełączania = 200 Hz, Materiał obudowy = Mosiądz, powlekany, PTFE, Powierzchnia wykrywająca, materiał = PTFE, Połączenie = Złącze, złącze M12x1, 4-pinowe, Napięcie robocze Ub = 10...30 VDC, Temperatura otoczenia = -25...70 °C, Odporność na pole magnetyczne = odporność na pole magnetyczne (AC/DC), Klasa ochrony = IP67, Zatwierdzenie/Zgodność = cULus, CE, UKCA, WEEE

Opis tego produktu został przetłumaczony automatycznie.
