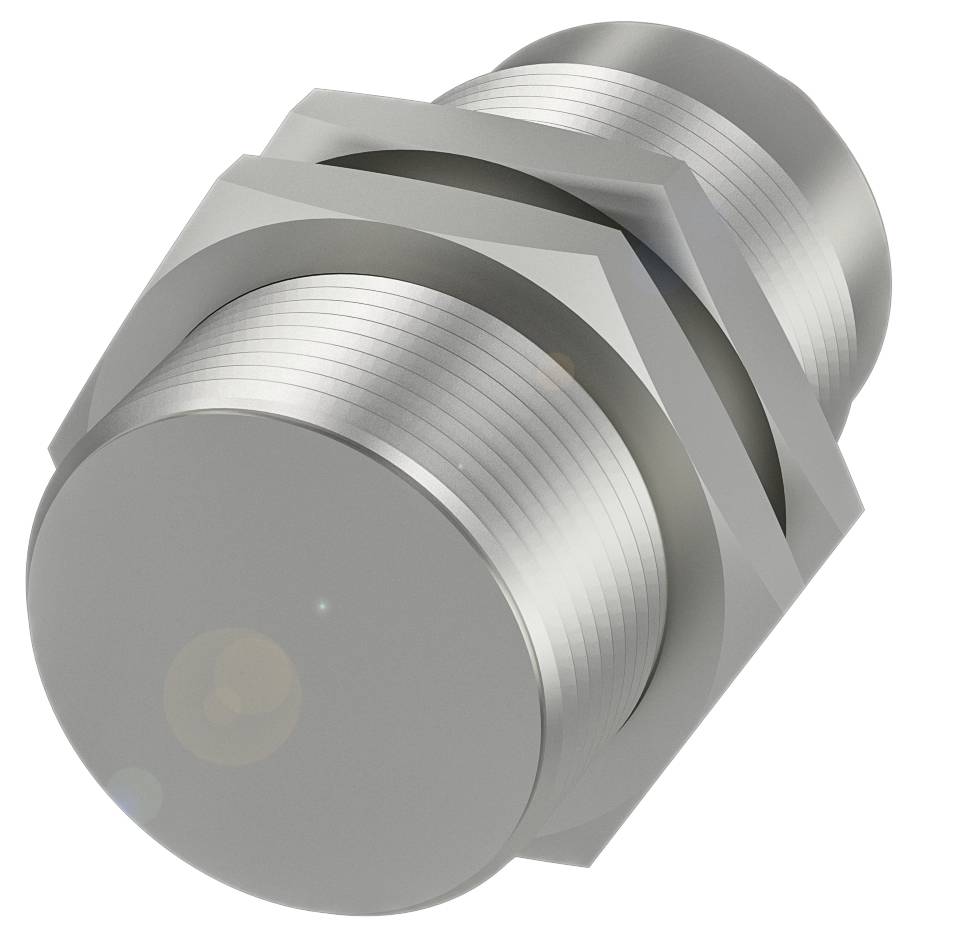

Name: BALLUFF Czujnik indukcyjny Indukcyjne BES02YF BES02YF M30 podtynkowy PNP (Ø x D) 30 mm x 63.50 mm
Brand: BALLUFF
SKU: 3417221
Availability: BackOrder

Cechy produktu

Czujnik zbliżeniowy pojemnościowy

Wymiary: Ø 30 x 63,5 mm
Projekt: M30x1,5
Montaż: niezabudowany
Zasięg: 20 mm
Wyjście przełączające: PNP normalnie otwarte (NO)

Dane techniczne

Główne cechy: Wymiary: Ø 30 x 63,5 mm
Powierzchnia czynna, materiał: stal nierdzewna (1.4305)
Połączenie: Złącze, złącze M12x1, 4-pinowe
Projekt: M30x1,5
Napięcie robocze Ub: 10...30 VDC
Maksymalna odporność na ciśnienie: 40 bar
Montaż: niezabudowany
Materiał obudowy: Stal nierdzewna
Zasięg: 20 mm
Wyjście przełączające: PNP normalnie otwarte (NO)
Częstotliwość przełączania 100 Hz.
Stopień ochrony: IP67
Temperatura otoczenia: -25 do 70 °C
Dodatkowe funkcje:
Wymiary: Ø 30 x 63,5 mm
Wskaźnik napięcia roboczego: nie
Wyświetlacz funkcji: tak
Rezystancja wyjściowa Ra: 47,0 kOhm
Napięcie znamionowe robocze Ue DC: 24 V
Prąd znamionowy roboczy Ie: 200 mA
Napięcie znamionowe izolacji Ui: 75 V DC
Prąd zwarciowy znamionowy: 100 A
Opóźnienie gotowości tv maks.: 35 ms
Napięcie robocze Ub: 10...30 VDC
Kategoria użytkowania: DC-13
Minimalny prąd roboczy Im: 0 mA
Maksymalna pojemność obciążenia przy Ue: 1 µF
Prąd jałowy Io maks., tłumiony: 16 mA
Prąd jałowy Io maks., nietłumiony: 9 mA
Prąd resztkowy lr maks.: 100 µA
Maksymalne tętnienie resztkowe (% Ue): 15%
Częstotliwość przełączania 100 Hz.
Maksymalny spadek napięcia statycznego: 2 V
Połączenie: złącze M12x1, 4-pinowe, kodowanie A
Zabezpieczenie przed zwarciem: tak
Zabezpieczenie przed odwrotną polaryzacją: tak
Możliwość wymiany zabezpieczona: tak
Gwarantowana odległość przełączania Sa: 16 mm
Histereza H maks. (% Sr): 15,0%
Nominalna odległość przełączania Sn: 20 mm
Rzeczywista odległość przełączania Sr: 20 mm
Rzeczywista odległość przełączania Sr, tolerancja: ±10%
Maksymalny dryft temperatury (% Sr): 10%
Powtarzalność maks. (% Sr): 5,0%
Średni czas do utwardzenia (40 °C): 340 a
Powierzchnia aktywna, materiał: stal nierdzewna (1.4305)
Moment dokręcania: 80 Nm ±10%
Rozmiar: M30x1.5
Długość montażowa: 42,00 mm
Montaż: montaż podtynkowy
Wyjście przełączające: PNP normalnie otwarte (NO)
Wskaźnik odległości przełączania: ■■
Materiał obudowy: Stal nierdzewna
EN 60068-2-27, Udar: półsinusoidalny, 30 gn, 11 ms
EN 60068-2-6, Wibracje: 55 Hz, amplituda 1 mm, 3x30 min
Stopień ochrony: IP67
Temperatura otoczenia: -25 do 70 °C
Stopień zabrudzenia 3
Maksymalna odporność na ciśnienie: 40 bar
Wytrzymałość na ściskanie, uwaga: odporny na ciśnienie

Rodzaj produktu: Czujnik indukcyjny

Model katalogowy producenta: BES02YF

Minimalne napięcie robocze: 10.0 V

Maksymalne napięcie robocze: 30.0 V

Zasilanie (zakres): 10.0 - 30.0 V

Rodzaj styku: 1 NO

Maksymalna odległość przełączania: 16 mm

Wyjście czujnika: PNP

Materiał obudowy: stal nierdzewna

Typ czujnika: Indukcyjne

Specyfikacja materiału: odporny na rdzę

Rodzaj mocowania czujnika: podtynkowy

Rozmiar czujnika: M30

Złącze czujnika: M12, 4 pin

Minimalna temperatura: -25 °C

Maksymalna temperatura: 70 °C

: IP67

Długość produktu: 63.50 mm

Średnica produktu: 30 mm

Wymiary: (Ø x D) 30 mm x 63.50 mm

Zawartość: 1 szt.

Napięcie znamionowe: 24 V

Częstotliwość przełączania: 100 Hz

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3417221 BALLUFF Czujnik indukcyjny Indukcyjne BES02YF BES02YF M30 podtynkowy PNP (Ø x D) 30 mm x 63.50 mm

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3417221 BALLUFF Czujnik indukcyjny Indukcyjne BES02YF BES02YF M30 podtynkowy PNP (Ø x D) 30 mm x 63.50 mm

Opis

Nasze odporne na wysokie ciśnienie czujniki indukcyjne wytrzymują ciśnienie do 500 barów. Dlatego też doskonale nadają się do monitorowania położenia układu hydraulicznego, np. kontroli położenia krańcowego siłowników hydraulicznych lub monitorowania położenia zaworów. Wymiary = Ø 30 x 63,5 mm, konstrukcja = M30x1,5, montaż = płaski, zasięg = 20 mm, wyjście przełączające = PNP normalnie otwarte (NO), częstotliwość przełączania = 100 Hz, materiał obudowy = stal nierdzewna, materiał powierzchni wykrywającej = stal nierdzewna (1.4305), połączenie = złącze, złącze M12x1, 4-pinowe, napięcie robocze Ub = 10...30 VDC, temperatura otoczenia = -25...70 °C, klasa ochrony = IP67, zatwierdzenie/zgodność = CEcULusEACWEEE
