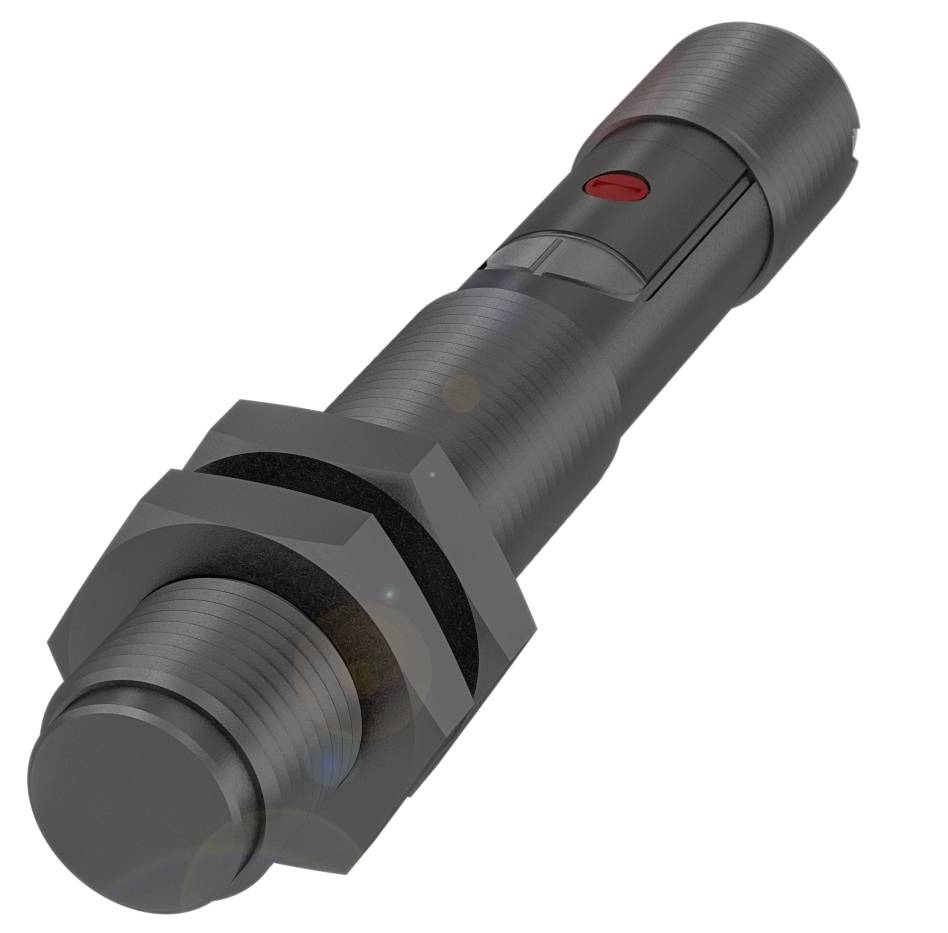

Name: BALLUFF Czujnik pojemnościowy Pojemnościowe BCS00PJ BCS00PJ M12 podtynkowy PNP (Ø x W) 12 mm x 75 m
Brand: BALLUFF
SKU: 3417113
Availability: BackOrder

Cechy produktu

Czujnik zbliżeniowy pojemnościowy

Połączenie: Złącze, złącze M12x1, 4-pinowe
Wymiary: Ø 12 x 75 mm
Montaż: montaż podtynkowy
Seria: M12
Gwint (A): M12x1

Dane techniczne

Główne cechy: Wymiary: Ø 12 x 75 mm
Powierzchnia aktywna, materiał: PBT
Połączenie: Złącze, złącze M12x1, 4-pinowe
Seria: M12
Napięcie robocze Ub: 10...30 VDC
Montaż: montaż podtynkowy
Materiał obudowy: PBT
Gwint (A): M12x1
Zakres: 1...4 mm
Wyjście przełączające: PNP normalnie otwarte (NO)
Częstotliwość przełączania 100 Hz.
Stopień ochrony: IP67
Czułość: Regulowana odległość przełączania
Temperatura otoczenia: -25 do 85 °C
Dodatkowe funkcje:
Zakres dostawy: Nakrętka (2x)
Wymiary: Ø 12 x 75 mm
Wskaźnik napięcia roboczego: tak
Wyświetlacz funkcji: tak
Napięcie znamionowe robocze Ue DC: 24 V
Prąd znamionowy roboczy Ie: 100 mA
Napięcie znamionowe izolacji Ui: 75 V DC
Opóźnienie gotowości tv maks.: 300 ms
Napięcie robocze Ub: 10...30 VDC
Kategoria użytkowania: DC-13
Maksymalne tętnienie resztkowe (% Ue): 10%
Częstotliwość przełączania 100 Hz.
Klasa ochrony: II
Maksymalny spadek napięcia statycznego: 1,5 V
Połączenie: złącze M12x1, 4-pinowe, kodowanie A
Zabezpieczenie przed zwarciem: tak
Zabezpieczenie przed odwrotną polaryzacją: tak
Możliwość wymiany zabezpieczona: nie
Histereza H maks. (% Sr): 15,0%
Nominalna odległość przełączania Sn: 4 mm
Maksymalny dryft temperatury (% Sr): 20% [-5…55 °C]
Powtarzalność maks. (% Sr): 2,0%
Średni czas do utwardzenia (40 °C): 343 a
Powierzchnia aktywna, materiał: PBT
Moment dokręcania: 1 Nm
Rozmiar M12x1
Montaż: montaż podtynkowy
Wyjście przełączające: PNP normalnie otwarte (NO)
Materiał obudowy: PBT
Stopień ochrony: IP67
Temperatura otoczenia: -25 do 85 °C
Stopień skażenia: 1
Liczba pinów: 4
Marka: Global
Seria: M12
Prąd jałowy Io maks. przy Ue: 20 mA
Czułość: Regulowana odległość przełączania
Zakres pomiarowy: 1...4 mm
Materiał pokrywy: PBT|PA
Gwint (A): M12x1

Rodzaj produktu: Czujnik pojemnościowy

Model katalogowy producenta: BCS00PJ

Minimalne napięcie robocze: 10.0 V

Maksymalne napięcie robocze: 30.0 V

Zasilanie (zakres): 10.0 - 30.0 V

Rodzaj styku: 1 NO

Wyjście czujnika: PNP

Materiał obudowy: PBT

Typ czujnika: Pojemnościowe

Rodzaj mocowania czujnika: podtynkowy

Rozmiar czujnika: M12

Złącze czujnika: M12

Minimalna temperatura: -25 °C

Maksymalna temperatura: 85 °C

: IP67

Długość produktu: 75.00 mm

Szerokość produktu: 75 mm

Wysokość produktu: 75 m

Średnica produktu: 12 mm

Wymiary: (Ø x W) 12 mm x 75 m

Zawartość: 1 szt.

Napięcie znamionowe: 30.0 V

Napięcie robocze: 24 V/DC

Częstotliwość przełączania: 100 Hz

Natężenie robocze: 100 mA

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3417113 BALLUFF Czujnik pojemnościowy Pojemnościowe BCS00PJ BCS00PJ M12 podtynkowy PNP (Ø x W) 12 mm x 75 m

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3417113 BALLUFF Czujnik pojemnościowy Pojemnościowe BCS00PJ BCS00PJ M12 podtynkowy PNP (Ø x W) 12 mm x 75 m

Opis

Czujniki pojemnościowe służące do wykrywania obiektów posiadają liniowe pole elektryczne. Wykrywają zarówno ciała stałe, takie jak płytki, płytki drukowane, pudełka tekturowe, stosy papieru, butelki, bloki i płytki plastikowe, jak i ciecze przez ścianki pojemników lub rur wykonanych ze szkła i plastiku (maks. grubość 4 mm). Wymiary = Ø 12 x 75 mm, Seria = M12, Gwint (A) = M12x1, Instalacja = podtynkowa, Połączenie = złącze, złącze M12x1, 4-pinowe, Wyjście przełączające = PNP normalnie otwarte (NO), Częstotliwość przełączania = 100 Hz, Zakres = 1...4 mm, Czułość = regulowana odległość przełączania, Materiał obudowy = PBT, Materiał powierzchni wykrywającej = PBT, Temperatura otoczenia = -25...85 °C, Napięcie robocze Ub = 10...30 VDC, Zatwierdzenie/zgodność = CEcULusWEEE, Klasa ochrony = IP67

Opis tego produktu został przetłumaczony automatycznie.

Opis

Czujniki pojemnościowe służące do wykrywania obiektów posiadają liniowe pole elektryczne. Wykrywają zarówno ciała stałe, takie jak płytki, płytki drukowane, pudełka tekturowe, stosy papieru, butelki, bloki i płytki plastikowe, jak i ciecze przez ścianki pojemników lub rur wykonanych ze szkła i plastiku (maks. grubość 4 mm). Wymiary = Ø 12 x 75 mm, Seria = M12, Gwint (A) = M12x1, Instalacja = podtynkowa, Połączenie = złącze, złącze M12x1, 4-pinowe, Wyjście przełączające = PNP normalnie otwarte (NO), Częstotliwość przełączania = 100 Hz, Zakres = 1...4 mm, Czułość = regulowana odległość przełączania, Materiał obudowy = PBT, Materiał powierzchni wykrywającej = PBT, Temperatura otoczenia = -25...85 °C, Napięcie robocze Ub = 10...30 VDC, Zatwierdzenie/zgodność = CEcULusWEEE, Klasa ochrony = IP67

Opis tego produktu został przetłumaczony automatycznie.
