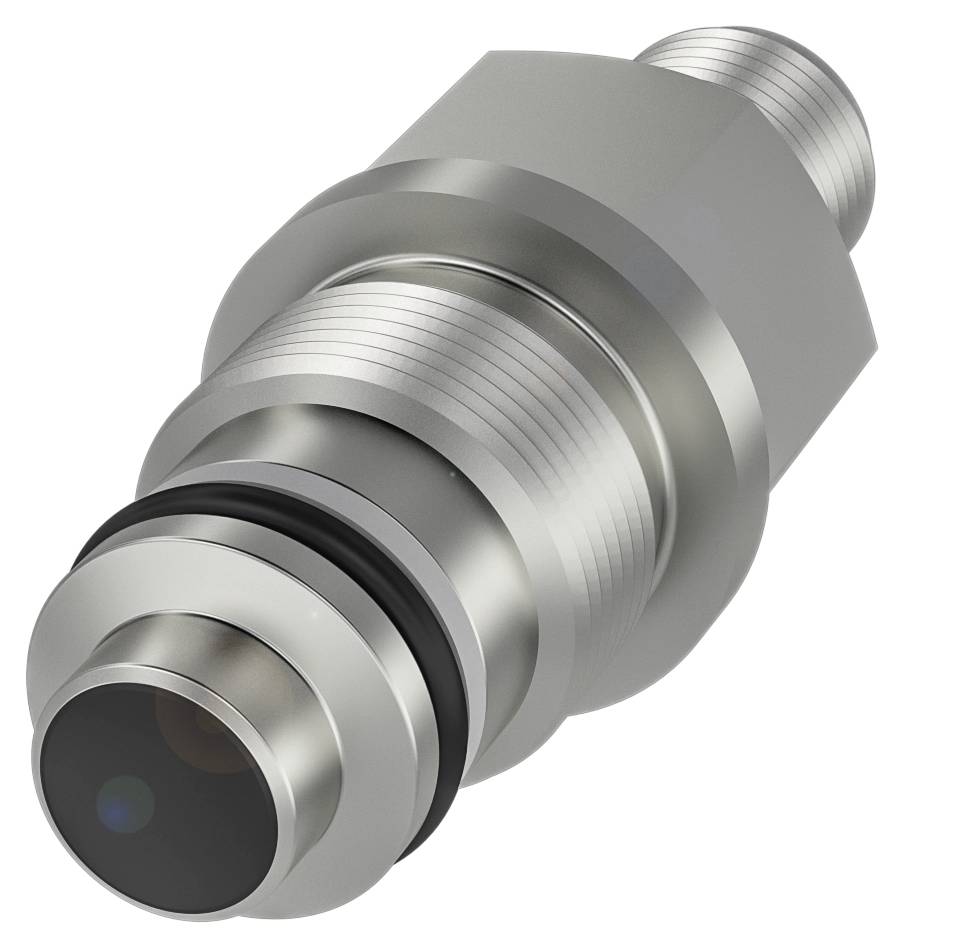

Name: BALLUFF Czyjnik Indukcyjne BES 516-300-S308-S4-D BHS004J M18 x 1 podtynkowy PNP, Zamykający (Ø x W) 18 mm x 55 m sztuka
Brand: BALLUFF
SKU: 3417021
Availability: BackOrder

Cechy produktu

Czujnik zbliżeniowy pojemnościowy

Wymiary: Ø 18 x 55 mm
Projekt: M18x1
Montaż: niezabudowany
Zakres: 1,5 mm
Wyjście przełączające: PNP normalnie otwarte (NO)

Dane techniczne

Główne cechy: Wymiary: Ø 18 x 55 mm
Powierzchnia czynna, materiał: EP
Połączenie: Złącze, złącze M12x1, 4-pinowe
Projekt: M18x1
Napięcie robocze Ub: 10...30 VDC
Maksymalna odporność na ciśnienie: 500 bar
Montaż: niezabudowany
Materiał obudowy: stal nierdzewna (1.4104)
Zakres: 1,5 mm
Wyjście przełączające: PNP normalnie otwarte (NO)
Częstotliwość przełączania 2000 Hz.
Stopień ochrony: IP68
Temperatura otoczenia: -25 do 80 °C
Dodatkowe funkcje:
Wymiary: Ø 18 x 55 mm
Mocowanie: M18x1
Wskaźnik napięcia roboczego: nie
Wyświetlacz funkcji: nie
Rezystancja wyjściowa Ra: 150,0 kOhm
Napięcie znamionowe robocze Ue DC: 24 V
Prąd znamionowy roboczy Ie: 200 mA
Napięcie znamionowe izolacji Ui: 75 V DC
Prąd zwarciowy znamionowy: 100 A
Opóźnienie gotowości tv maks.: 50 ms
Napięcie robocze Ub: 10...30 VDC
Kategoria użytkowania: DC-13
Minimalny prąd roboczy Im: 0 mA
Maksymalna pojemność obciążenia przy Ue: 1 µF
Prąd jałowy Io maks., tłumiony: 8 mA
Prąd jałowy Io maks., nietłumiony: 3 mA
Prąd resztkowy lr maks.: 10 µA
Maksymalne tętnienie resztkowe (% Ue): 15%
Częstotliwość przełączania 2000 Hz.
Maksymalny spadek napięcia statycznego: 2,1 V
Połączenie: złącze M12x1, 4-pinowe, kodowanie A
Zabezpieczenie przed zwarciem: tak
Zabezpieczenie przed odwrotną polaryzacją: tak
Możliwość wymiany zabezpieczona: tak
Gwarantowana odległość przełączania Sa: 1,2 mm
Histereza H maks. (% Sr): 15,0%
Nominalna odległość przełączania Sn: 1,5 mm
Rzeczywista odległość przełączania Sr: 1,5 mm
Rzeczywista odległość przełączania Sr, tolerancja: ±10%
Maksymalny dryft temperatury (% Sr): 10%
Powtarzalność maks. (% Sr): 5,0%
Średni czas do utwardzenia (40 °C): 855 a
Powierzchnia czynna, materiał: EP
Moment dokręcania: 40 Nm ±10%
Rozmiar: M18x1
Długość montażowa: 10,50 mm
Montaż: montaż podtynkowy
Materiał obudowy: stal nierdzewna (1.4104)
Materiał pierścienia uszczelniającego: NBR 60-80
Materiał pierścienia podporowego: PTFE
Pierścień uszczelniający, rozmiar: 12,42 × 1,78 mm
Maksymalna odporność na ciśnienie: 500 bar
Wytrzymałość na ściskanie, uwaga: odporność na ciśnienie oleju

Opakowanie: sztuka

Rodzaj produktu: Czyjnik

Model katalogowy producenta: BES 516-300-S308-S4-D

Minimalne napięcie robocze: 10 V/DC

Maksymalne napięcie robocze: 30 V/DC

Zasilanie (zakres): 10 - 30 V/DC

Maksymalna odległość przełączania: 1.5 mm

Wyjście czujnika: PNP, Zamykający

Materiał obudowy: stal nierdzewna
EP

Typ czujnika: Indukcyjne

Specyfikacja materiału: olejoodporny

Rodzaj mocowania czujnika: podtynkowy

Rozmiar czujnika: M18 x 1

Złącze czujnika: M12, 4 pin

Minimalna temperatura: -25 °C

Maksymalna temperatura: 80 °C

: IP68

Długość produktu: 55 mm

Wysokość produktu: 55 m

Średnica produktu: 18 mm

Wymiary: (Ø x W) 18 mm x 55 m

Zawartość: 1 szt.

Napięcie znamionowe: 24 V

Częstotliwość przełączania: 2000 Hz

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3417021 BALLUFF Czyjnik Indukcyjne BES 516-300-S308-S4-D BHS004J M18 x 1 podtynkowy PNP, Zamykający (Ø x W) 18 mm x 55 m sztuka

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3417021 BALLUFF Czyjnik Indukcyjne BES 516-300-S308-S4-D BHS004J M18 x 1 podtynkowy PNP, Zamykający (Ø x W) 18 mm x 55 m sztuka

Opis

Nasze odporne na wysokie ciśnienie czujniki indukcyjne wytrzymują ciśnienie do 500 barów. Dlatego też doskonale nadają się do monitorowania położenia układu hydraulicznego, np. kontroli położenia krańcowego siłowników hydraulicznych lub monitorowania położenia zaworów. Czujnik indukcyjny, Ø 18 x 55 mm, złącze, normalnie otwarte (NO), nominalna odległość przełączania Sn=1,5 mm, płaskie, 500 bar, odporne na ciśnienie oleju, materiał obudowy=stal nierdzewna (1.4104), materiał powierzchni czynnej=EP

Opis tego produktu został przetłumaczony automatycznie.

Opis

Nasze odporne na wysokie ciśnienie czujniki indukcyjne wytrzymują ciśnienie do 500 barów. Dlatego też doskonale nadają się do monitorowania położenia układu hydraulicznego, np. kontroli położenia krańcowego siłowników hydraulicznych lub monitorowania położenia zaworów. Czujnik indukcyjny, Ø 18 x 55 mm, złącze, normalnie otwarte (NO), nominalna odległość przełączania Sn=1,5 mm, płaskie, 500 bar, odporne na ciśnienie oleju, materiał obudowy=stal nierdzewna (1.4104), materiał powierzchni czynnej=EP
