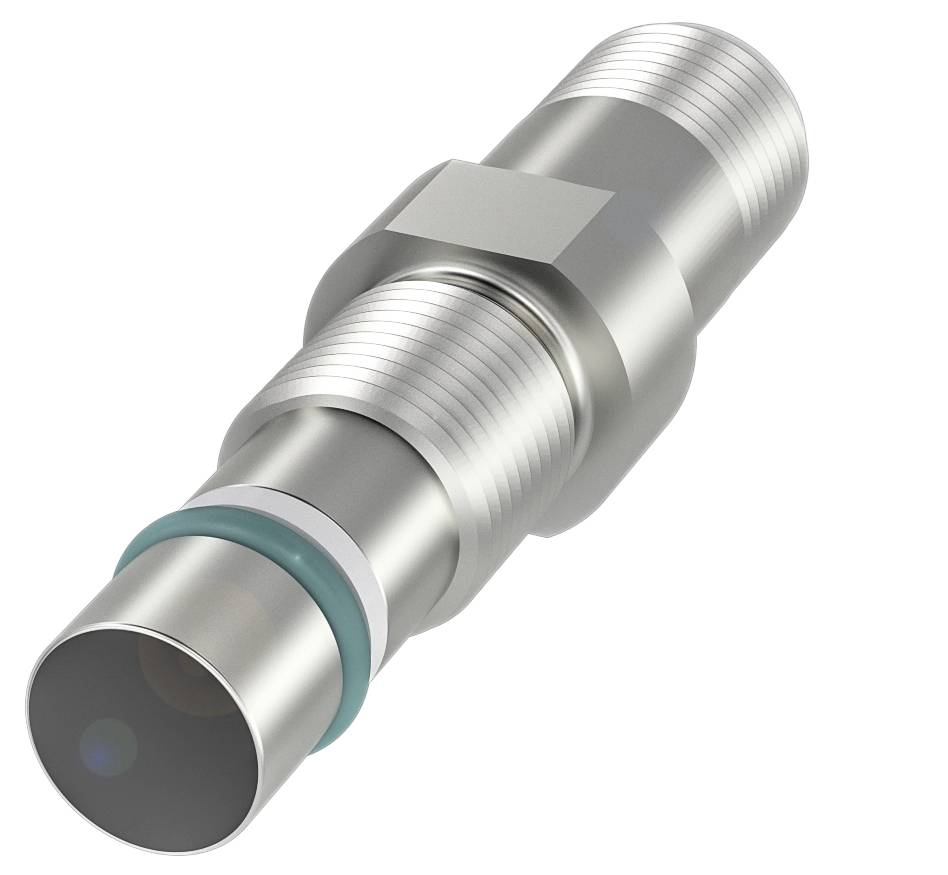

Name: BALLUFF Czyjnik Indukcyjne BHS B400V-PSD15-S04 BHS0063 M12 podtynkowy PNP, Zamykający (Ø x W) 12 mm x 56 m sztuka
Brand: BALLUFF
SKU: 3417240
Availability: BackOrder

Cechy produktu

Czujnik zbliżeniowy pojemnościowy

Wymiary: Ø 12 x 56 mm
Projekt: M12x1
Montaż: niezabudowany
Zakres: 1,5 mm
Wyjście przełączające: PNP normalnie otwarte (NO)

Dane techniczne

Główne cechy: Wymiary: Ø 12 x 56 mm
Powierzchnia aktywna, materiał: ceramika
Połączenie: Złącze, złącze M12x1, 4-pinowe
Projekt: M12x1
Napięcie robocze Ub: 10...30 VDC
Maksymalna odporność na ciśnienie: 500 bar
Montaż: niezabudowany
Materiał obudowy: stal nierdzewna (1.4104)
Zakres: 1,5 mm
Wyjście przełączające: PNP normalnie otwarte (NO)
Częstotliwość przełączania 400 Hz.
Stopień ochrony: IP68
Temperatura otoczenia: -25 do 120 °C
Dodatkowe funkcje:
Wymiary: Ø 12 x 56 mm
Mocowanie: M12x1
Wskaźnik napięcia roboczego: nie
Wyświetlacz funkcji: nie
Rezystancja wyjściowa Ra: 33,0 kOhm + 2D
Napięcie znamionowe robocze Ue DC: 24 V
Prąd znamionowy roboczy Ie: 200 mA
Napięcie znamionowe izolacji Ui: 75 V DC
Prąd zwarciowy znamionowy: 100 A
Opóźnienie gotowości tv maks.: 20 ms
Napięcie robocze Ub: 10...30 VDC
Kategoria użytkowania: DC-13
Minimalny prąd roboczy Im: 0 mA
Maksymalna pojemność obciążenia przy Ue: 0,5 µF
Prąd jałowy Io maks., tłumiony: 8 mA
Prąd jałowy Io maks., nietłumiony: 8 mA
Prąd resztkowy lr maks.: 10 µA
Maksymalne tętnienie resztkowe (% Ue): 15%
Częstotliwość przełączania 400 Hz.
Maksymalny spadek napięcia statycznego: 2,5 V
Połączenie: złącze M12x1, 4-pinowe, kodowanie A
Zabezpieczenie przed zwarciem: tak
Zabezpieczenie przed odwrotną polaryzacją: tak
Możliwość wymiany zabezpieczona: tak
Gwarantowana odległość przełączania Sa: 1,21 mm
Histereza H maks. (% Sr): 15,0%
Nominalna odległość przełączania Sn: 1,5 mm
Rzeczywista odległość przełączania Sr: 1,5 mm
Rzeczywista odległość przełączania Sr, tolerancja: ±10%
Maksymalny dryft temperatury (% Sr): 15%
Powtarzalność maks. (% Sr): 5,0%
Średni czas do zadziałania (40 °C): 500 a
Powierzchnia aktywna, materiał: ceramika
Moment dokręcania: 20 Nm ±10%
Rozmiar M12x1
Długość montażowa: 12,00 mm
Montaż: montaż podtynkowy
Materiał obudowy: stal nierdzewna (1.4104)
Materiał pierścienia podporowego: PTFE
Pierścień uszczelniający, rozmiar: 6,75 × 1,78 mm
Maksymalna odporność na ciśnienie: 500 bar
Wytrzymałość na ściskanie, uwaga: odporność na ciśnienie oleju

Opakowanie: sztuka

Rodzaj produktu: Czyjnik

Model katalogowy producenta: BHS B400V-PSD15-S04

Minimalne napięcie robocze: 10 V/DC

Maksymalne napięcie robocze: 30 V/DC

Zasilanie (zakres): 10 - 30 V/DC

Rodzaj styku: 1 PNP

Maksymalna odległość przełączania: 1.5 mm

Wyjście czujnika: PNP, Zamykający

Materiał obudowy: stal nierdzewna
ceramika

Typ czujnika: Indukcyjne

Specyfikacja materiału: odporny na rdzę

Rodzaj mocowania czujnika: podtynkowy

Rozmiar czujnika: M12

Złącze czujnika: M12, 4 pin

Minimalna temperatura: -25 °C

Maksymalna temperatura: 120 °C

: IP68

Długość produktu: 56 mm

Wysokość produktu: 56 m

Średnica produktu: 12 mm

Wymiary: (Ø x W) 12 mm x 56 m

Zawartość: 1 szt.

Napięcie znamionowe: 24 V

Częstotliwość przełączania: 400 Hz

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3417240 BALLUFF Czyjnik Indukcyjne BHS B400V-PSD15-S04 BHS0063 M12 podtynkowy PNP, Zamykający (Ø x W) 12 mm x 56 m sztuka

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3417240 BALLUFF Czyjnik Indukcyjne BHS B400V-PSD15-S04 BHS0063 M12 podtynkowy PNP, Zamykający (Ø x W) 12 mm x 56 m sztuka

Opis

Nasze odporne na wysokie ciśnienie czujniki indukcyjne BHS wytrzymują ciśnienie do 500 barów. Dlatego też doskonale nadają się do monitorowania położenia układu hydraulicznego, np. kontroli położenia krańcowego siłowników hydraulicznych lub monitorowania położenia zaworów. Ich odporność jest możliwa dzięki zastosowaniu materiałów obudowy odpornych na działanie mediów oraz specjalnego procesu uszczelniania. Oferujemy różnorodne konstrukcje dostosowane do indywidualnych zastosowań oraz szeroki asortyment z różnymi średnicami obudowy i rozmiarami gwintu. Wymiary = Ø 12 x 56 mm, Konstrukcja = M12x1, Montaż = płaski, Zakres = 1,5 mm, Wyjście przełączające = PNP normalnie otwarte (NO), Częstotliwość przełączania = 400 Hz, Materiał obudowy = stal nierdzewna (1.4104), Materiał powierzchni wykrywającej = ceramika, Połączenie = złącze, złącze M12x1, 4-pinowe, Napięcie robocze Ub = 10...30 VDC, Temperatura otoczenia = -25...120 °C, Maks. odporność na ciśnienie = 500 bar, Klasa ochrony = IP68, Zatwierdzenie/Zgodność = CE, UKCA, cULus, WEEE

Opis tego produktu został przetłumaczony automatycznie.

Opis

Nasze odporne na wysokie ciśnienie czujniki indukcyjne BHS wytrzymują ciśnienie do 500 barów. Dlatego też doskonale nadają się do monitorowania położenia układu hydraulicznego, np. kontroli położenia krańcowego siłowników hydraulicznych lub monitorowania położenia zaworów. Ich odporność jest możliwa dzięki zastosowaniu materiałów obudowy odpornych na działanie mediów oraz specjalnego procesu uszczelniania. Oferujemy różnorodne konstrukcje dostosowane do indywidualnych zastosowań oraz szeroki asortyment z różnymi średnicami obudowy i rozmiarami gwintu. Wymiary = Ø 12 x 56 mm, Konstrukcja = M12x1, Montaż = płaski, Zakres = 1,5 mm, Wyjście przełączające = PNP normalnie otwarte (NO), Częstotliwość przełączania = 400 Hz, Materiał obudowy = stal nierdzewna (1.4104), Materiał powierzchni wykrywającej = ceramika, Połączenie = złącze, złącze M12x1, 4-pinowe, Napięcie robocze Ub = 10...30 VDC, Temperatura otoczenia = -25...120 °C, Maks. odporność na ciśnienie = 500 bar, Klasa ochrony = IP68, Zatwierdzenie/Zgodność = CE, UKCA, cULus, WEEE

Opis tego produktu został przetłumaczony automatycznie.
