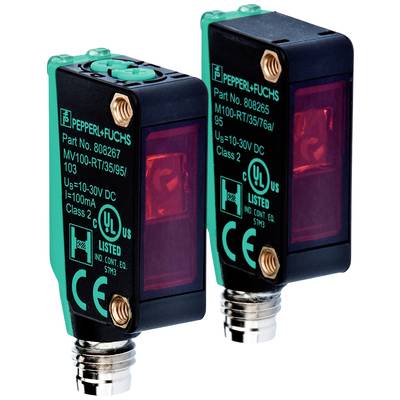

Bezzwrotny czujnik fotoelektryczny Pepperl+Fuchs M100/MV100-RT/76b/98/102 223944 przełączanie światła 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Bezzwrotny czujnik fotoelektryczny
Funkcje fotokomórki
przełączanie światła
Maksymalne napięcie robocze
30 V/DC
Złącze czujnika
M8
Model katalogowy producenta
M100/MV100-RT/76b/98/102
Karta katalogowa (PDF)
Liczba
Suma (519,51 zł / Sztuka)
519,51 zł
639,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14 dni na zwrot w cenie
Dane techniczne
- Rodzaj produktu
Bezzwrotny czujnik fotoelektryczny
- Model katalogowy producenta
M100/MV100-RT/76b/98/102
- Funkcje fotokomórki
przełączanie światła
- Minimalne napięcie robocze
10 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
10 - 30 V/DC
- Czas reakcji
0.5 ms
- Wyjście czujnika
NPN
- Częstotliwość przełączania
1000 Hz
- Złącze czujnika
M8
- Materiał obudowy
PC
- Rodzaj nadajnika
LED czerwony
- Światło na wyjściu
osiowy
15 m
- Minimalna temperatura
-30 °C
- Maksymalna temperatura
60 °C
- Szerokość produktu
11 mm
- Wysokość produktu
31 mm
- Głębokość produktu
20 mm
- Wymiary
(S x W x G) 11 x 31 x 20 mm
- Zawartość
1 szt.
- Funkcja ładowania bezprzewodowego
Nie
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2629010 Bezzwrotny czujnik fotoelektryczny Pepperl+Fuchs M100/MV100-RT/76b/98/102 223944 przełączanie światła 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2629010 Bezzwrotny czujnik fotoelektryczny Pepperl+Fuchs M100/MV100-RT/76b/98/102 223944 przełączanie światła 1 szt.
Opis
Zakres działania: 0 ... 10 m, emiter światła: LED, rodzaj światła: czerwony, światło naprzemienne, wyjście sygnałowe: 1 wyjście NPN, odporne na zwarcie, zabezpieczone przed odwróceniem polaryzacji, otwarty kolektor, rodzaj przełączania: przełączany rodzaj przełączania czujnika. Stan dostawy to: włączanie światła, podłączenie: wtyk urządzenia M8 x 1, 3-pin, napięcie robocze: 10 ... 30 V DC, temperatura otoczenia: -30... 60 °C (-22 ... 140 °F)
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Poszczególne komponenty
- Nadajnik: M100-RT/76b/98
- Odbiornik: MV100-RT/98/102
- Ogólne dane
- Zakres działania: 0 ... 10 m
- Zasięg graniczny: 15 m
- Emiter światła: LED
- Rodzaj światła: czerwone, zmienne światło
- Średnica plamki: ok. 1 m w odległości 15 m
- Kąt otwarcia: około 2 °
- Emisja światła: czołowa
- Limit światła otoczenia: EN 60947-5-2
- Funkcjonalne cechy bezpieczeństwa
- MTTF tj : 860 lat
- Żywotność (T M ): 20 lat
- Pokrycie diagnostyczne (DC): 0%
- Wskaźniki/kontrolki
- Wyświetlacz roboczy: Zielona dioda LED: Zasilanie włączone (zasilanie włączone)
- Wskazanie funkcji: Odbiornik: żółta dioda LED, świeci się, gdy wiązka światła nie jest zasłonięta, miga, gdy rezerwa funkcjonalna nie jest osiągnięta; wyłączony, gdy wiązka jest przerwana
- Sterowanie: regulator czułości
- Sterowanie: przełącznik jasny/ciemny
- dane elektryczne
- Napięcie robocze: 10 ... 30 V DC
- Tętnienie: 10% maks.
- Prąd jałowy: Nadajnik: ≤ 15mA | Odbiornik: ≤8mA
- Wejście
- Wejście testowe: Wyłączenie nadajnika przy 0 V
- Wyjście
- Typ przełączania: Można przełączać typ przełączania czujnika. Stan dostawy to: włączanie światła
- Wyjście sygnału: 1 wyjście NPN, odporne na zwarcie, zabezpieczenie przed odwrotną polaryzacją, otwarty kolektor
- Napięcie przełączania: maks. 30 V DC
- Prąd przełączania: maks. 100 mA, obciążenie rezystancyjne
- Spadek napięcia: ≤ 1,5 V DC
- Częstotliwość przełączania 1000 Hz.
- Czas reakcji <0,5 ms
- konformizm
- Norma produktu: EN 60947-5-2
- Aprobaty i Certyfikaty
- Zgodność z EAC: TR CU 020/2011
- UL Recognition: cULus Listed, źródło zasilania klasy 2 lub UL Listed zasilacz z ograniczonym napięciem wyjściowym z (ewentualnie zintegrowanym) bezpiecznikiem (maks. 3,3 A zgodnie z UL248), obudowa typu 1
- Atest CCC: Produkty o maksymalnym napięciu roboczym ≤36 V nie wymagają aprobaty i dlatego nie są opatrzone etykietą CCC.
- Warunki otoczenia
- Temperatura otoczenia: Od -30... 60 °C (-22 ... 140 °F)
- Temperatura przechowywania: -40 ... 70 °C (-40 ... 158 °F)
- dane mechaniczne
- Szerokość obudowy: 11 mm
- Wysokość koperty: 31mm
- Głębokość koperty: 20 mm
- Stopień ochrony: IP67
- Połączenie: złącze urządzenia M8 x 1, 3-pinowe
- Materiał
- Obudowa: PC (poliwęglan)
- Emisja światła: PMMA
- Masa: ok. 20 g (nadajnik i odbiornik)
- Dokręcanie śrub mocujących moment obrotowy: 0,6 Nm
