Name: Czujnik światłowodowy Pepperl+Fuchs SU19/110/115/126a 805075, 1 szt.
Brand: Pepperl+Fuchs
SKU: 2627294
Availability: BackOrder

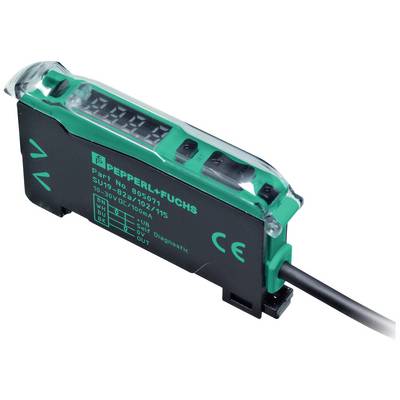

Czarny czujnik firmy Pepperl+Fuchs z wyświetlaczem cyfrowym i podłączeniem kablowym. Widoczne są oznaczenia 'IN' i 'OUT'.

Zdjęcie poglądowe

Rodzaj produktu

Czujnik światłowodowy

Minimalne napięcie robocze

10 V/DC

Maksymalne napięcie robocze

30 V/DC

Model katalogowy producenta

SU19/110/115/126a

Zawartość

1 szt.

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 19.11

Liczba

Sztuki

Suma (1149,00 zł / Sztuka)

1149,00 zł

934,15 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj produktu: Czujnik światłowodowy

Model katalogowy producenta: SU19/110/115/126a

Zawartość: 1 szt.

Minimalne napięcie robocze: 10 V/DC

Maksymalne napięcie robocze: 30 V/DC

Zasilanie (zakres): 10 - 30 V/DC

Maksymalne napięcie przełączania: 30 V/DC

Maksymalne natężenie przełączania: 100 mA

Połączenie komponentów: przewód z wolnym końcem

: IP50

Minimalna temperatura: -10 °C

Maksymalna temperatura: 55 °C

Długość produktu: 62.3 mm

Szerokość produktu: 9 mm

Wysokość produktu: 34.5 mm

Wymiary: (D x S x W) 62.3 x 9 x 34.5 mm

Funkcja ładowania bezprzewodowego: Nie

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2627294 Czujnik światłowodowy Pepperl+Fuchs SU19/110/115/126a 805075, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2627294 Czujnik światłowodowy Pepperl+Fuchs SU19/110/115/126a 805075, 1 szt.

Opis

Zakres skanowania: do 150 mm (KLR-C02-2,2-2,0-K146), źródło światła: LED, rodzaj światła: czerwone, światło zmienne, 660 nm, wyjście sygnału: 1 wyjście push-pull NPN/ PNP, odporny na zwarcie, rodzaj przełączania: programowane przełączanie światło/ciemność, połączenie: kabel 2 m, 4 x 0,14 mm2, PVC, napięcie robocze: 10 ... 30 V DC, temperatura otoczenia: -10 ... 55 °C (+14 ... 131 °F)

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
Zakres skanowania: do 150 mm (KLR-C02-2.2-2.0-K146)
Zasięg: do 450 mm (KLE-C01-2.2-2.0-K116)
Emiter światła: LED
Rodzaj światła: czerwone, zmienne światło, 660 nm
Zewnętrzny limit światła: 10000 luksów
Konstrukcja modułowa: maksymalnie 20 jednostek
Funkcjonalne cechy bezpieczeństwa
MTTF tj : 500 lat
Żywotność (T M ): 20 lat
Pokrycie diagnostyczne (DC): 0%
Wskaźniki/kontrolki
Wskazanie pracy: Zasilanie włączone: świeci statycznie, wskaźnik niskiego napięcia: zielona dioda LED pulsująca (ok. 0,8 Hz) , zwarcie: zielona dioda LED migająca (ok. 4 Hz)
Wyświetlacz diagnostyczny: wyświetlacz 7-segmentowy
Wskazanie funkcji: żółta dioda LED: świeci statycznie stan przełączenia, miga, gdy rezerwa funkcjonalna nie jest osiągnięta
Elementy obsługi: przycisk (tryb) do wyboru menu ; przycisk (zestaw) do nauki ; Przycisk (góra/dół) do precyzyjnej regulacji i parametryzacji
dane elektryczne
Napięcie robocze: 10 ... 30 V DC
Tętnienie: 10%
Prąd jałowy: ≤ 30 mA
Wyjście
Wyjście przedawaryjne: 1 wyjście push-pull NPN/PNP, odporne na zwarcie
Typ przełączania: programowalne przełączanie jasne/ciemne
Wyjście sygnału: 1 wyjście push-pull NPN/PNP, odporne na zwarcie
Napięcie przełączania: maks. 30 V DC
Prąd przełączania: maks. 100 mA, obciążenie rezystancyjne
Spadek napięcia: ≤ 2 V DC przy 100 mA ; ≤ 0,7 V przy 10 mA
Częstotliwość przełączania: tryb szybki: 16 kHz, tryb standardowy: 3 kHz, wysoka rozdzielczość: 250 Hz ~ 3 kHz (wybór przez czujnik), automatyczny: 250 Hz, tryb szklany: 250 Hz
Czas odpowiedzi: tryb szybki: 30 µs, tryb standardowy: 160 µs, wysoka rozdzielczość: 2 ms, automatyczny: 160 µs ~ 2 ms (wybór przez czujnik), tryb szkła: 2 ms
Dokładność powtarzania: ≤ 0,5% ustawionego zakresu skanowania
Funkcja timera: opóźnienie włączenia, opóźnienie wyłączenia, chwilowe włączenie, rozciąganie impulsu; regulowany 0 ... 999 ms w krokach co 1 ms
Zgodność ze standardami i wytycznymi
Zgodność ze standardami
Norma wyrobu: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Aprobaty i Certyfikaty
Aprobata UL: na liście cULus, źródło zasilania klasy 2, obudowa typu 1
Atest CCC: Produkty o maksymalnym napięciu roboczym ≤36 V nie wymagają aprobaty i dlatego nie są opatrzone etykietą CCC.
Warunki otoczenia
Temperatura otoczenia: Od -10... 55 °C (+14 ... 131 °F)
Temperatura przechowywania: od -20 °C ... 70 °C (-4 ... 158 °F)
dane mechaniczne
Szerokość obudowy: 9 mm
Wysokość koperty: 34,5 mm
Głębokość obudowy: 62,3 mm
Stopień ochrony: IP50
Połączenie: kabel 2 m, 4 x 0,14 mm 2 , PCV
Materiał
Obudowa: PC
Masa: 45g

Opis

Charakterystyka

Ogólne dane
Zakres skanowania: do 150 mm (KLR-C02-2.2-2.0-K146)
Zasięg: do 450 mm (KLE-C01-2.2-2.0-K116)
Emiter światła: LED
Rodzaj światła: czerwone, zmienne światło, 660 nm
Zewnętrzny limit światła: 10000 luksów
Konstrukcja modułowa: maksymalnie 20 jednostek
Funkcjonalne cechy bezpieczeństwa
MTTF tj : 500 lat
Żywotność (T M ): 20 lat
Pokrycie diagnostyczne (DC): 0%
Wskaźniki/kontrolki
Wskazanie pracy: Zasilanie włączone: świeci statycznie, wskaźnik niskiego napięcia: zielona dioda LED pulsująca (ok. 0,8 Hz) , zwarcie: zielona dioda LED migająca (ok. 4 Hz)
Wyświetlacz diagnostyczny: wyświetlacz 7-segmentowy
Wskazanie funkcji: żółta dioda LED: świeci statycznie stan przełączenia, miga, gdy rezerwa funkcjonalna nie jest osiągnięta
Elementy obsługi: przycisk (tryb) do wyboru menu ; przycisk (zestaw) do nauki ; Przycisk (góra/dół) do precyzyjnej regulacji i parametryzacji
dane elektryczne
Napięcie robocze: 10 ... 30 V DC
Tętnienie: 10%
Prąd jałowy: ≤ 30 mA
Wyjście
Wyjście przedawaryjne: 1 wyjście push-pull NPN/PNP, odporne na zwarcie
Typ przełączania: programowalne przełączanie jasne/ciemne
Wyjście sygnału: 1 wyjście push-pull NPN/PNP, odporne na zwarcie
Napięcie przełączania: maks. 30 V DC
Prąd przełączania: maks. 100 mA, obciążenie rezystancyjne
Spadek napięcia: ≤ 2 V DC przy 100 mA ; ≤ 0,7 V przy 10 mA
Częstotliwość przełączania: tryb szybki: 16 kHz, tryb standardowy: 3 kHz, wysoka rozdzielczość: 250 Hz ~ 3 kHz (wybór przez czujnik), automatyczny: 250 Hz, tryb szklany: 250 Hz
Czas odpowiedzi: tryb szybki: 30 µs, tryb standardowy: 160 µs, wysoka rozdzielczość: 2 ms, automatyczny: 160 µs ~ 2 ms (wybór przez czujnik), tryb szkła: 2 ms
Dokładność powtarzania: ≤ 0,5% ustawionego zakresu skanowania
Funkcja timera: opóźnienie włączenia, opóźnienie wyłączenia, chwilowe włączenie, rozciąganie impulsu; regulowany 0 ... 999 ms w krokach co 1 ms
Zgodność ze standardami i wytycznymi
Zgodność ze standardami
Norma wyrobu: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Aprobaty i Certyfikaty
Aprobata UL: na liście cULus, źródło zasilania klasy 2, obudowa typu 1
Atest CCC: Produkty o maksymalnym napięciu roboczym ≤36 V nie wymagają aprobaty i dlatego nie są opatrzone etykietą CCC.
Warunki otoczenia
Temperatura otoczenia: Od -10... 55 °C (+14 ... 131 °F)
Temperatura przechowywania: od -20 °C ... 70 °C (-4 ... 158 °F)
dane mechaniczne
Szerokość obudowy: 9 mm
Wysokość koperty: 34,5 mm
Głębokość obudowy: 62,3 mm
Stopień ochrony: IP50
Połączenie: kabel 2 m, 4 x 0,14 mm 2 , PCV
Materiał
Obudowa: PC
Masa: 45g
