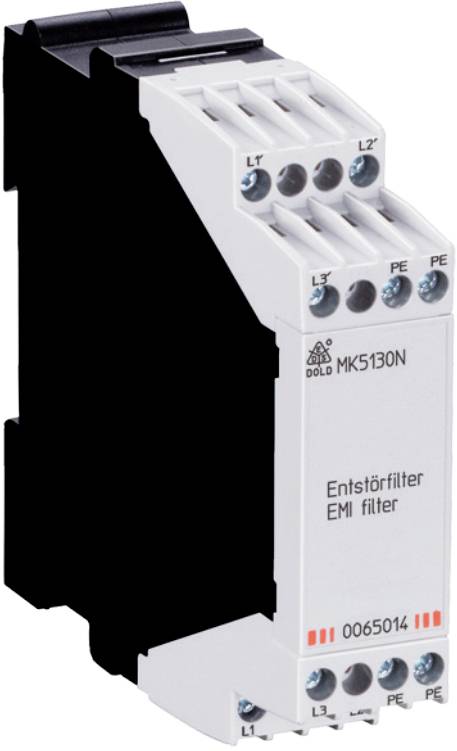

Dold 0065014 Filtr szumów MK5130N

Coraz częściej stosowane w instalacjach falowniki generują na wyjściu strome zbocza przełączania, które powodują znaczne zakłócenia EMC i prądy wyrównawcze o wysokiej częstotliwości w podłączonych do nich elementach obwodu. Urządzenia podłączone do konwertera mogą zostać zakłócone lub ewentualnie zniszczone. Zakłócenia HF mogą być przenoszone na inne części systemu, np. poprzez zasilanie 24 V DC. To jest np. B. przypadek z przekaźnikami pomiarowymi, których wejście pomiarowe jest podłączone do przetwornika. Napięcie pomocnicze przekaźnika pomiarowego jest galwanicznie odseparowane od wejścia pomiarowego, ale podłączone do wejścia pomiarowego po stronie HF poprzez nieuniknioną pojemność sprzęgającą w wewnętrznym zasilaczu. Przy odpowiednich częstotliwościach prądy wyrównawcze do kilku amperów mogą płynąć z przekształtnika do poziomu napięcia pomocniczego. Ogólnie rzecz biorąc, wszystkie urządzenia monitorujące podłączone do przekształtnika mogą być zakłócane oddzielnym napięciem pomocniczym lub dodatkowymi wejściami lub wyjściami. Możliwe jest również, że zakłócenia wytworzone przez przetwornik są przekazywane do innych części systemu. Filtry przeciwzakłóceniowe MK 5130N / LG 5130 posiadają 4 dławiki połączone szeregowo w torze filtra dla 3 faz (wejścia L1/L2/L3, wyjścia L1'/L2'/L3') w celu zapewnienia szerokopasmowego tłumienia zakłóceń do wysokich częstotliwości . Jeśli podłączony jest również PE, kondensator przeciwzakłóceniowy Y jest skuteczny wobec PE, a eliminacja zakłóceń jest dalej poprawiana ("filtr T"). Podłączając MK 5130N / LG 5130 między konwerter a przekaźnik pomiarowy / urządzenie, które ma być tłumione, prąd wysokiej częstotliwości przepływający przez pojemności sprzęgające jest znacznie zmniejszony, ponieważ ścieżki filtra reprezentują impedancję, która wzrasta wraz z częstotliwością. Pozwala to uniknąć awarii lub nawet zniszczenia podłączonych urządzeń.

· Działanie przekaźników pomiarowych na przetwornikach i urządzeniach z napięciami zakłócającymi o wysokiej częstotliwości
· Tłumienie zakłóceń części obwodów i małych odbiorników do 50 mA na fazę
· W przypadku awarii elektronarzędzi, styczników i świetlówek
· 3-fazowy filtr interferencyjny do przekaźników pomiarowych
· Tłumienie zakłóceń EMC od przewodzonych napięć zakłócających
· Tłumienie szerokopasmowych komponentów wysokiej częstotliwości
· Dla napięć znamionowych do 3 AC 1000 V.
· Opcjonalne połączenie PE dla dalszej poprawy tłumienia zakłóceń
Szerokość całkowita: 22,5 mm
