Name: Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. Przekaźnik czasowy jednofunkcyjny opóźnienie odpowiedzi i natychmiastowe przeł
Brand: Dold
SKU: 2359215
Availability: BackOrder

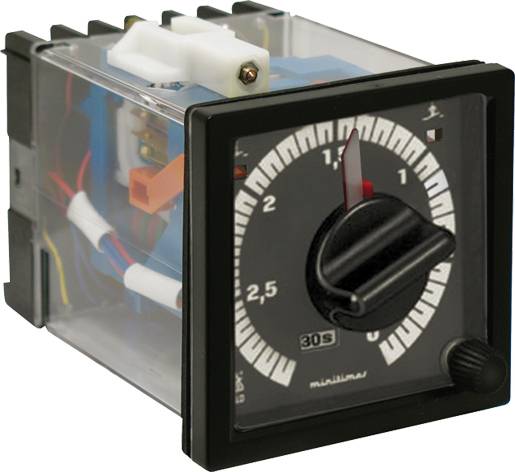

Analogowy timer w przezroczystej obudowie z pokrętłem i tarczą. Wskazuje przedział czasowy w sekundach od 0 do 30.

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Przekaźnik czasowy

Rodzaj przekaźnika czasowego

jednofunkcyjny

Funkcje przekaźnika

opóźnienie odpowiedzi i natychmiastowe przełączanie

Napięcie robocze

230 V

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Suma (1419,00 zł / Sztuka)

1419,00 zł

1153,66 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

Dostępne tylko dla klientów biznesowych

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Wyposażenie styków: 1 zestyk rozwierny z opóźnieniem
1 zestyk rozwierny nieopóźniony
1 zestyk zwierny z opóźnieniem
1 zestyk zwierny nieopóźniony
ZDOLNOŚĆ PRZEŁĄCZANIA: ZGODNIE Z AC 15: 3 A/AC 230 V IEC/EN 60947-5-1
Dopuszczalna częstotliwość załączania: 3000 cykli łączeniowych / h.
Czas reakcji styków < : 35 ms
Czas wyłączenia < 60 ms
Powierzchnia czołowa: 72 x 72 mm
Masa: 320 g
Obudowa: Termoplastyczny z zachowaniem V0 zgodnie z podprojektem UL 94

Opakowanie: sztuka

Rodzaj produktu: Przekaźnik czasowy

Model katalogowy producenta: EF7616.24 AC50/60HZ 230V 0,15S.-30H.

Rodzaj przekaźnika czasowego: jednofunkcyjny

Połączenie komponentów: terminal śrubowy

Funkcje przekaźnika: opóźnienie odpowiedzi i natychmiastowe przełączanie

Napięcie robocze: 230 V

Rodzaj styku: 2 NC
2 NO

Materiał styku: AgNi

Maksymalne napięcie przełączania: 230 V/AC

Maksymalne natężenie przełączania: 4 A

Maksymalna moc przełączania: 690 VA

Minimalny zakres czasowy: 0.15 s

Maksymalny zakres czasowy: 30 h

Zakres czasowy przekaźnika: 30 h

Minimalna temperatura: -20 °C

Maksymalna temperatura: +55 °C

: IP20
IP40

Żywotność elektryczna: Zgodny z AC 15 przy 3 a, AC 230 V: 1 x 10⁵ IEC / EN 60947-5-1
Zgodny z AC 15 przy 1 a, AC 230 V: 5 x 10⁵ IEC / EN 60947-5-1

Żywotność mechaniczna: > 30 x 10⁶ cykli łączeniowych lub
15000 h

Szerokość produktu: 72 mm

Wysokość produktu: 72 mm

Głębokość produktu: 128 mm

Wymiary: (S x W x G) 72 x 72 x 128 mm

Zawartość: 1 szt.

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2359215 Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. Przekaźnik czasowy jednofunkcyjny opóźnienie odpowiedzi i natychmiastowe przeł

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2359215 Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. Przekaźnik czasowy jednofunkcyjny opóźnienie odpowiedzi i natychmiastowe przeł

Opis

Szybkie uruchamianie:
W przypadku krótkich czasów zaleca się szybkie uruchomienie w celu zwiększenia dokładności powtarzania. Do tego celu wymagana jest wersja AA 7616.32. Zaciski A1 - A2 pozostają zawsze na napięciu znamionowym (silnik synchroniczny pracuje stale). Oddzielne włączanie napięcia znamionowego na zaciskach B1 - B2 dla magnesów sprzęgła rozpoczyna się wówczas czas.
Przemiennie przełaz.
Przełączanie częstotliwości 50 / 60 Hz odbywa się z tyłu urządzenia poprzez przesunięcie pokrętła za pomocą śrubokrętu. PRZEKAŹNIK CZASOWY AA 7616._/100, EC 7616.__/100, EF 7616.__/100,
EH 7616._/100 opóźnienie reakcji, zabezpieczenie przed zerowaniem. Sprzęgło jest zablokowane przez blokadę w przypadku wzbudzenia, tak że w przypadku zaniku napięcia zachowany zostaje czas, który upłynął, a nieoprocentowane styki pozostają w stanie aktywacji. Po upływie ustawionego czasu blokada zostanie zniesiona i uruchomione zostaną opóźnione styki. Jeżeli po przerwaniu biegu czasu ustawiony czas ma ponownie rozpoczynać się od przodu, w przypadku braku napięcia ustawienie czasu należy przekręcić do oporu na 0, a następnie ponownie ustawić na wcześniej ustawioną wartość czasu.

· Zgodny z IEC / EN 61 812-1
· Opóźnienie do 60 godz.
· 6 przełączanych zakresów czasowych, regulowanych od przodu
· Dokładność powtórzeń ≤ ± 0,5 % (≤ ± 1 % w zakresie 3 i 6 s)
· Wskaźnik czasu
· Wskaźnik pozycji przełączania (poza EH 7616)
· Z stykiem natychmiastowym
· EF 7616: Od przodu chroniony przed strumieniem wody, IP 65
· Szerokość 72 mm

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
