Name: Dold LG5929.60/61 AC/DC24V 0064092 Moduł rozszerzający Ilość wyjśc przekaźnikowych: 6
Brand: Dold
SKU: 2359246
Availability: BackOrder

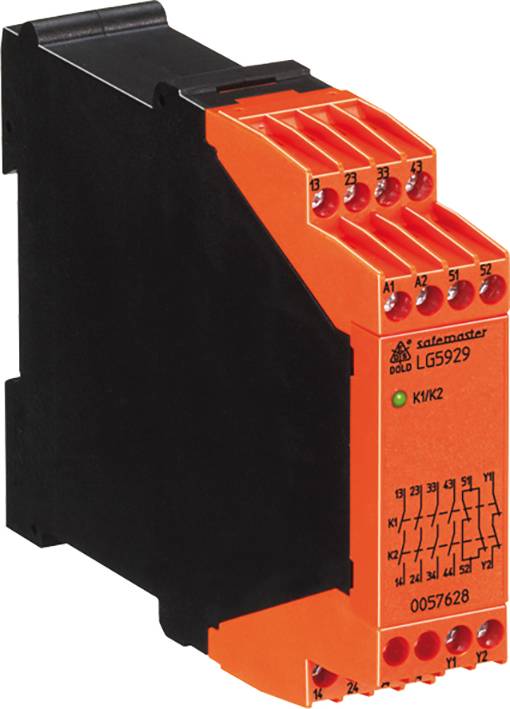

Pomarańczowo-czarne urządzenie elektroniczne z przyłączami i wskaźnikami LED. Nadruk: 'LG5929' oraz symbol schematu elektrycznego.

Zdjęcie poglądowe

Rodzaj produktu

Moduł rozszerzający

Ilość wyjśc przekaźnikowych

Napięcie robocze

24 V/AC

24 V/DC

Model katalogowy producenta

LG5929.60/61 AC/DC24V

Wymiary

(S x W) 22.5 mm x 90 mm

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Suma (1009,00 zł / Sztuka)

1009,00 zł

820,33 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

Dostępne tylko dla klientów biznesowych

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przekaźnik

Bezpieczne rozszerzenie do przekaźnika

Dane techniczne

Wyposażenie styków: : 5 zestyki zwierne, 1 zestyk rozwierny obiegu powrotnego
Czas reakcji: Maks. 20 ms
Czas wyłączania: Maks. 35 ms
Rodzaj styku: Przekaźnik, wymuszony
Znamionowe napięcie wyjściowe: AC 250 V.
Prąd termiczny ith: maks. 8 a patrz krzywa maksymalnego prądu
Zdolność łączenia zgodnie z AC 15; styk: 3 a/AC 230 V IEC/EN 60947-5-1
ZESTYK ROZWIERNY: 2 A/AC 230 V IEC/EN 60947-5-1
ZGODNIE Z DC 13 ZESTYKI ZWIERNE: 2 A / DC 24 V IEC/EN 60947-5-1
ZESTYK ROZWIERNY: 2 A/DC 24 V IEC/EN 60947-5-1
W oparciu o DC 13 zestyki zwierne: 4 a / 24 V przy 0,1 Hz IEC/EN 60947-5-1
Zestyk rozwierny: 4 a / 24 V przy 0,1 Hz IEC/EN 60947-5-1
Żywotność elektryczna zgodnie z AC 15 przy 2 a, AC 230 V: 105 cykli łączeniowych IEC/EN 60947-5-1
Dopuszczalna częstotliwość załączania: 1200 cykli łączeniowych / h.
Maks. Odporność na zwarcia: Bezpiecznik 10 a g / GL IEC/EN 60947-5-1
Maks. Bezpiecznik samoczynny: B 6 A.
Żywotność mechaniczna: 20 x 106 cykli łączeniowych
Zakres temperatury pracy: - 25... do + 55 °C
Łożyskowanie: - 25... do + 85 °C

Model katalogowy producenta: LG5929.60/61 AC/DC24V

Rodzaj produktu: Moduł rozszerzający

Ilość wyjśc przekaźnikowych: 6

Napięcie robocze: 24 V/AC
24 V/DC

Wymiary: (S x W) 22.5 mm x 90 mm

Głębokość montażowa: 121 mm

Waga: 205 g

Szerokość produktu: 22.5 mm

Wysokość produktu: 90 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2359246 Dold LG5929.60/61 AC/DC24V 0064092 Moduł rozszerzający Ilość wyjśc przekaźnikowych: 6

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2359246 Dold LG5929.60/61 AC/DC24V 0064092 Moduł rozszerzający Ilość wyjśc przekaźnikowych: 6

Opis

Jeśli wymagane jest więcej obwodów bezpieczeństwa, niż ma to zastosowanie, moduł rozszerzający LG 5929. Służy do bezpiecznego i niezawodnego powielaczy stykowych oraz wzmocnienia styków modułów bezpieczeństwa z monitorowaniem obwodu powrotnego. Moduł rozszerzający posiada wymuszone styki i jest dostępny z różnymi kombinacjami kontaktowymi.

· odpowiada w połączeniu z odpowiednim przyrządem sterującym
Poziom wydajności (PL) e) i kategoria 4 zgodnie z EN ISO 13849-1
SIL-LIMIT (SIL CL) 3 · zgodnie z IEC/EN 62061
Safety Integrity Level (SIL) 3 · zgodnie z IEC/EN 61508
· zgodnie z EN 50156-1 dla obiektów energetycznego spalania
· możliwe sterowanie również za pomocą skierowanych na bezpieczeństwo wyjść półprzewodnikowych (BWS, wyłącznik awaryjny itd.)
· styki redundantne i wymuszone
· wyjście: Maks. 5 zestyki zwierne lub 4 zestyki zwierne/1 zestyk rozwierny, 1 zestyk rozwierny obiegu powrotnego
· dla 1- lub 2-kanałowych podziałów
· wskaźnik stanu pracy
· połączenie przewodów: Przewód pleciony 2 x 1,5 mm2 z tuleją i kołnierzem z tworzywa sztucznego lub 2 x 2,5 mm2 sztywny
· szerokość 22,5 mm

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
