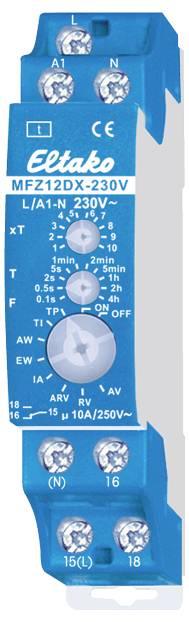

Eltako 23001007 Przekaźnik czasowy MFZ12DX-230V, 0.1 - 14400 s, 250 V/AC, 10 A, 1 szt.

Przełącznik bezpotencjałowy 10A/250V AC, 230V, lampy LED do 200W, lampy żarowe 2000W*. Strata w trybie czuwania wynosi zaledwie 0,4 W. Urządzenie modułowe do montażu na szynie DIN-EN 60715 TH35. 1 jednostka podziału = 18 mm szerokości, 58 mm głębokości. Dzięki opatentowanej technologii ELTAKO Duplex (DX) normalnie bezpotencjałowe styki mogą się przełączać przy przejściu przez zero podczas przełączania napięcia 230 V AC 50 Hz, co radykalnie zmniejsza zużycie. W tym celu należy po prostu podłączyć przewód N do zacisku (N) i przewód L do zacisku 15 (L). W rezultacie dodatkowa strata mocy w trybie czuwania wynosi zaledwie 0,1 W. Napięcie zasilania i sterowania 230V AC. Można ustawić czas w zakresie od 0,1 sekundy do 40 godzin. Funkcja F (opis str. 13-22) RV = opóźnienie zwolnienia AV = opóźnienie reakcji TI = generator zegara uruchamiany impulsem TP = generator zegara uruchamiany pauzą IA = opóźnienie reakcji sterowane impulsem (np. automatyczne otwieranie drzwi) EW = styk impulsowy załączający AW = styk impulsowy wyłączający ARV = opóźnienie reakcji i zwolnienia ON = stałe WŁĄCZENIE OFF = stałe WYŁĄCZENIE Dioda LED pod dużym przełącznikiem obrotowym informuje o położeniu styku w trakcie upływu czasu. Miga tak długo, jak długo styk zwierny 15-18 jest otwarty (15-16 zamknięty), i świeci ciągle, tak długo, jak długo styk zwierny 15-18 jest zamknięty (15-16 otwarty). Podstawę czasu T ustawia się za pomocą środkowego obrotowego przełącznika blokującego T. Dostępne wartości bazowe to 0,1 sekundy, 0,5 sekundy, 2 sekundy, 5 sekund, 1 minuta, 2 minuty, 5 minut, 1 godzina, 2 godziny i 4 godziny. Całkowity czas to podstawa czasu pomnożona przez mnożnik. Mnożnik xT ustawia się za pomocą górnego obrotowego przełącznika blokującego xT i wynosi od 1 do 10. Umożliwia to ustawienie czasu w zakresie od 0,1 sekundy (podstawa czasu 0,1 sekundy i mnożnik 1) do 40 godzin (podstawa czasu 4 godziny i mnożnik 10). * Maksymalne obciążenie można wykorzystać przy opóźnieniu lub czasie cyklu wynoszącym 5 minut. W przypadku krótszych czasów maksymalne obciążenie zmniejsza się następująco: do 2 sekund do 15%, do 2 minut do 30%, do 5 minut do 60%.

Opis tego produktu został przetłumaczony automatycznie.
