Enkoder analogowy 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 szt.

'Biały moduł elektroniczny firmy METZ CONNECT z pokrętłem regulacyjnym, przełącznikiem trybu ręcznego/automatycznego oraz zaciskami przyłączeniowymi.'

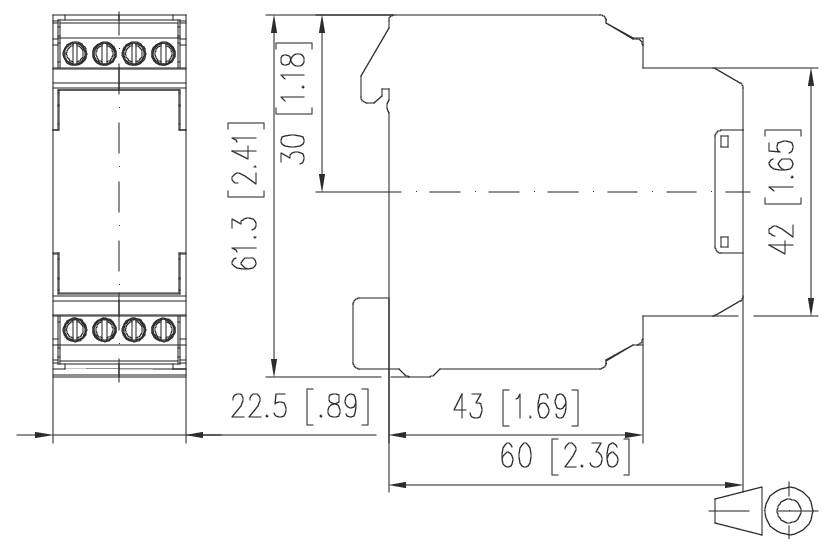

Techniczny rysunek wymiarowy urządzenia elektrycznego, przedstawiający widoki z przodu i z boku z wymiarami w milimetrach i calach.

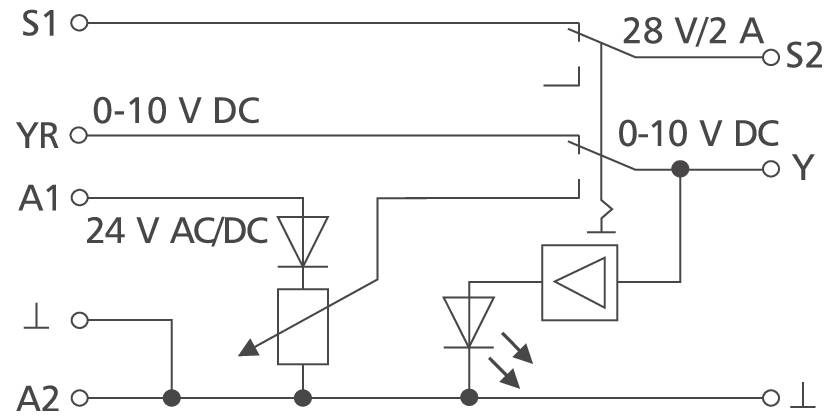

Schemat połączeń dla czujnika/przekaźnika z zaciskami S1, S2, YR, Y, A1 i A2, pokazujący połączenia 28 V/2 A i 0-10 V DC.

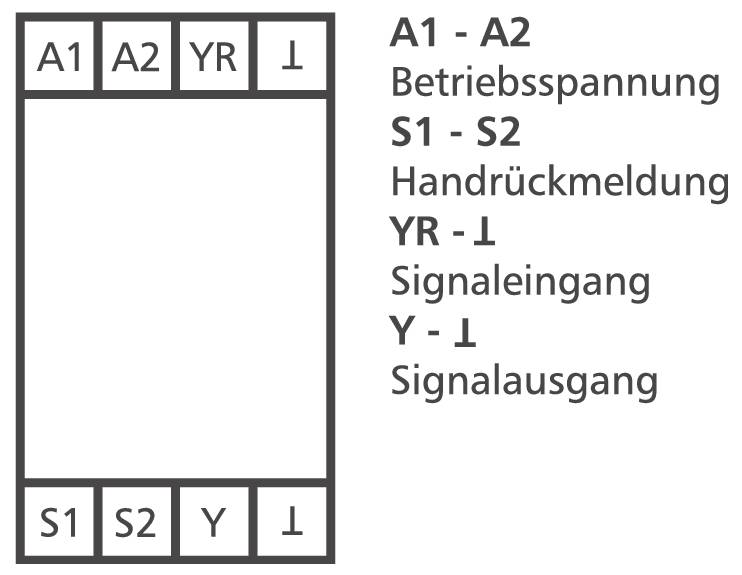

Schemat obwodu przekaźnika z zaciskami A1, A2, YR, I, S1, S2, Y i I; po prawej stronie wyjaśnione są funkcje przyłączy roboczych i sygnałowych.

1/4

Rodzaj produktu

Enkoder analogowy

Funkcje przekaźnika

tryb AUTO

Maksymalne napięcie robocze

24 V/AC

24 V/DC

Maksymalne napięcie przełączania

24 V DC/AC

Model katalogowy producenta

110660

Karta katalogowa (PDF)

Szybka dostawa w wt. 22.09

23 Sztuki

Liczba

Sztuki

Suma (121,14 zł / Sztuka)

121,14 zł

149,00 zł

z VAT (klient indywidualny)

Cena netto

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Przekaźnik monitorujący

Cechy produktu

technologia interfejsu
moduł interfejsu
Analogowy nadajnik wartości
nastawnik wartości zadanej
manipulowana specyfikacja zmiennych
pozycje zaworów
Wyreguluj klapki mieszające
Przestawiana ręcznie
Moduł sprzęgający
BTR Netcom

Dane techniczne

Rodzaj produktu: Enkoder analogowy

Model katalogowy producenta: 110660

Funkcje przekaźnika: tryb AUTO

Cechy przekaźnika: przełącznik

Napięcie robocze: 24 V/AC
24 V/DC

Maksymalne napięcie robocze: 24 V/AC
24 V/DC

Zasilanie (zakres): 24, 24 V/AC, V/DC (max)

Maksymalne napięcie przełączania: 24 V DC/AC

Połączenie komponentów: terminal śrubowy

: IP40

Minimalna temperatura: -10 °C

Maksymalna temperatura: +50 °C

Szerokość produktu: 22.50 mm

Wysokość produktu: 61.30 mm

Głębokość produktu: 60 mm

Wymiary: (S x W x G) 22.50 x 61.30 x 60 mm

Zawartość: 1 szt.

Waga: 70 g

Kolor: szary

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2860520 Enkoder analogowy 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2860520 Enkoder analogowy 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 szt.

Informacje

Informacje 2860520 Enkoder analogowy 24, 24 V/AC, V/DC (max) Metz Connect 110660 1 szt.

Opis

Enkoder analogowy służy jako enkoder wartości nastawczej do ręcznego zadawania wartości nastawczych, np. B. klapy mieszające, pozycje zaworów, wartości temperatur itp. Modułem można sterować dwoma trybami pracy, które można przełączać za pomocą zintegrowanego przełącznika dwustopniowego (MANUAL, AUTO). Położenie przełącznika jest sygnalizowane przez zewnętrzne zaciski styku sterującego S1 i S2. Pozycja przełącznika RĘCZNEGO: Regulowaną wielkość można ustawić za pomocą potencjometru z przodu. Sygnał wyjściowy 0... Na zacisku Y dostępne jest napięcie 10 V. Pozycja przełącznika AUTO: Zmienna regulowana jest przełączana na wyjście zmiennej regulowanej Y bez zmiany przez zacisk YR Zadajnik wartości zadanej, ręczny poziom regulacji ze sprzężeniem zwrotnym, jasność diody LED proporcjonalna do wielkości regulowanej.
