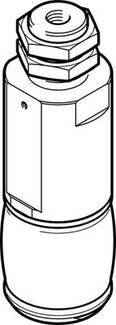

Rysunek techniczny
FESTO 1320784 DHEB-41-E-D-S-P Chwytak mieszkowy Materiał obudowy: aluminium 1 szt.
EAN:
Numer producenta
Numer produktu
Suma (1389,00 zł / Sztuka)
1389,00 zł
1129,27 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
Dostępne tylko dla klientów biznesowych
14-dniowe prawo do zwrotu w cenieCechy produktu
Zawór
Dane techniczne
- Rozmiar: 41
- rodzaj mocowania: Do wyboru:
- Z gwintem zewnętrznym
- z nakrętką zabezpieczającą
- ciśnienie robocze: 4... 8 bar
- medium robocze: Sprężone powietrze zgodnie z ISO 8573-1:2010 [7:4:4]
- położenie montażowe: Dowolnie
- prowadzenie podstawowe
- : Zasada działania: Pojedyncza
- zamknięte
- wskazówka do działania i medium sterującego: Możliwa praca w trybie kolońskim (wymagana w dalszej pracy)
- skok mieszka: 15,5 mm
- budowa konstrukcyjna: Wymuszona ekstrakcja membrany
- ekstrakcyjnej KBK: Klasa odporności na korozję: 2 - odporność na korozję: Patrz rozszerzona informacja o maks. Częstotliwość robocza chwytaka: <= 4 Hz
- maks. Średnica do chwytaka: 54 mm
- min. Czas otwarcia przy 6 bar: 30 ms
- min Czas zamykania przy 6 bar: 70 ms
- min średnica maksymalna: 42 mm
- średnia długość wymiany dla miesza: 1 Mio
- SP przyłącze pneumatyczne: M5
- określenie pozycji: Dla łącznika zbliżeniowego
- produkt: 280 g
- , wartość orientacyjna dla ładunku użytecznego: 1,2 kg
- ciśnienie resetu: < 1 bar
- temperatura otoczenia: 5... 60°C
- materiał Balg: Obudowa VMQ (silikon)
- : Aluminium
- anodowane
- - materiały: Substancje zawierające LABS są
- zgodne z RoHS
- Media robocze
Sprężone powietrze
- Typ
1320784
- Rodzaj produktu
Chwytak mieszkowy
- Materiał obudowy
aluminium
- Połączenie pneumatyczne
M5
- Maksymalne ciśnienie robocze
8 bar
- Zakres temperatury roboczej
5 °C (min)
- Minimalna temperatura robocza
5 °C
- Numer katalogowy producenta
1320784
- Minimalne ciśnienie robocze
4 bar
- Element uszczelniający
VMQ (Silikon)
- Funkcje pneumatyczne
zamknięty
- Waga
280 g
- Płyn przeznaczony dla zaworu
sprężone powietrze
- Maksymalna temperatura otoczenia
+60 °C
- Minimalna temperatura otoczenia
+5 °C
- Obsługa
jednostronnego działania
- UKCA
nie dotyczy
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2204664 FESTO 1320784 DHEB-41-E-D-S-P Chwytak mieszkowy Materiał obudowy: aluminium 1 szt.
Opis
Uwagi
Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
