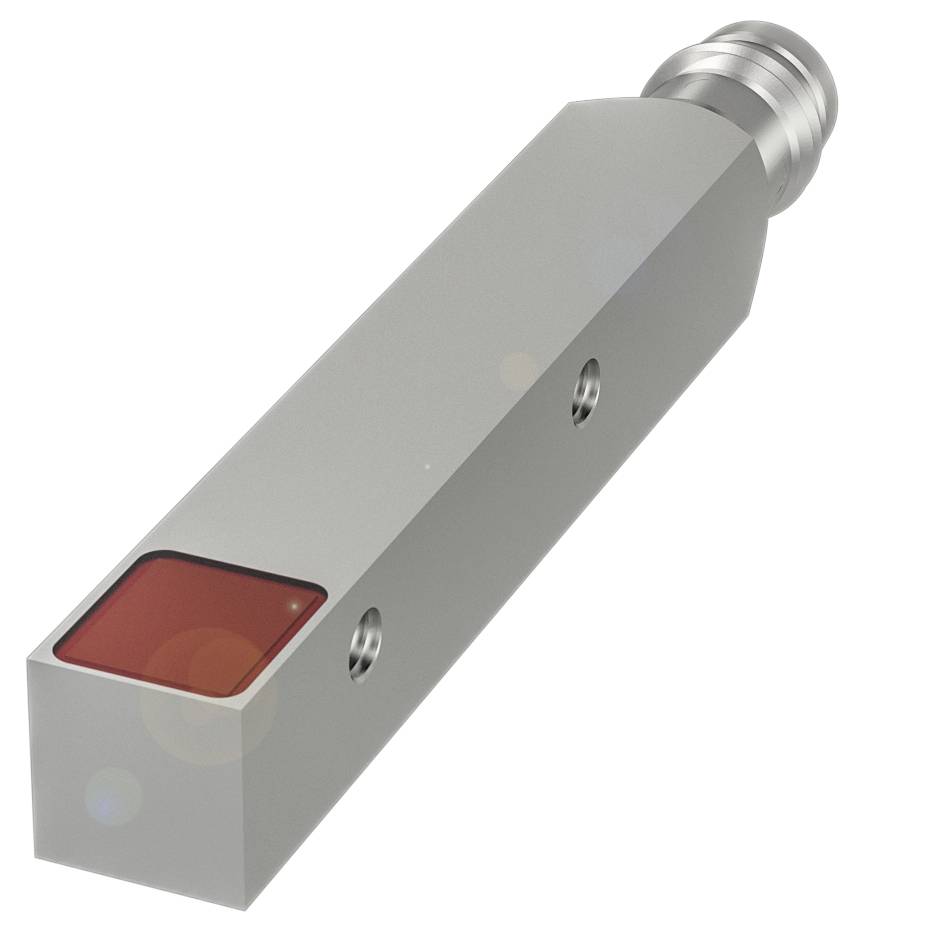

Fotokomórka odbiciowa BALLUFF BOS Q08M-PS-PR20-S49 BOS01T8 1 szt.
EAN:
Numer producenta
Numer produktu
Opakowanie
sztuka
Rodzaj produktu
Fotokomórka odbiciowa
Złącze czujnika
M8, 3 pin
Model katalogowy producenta
BOS Q08M-PS-PR20-S49
Napięcie robocze
24 V/DC
Karta katalogowa (PDF)
Liczba
Suma (446,34 zł / Sztuka)
446,34 zł
549,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Fotokomórka
- Wymiary: 8 x 59 x 8 mm
- Seria: Q08M
- Interfejs: PNP normalnie otwarty (NO)
- Zasada działania: Czujnik optoelektroniczny
- Zasada działania optycznego: odblaskowa bariera świetlna
Dane techniczne
- Główne cechy: Wymiary: 8 x 59 x 8 mm
- Powierzchnia aktywna, materiał: PMMA
- Połączenie: Złącze, złącze M8x1, 3-pinowe
- Seria: Q08M
- Napięcie robocze Ub: 10...30 VDC
- Zasada działania: Czujnik optoelektroniczny
- Zasada działania optycznego: odblaskowa bariera świetlna
- Materiał obudowy: cynk, odlew ciśnieniowy, niklowany
- Typ światła: czerwone światło LED
- Rozmiar plamki świetlnej: Ø 3,0 mm wyjście światła
- Zakres: 01 m
- Interfejs: PNP normalnie otwarty (NO)
- Charakterystyka wiązki: rozbieżna
- Dodatkowe funkcje:
- Zasada działania: Czujnik optoelektroniczny
- Wymiary: 8 x 59 x 8 mm
- Mocowanie: śruba M3
- Napięcie znamionowe robocze Ue DC: 24 V
- Prąd znamionowy roboczy Ie: 100 mA
- Napięcie znamionowe izolacji Ui: 75 V DC
- Opóźnienie gotowości tv maks.: 20 ms
- Napięcie robocze Ub: 10...30 VDC
- Kategoria użytkowania: DC-13
- Maksymalna pojemność obciążenia przy Ue: 0,5 µF
- Maksymalne tętnienie resztkowe (% Ue): 10%
- Częstotliwość przełączania 500 Hz.
- Połączenie: Złącze, wtyczka M8x1, 3-pinowa
- Zabezpieczenie przed zwarciem: tak
- Zabezpieczenie przed odwrotną polaryzacją: tak
- Możliwość wymiany zabezpieczona: tak
- Nominalna odległość przełączania Sn: 1 m
- Średni czas do utwardzenia (40 °C): 972,7 a
- Powierzchnia aktywna, materiał: PMMA
- Wyjście przełączające: PNP normalnie otwarte (NO)
- Materiał obudowy: cynk, odlew ciśnieniowy, niklowany
- EN 60068-2-27, wstrząs: pół sinusoidy, 30 gn, 11 ms, 3x6|pół sinusoidy, 100 gn, 2 ms, 3x8000
- EN 60068-2-6, drgania: 10…2000 Hz, amplituda 1 mm, 30|gn, 3x5 h|10…55 Hz, amplituda 1 mm, 3x30|min
- Stopień ochrony: IP67
- Temperatura otoczenia: -5...55 °C
- Zakres: 01 m
- Styki, zabezpieczenie powierzchni: złocone
- Ochrona powierzchni: niklowana
- Seria: Q08M
- Kształt: Prostopadłościan|Połączenie 90°
- Wyświetlacz: Zakres graniczny - dioda LED żółta, migająca | dioda LED żółta: Odbiór światła
- Opóźnienie wyłączenia toff maks.: 1 ms
- Opóźnienie włączenia ton max.: 1 ms
- Prąd jałowy Io maks. przy Ue: 15 mA
- Spadek napięcia Ud maks. przy Ie: 0,7 V
- Zasada działania optycznego: odblaskowa bariera świetlna
- Typ światła: czerwone światło LED
- Rozmiar plamki świetlnej: Ø 3,0 mm wyjście światła
- Filtr polaryzacyjny: tak
- Funkcja przełączania optycznego: przełączanie ciemne
- Charakterystyka wiązki: rozbieżna
- Długość fali: 645 nm
- Grupa LED wg IEC 62471: Grupa wolna
- Reflektor referencyjny: BOS R-2
- Opakowanie
sztuka
- Rodzaj produktu
Fotokomórka odbiciowa
- Model katalogowy producenta
BOS Q08M-PS-PR20-S49
- Napięcie robocze
24 V/DC
- Rodzaj styku
1 NO
- Częstotliwość przełączania
500 Hz
- Złącze czujnika
M8, 3 pin
- Materiał obudowy
odlew ciśnieniowy cynku, niklowany
- Specyfikacja materiału
odlew ciśnieniowy
- Rodzaj nadajnika
LED czerwony
- Długość fali
645 nm
1 m
IP67
- Głębokość produktu
8 m
- Zawartość
1 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3416681 Fotokomórka odbiciowa BALLUFF BOS Q08M-PS-PR20-S49 BOS01T8 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3416681 Fotokomórka odbiciowa BALLUFF BOS Q08M-PS-PR20-S49 BOS01T8 1 szt.
Opis
Nasza odblaskowa bariera świetlna jest wyjątkowo łatwa do ustawienia dzięki dużym tolerancjom montażowym. Montujesz tylko urządzenie elektryczne i reflektor. Duże reflektory zapewniają duży zasięg. Bariery świetlne wykrywają obiekty niezależnie od powierzchni, koloru i materiału. Dzięki filtrowi polaryzacyjnemu nadają się również do wykrywania błyszczących obiektów. Czujnik optoelektroniczny, emiter światła=LED, typ połączenia=złącze wtykowe, wyjście przełączające=PNP normalnie otwarte (NO), zasięg maks.=1 m
