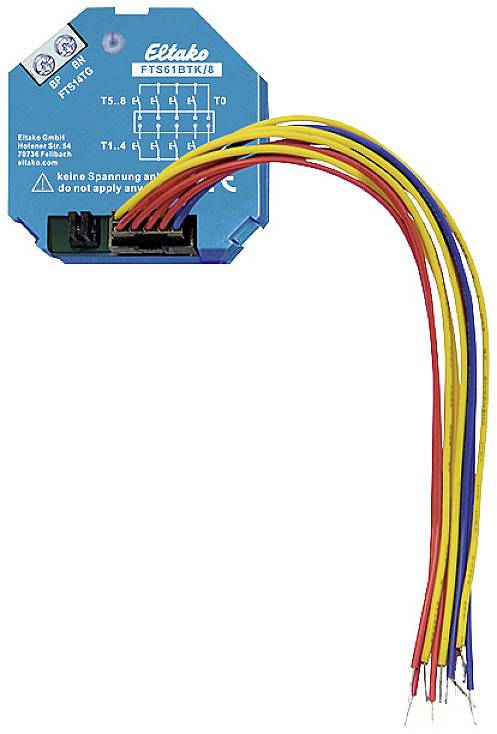

FTS61BTK/8 Eltako magistrala RS485 Łącznik przyciskowy podtynkowy
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
51 Sztuki
Liczba
Suma (316,26 zł / Sztuka)
316,26 zł
389,00 zł
z VAT (klient indywidualny)
Cena netto
Dane techniczne
- System magistrali radiowej
- Rodzaj produktu
Łącznik przyciskowy
- Seria
Eltako
- Wymiary
(S x W x G) 45 x 18 x 18 mm
IP20
- Napięcie robocze
29 V/DC
- Sposób montażu
podtynkowy
0.2 W
- Rodzaj komunikacji
magistrala RS485
- Ilość kanałów
8
- Szerokość produktu
45 mm
- Wysokość produktu
18 mm
- Głębokość produktu
18 mm
- Stacja bazowa
nie wymagana, opcjonalna dla dostępu zdalnego
- Przepływ sygnału
dwukierunkowy
nie dotyczy
- Specyfikacja systemu
2-przewodowy
Flush-mounted
FALSE
TRUE
FALSE
Clamp mounting
Other
FALSE
IP20
1
FALSE
TRUE
18 mm
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 2637529 FTS61BTK/8 Eltako magistrala RS485 Łącznik przyciskowy podtynkowy
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2637529 FTS61BTK/8 Eltako magistrala RS485 Łącznik przyciskowy podtynkowy
Opis
Magistralny łącznik przycisków FTS61BTK/8 do 8 konwencjonalnych przycisków do podłączenia do bramek przycisków FTS14TG za pomocą 2-przewodowej magistrali przycisków. Straty w trybie czuwania tylko 0,2 wata. Do montażu podtynkowego. Długość 45mm, szerokość 45mm, głębokość 18mm. Do zacisków BP i BN bramki FTS14TG można podłączyć do 30 przycisków magistrali i/lub sprzęgaczy przycisków magistrali FTS61BTK/8. Dopuszczalna całkowita długość kabla wynosi 200m. Element RLC dołączony do FTS14TG musi być również podłączony do zacisków BP i BN na najbardziej oddalonym przycisku magistrali lub łączniku przycisku magistrali. Zasilanie podłączonego FTS61BTK/8 napięciem 29V DC i jednoczesna transmisja danych odbywa się poprzez 2-przewodową magistralę przycisków. Prosimy korzystać wyłącznie ze standardowych linii autobusowych lub telefonicznych. Do przewodów przyłączeniowych o długości 15 cm można podłączyć do 8 konwencjonalnych przycisków T1-T8. Przeciwny biegun to zawsze T0. Linie przyłączeniowe można przedłużyć do 2m. Uwaga! Nie przykładać napięcia. Pary T1/T3, T2/T4, T5/T7, T6/T8 i mogą być zdefiniowane jako przyciski kierunkowe. Autobus jest podłączony do BP i BN. Przestrzegaj biegunowości!
