Name: ifm Electronic Czujnik ciśnienia 1 szt. PQ3809 -100 kPa do 100 kPa M8 1 NC, 1 NO, Analog
Brand: ifm Electronic
SKU: 3320169
Availability: BackOrder

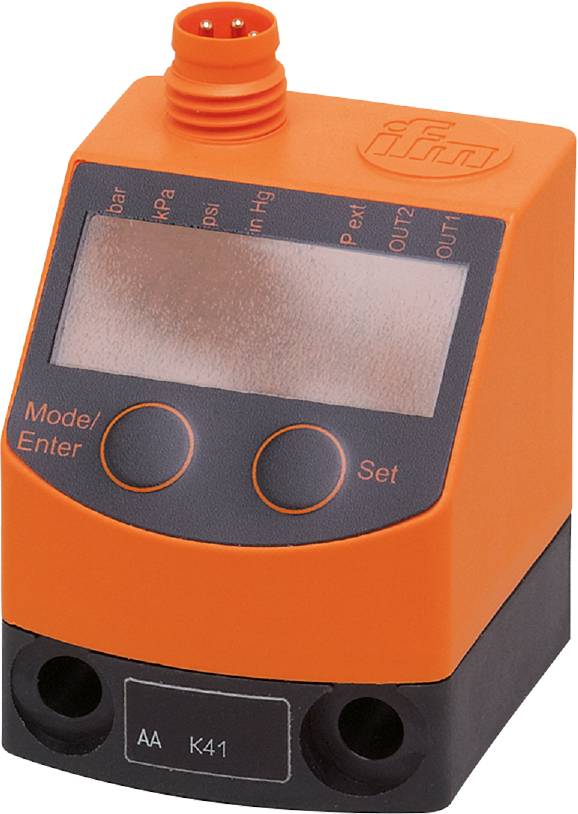

Pomarańczowe urządzenie elektroniczne z wyświetlaczem, dwoma przyciskami (Mode/Enter, Set) do obsługi i konfiguracji, z czarną podstawą.

Zdjęcie poglądowe

Rodzaj produktu

Czujnik ciśnienia

Złącze czujnika

Typ czujnika

nadmiar ciśnienia

Zakres pomiarowy (ciśnienie) (maks.)

100 kPa

Maksymalne napięcie robocze

32 V/DC

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 26.11

Liczba

Sztuki

Suma (1289,00 zł / Sztuka)

1289,00 zł

1047,97 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Czujnik ciśnienia

Niezawodne monitorowanie ciśnienia w układach pneumatyki i sprężonego powietrza
Bardzo wysoka odporność na nadciśnienie i próżnię
Czytelny, ukośny wyświetlacz LED
Naprzemienny wyświetlacz czerwono-zielony do wyraźnego oznaczania dobrych obszarów
Z programowalnym przełączaniem i wyjściem analogowym
Wygodna obsługa za pomocą przycisków lub parametryzacja poprzez IO-Link

Dane techniczne

Prąd wyjścia analogowego [mA]: 4...20
Czas reakcji [ms]:< 6
Liczba wyjść analogowych: 1
Liczba wyjść cyfrowych: 1
Liczba wejść i wyjść: Liczba wyjść cyfrowych: 1; Liczba wyjść analogowych: 1
Wyświetlacz: Jednostka wyświetlacza: 4 x LED, zielona; Stan przełączania: 1 x dioda LED, żółta; Wyświetlacz funkcji: wyświetlacz alfanumeryczny, 4 cyfry; Wartości mierzone: wyświetlacz alfanumeryczny, 4 cyfry
Jednostka wyświetlacza: bar; kPa; psi; inHg
Wytrzymałość na ściskanie [psi]: 290
Wersja IO-Link: 1.1
Charakterystyczne odchylenie krzywej:< ±0,25 (BFSL) /< ±0,5 (LS); (BFSL = linia prosta najlepszego dopasowania (ustawienie najmniejszej wartości); LS = ustawienie punktu granicznego)
Zakres dokładności punktu przełączania:< ±0,5
Norma SDCI: IEC 61131-9 FDIS
Typ transmisji IO-Link: COM2 (38,4 kbodów)
Temperatura otoczenia-1 [°C]: 0...70
Zakres procentowy powtarzalności:< ±0,1; (podczas wahań temperatury< 10 tys.)
Zastosowanie: do zastosowań przemysłowych
Wersja zabezpieczenia zwarciowego: taktowana
Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
Sygnał wyjściowy: sygnał przełączający; sygnał analogowy; łącze wejścia/wyjścia; (konfigurowalne)
Możliwość wykorzystania w ograniczonym zakresie do: innych mediów na zamówienie
Wymagana klasa portu głównego: A
Czas opóźnienia czuwania [s]: 0,5
Cecha szczególna: Pozłacane styki
Napięcie robocze [V]: 18...32 DC; (wg SEL/PEL)
Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 100
Rodzaj ciśnienia: ciśnienie względne; różnica ciśnień; próżnia
Wytrzymałość na ściskanie [bar]: 20
Wytrzymałość na ściskanie [inHg]: 591
Wytrzymałość na ściskanie [kPa]: 2000
Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra Praktyka Inżynierska; nadaje się do mediów grupy płynów 2; Media grupy płynów 1 na zamówienie
Regulowany czas opóźnienia dS, dr [s]: 0; 0,002...5
Wersja elektryczna: PNP
Łączne wyniki: 2
Masa [g]: 87 000
Odchylenie histerezy:< ±0,25
W krokach co [bar]: 0,01
W krokach [inHg]: 0,3
W krokach co [kPa]: 1
W krokach co [psi]: 0,2
Interfejs komunikacyjny: IO-Link
Zabezpieczenie przed zwarciem: tak
Temperatura przechowywania [°C]: -25...85
Stabilność długoterminowa:< ±0,05; (na 6 miesięcy)
Maks. obciążenie [Ω]: 500
Maks. spadek napięcia na wyjściu DC [V]: 2
Temperatura medium [°C]: 0...60
Zakres pomiarowy [bar]: -1...1
Zakres pomiarowy [inHg]: -29,4...29,4
Zakres pomiarowy [kPa]: -100...100
Zakres pomiarowy [mbar]: -1000...1000
Zakres pomiarowy [psi]: -14,6...14,6
Min. ciśnienie rozrywające [bar]: 30
Min. ciśnienie rozrywające [inHg]: 886
Min. ciśnienie rozrywające [kPa]: 3000
Min. ciśnienie rozrywające [psi]: 435
Min. cykle drukowania: 50 milionów
Min. rezystancja izolacji [MΩ]: 100; (500 V prądu stałego)
Min. czas cyklu procesu [ms]: 2,3
MTTF: 437
Możliwości parametryzacji: Histereza / okno; normalnie otwarty / normalnie zamknięty; wyjście analogowe; łącze wejścia/wyjścia; logika przełączania; opóźnienie włączenia/opadu; Tłumienie; Jednostka wyświetlacza
Profile: Inteligentny czujnik: Zmienna danych procesowych; Identyfikacja urządzenia
Przyłącze procesowe: przyłącze gwintowe G 1/8 gwint wewnętrzny gwint wewnętrzny: M5
Dane procesowe analogowe: 1
Binarne dane procesowe: 2
Punkt przełączenia rP [bar]: -0,99...0,99
Punkt przełączenia rP [inHg]: -29,1...29,1
Punkt resetowania rP [kPa]: -99...99
Punkt resetowania rP [psi]: -14,4...14,4
Częstotliwość przełączania DC [Hz]:< 100
Punkt przełączania SP [bar]: -0,98...1
Punkt przełączania SP [inHg]: -28,8...29,4
Punkt przełączania SP [kPa]: -98...100
Punkt przełączania SP [psi]: -14,2...14,6
Stopień ochrony: IP 65
Klasa ochrony III
Tryb SIO: tak
Czas reakcji na krok wyjście analogowe [ms]: 6
Złącze wtykowe: Układ pinów: 0060 - Złącze wtykowe: 1 x M8; Kodowanie: A; Styki: pozłacane
Pobór prądu [mA]:< 50
Punkt zerowy współczynnika temperaturowego: 0,2; (0...60°C)
Zakres współczynników temperaturowych: 0,2; (0...60°C)
Ochrona przeciwprzepięciowa: tak; (< 40 V)
Wytrzymałość na próżnię [mbar]: -1000
Ochrona przed nieprawidłowością biegunową tak
Zintegrowany watchdog: tak
Materiały mające kontakt z medium: mosiądz; FKM; krzem (powlekany); PBT

Rodzaj produktu: Czujnik ciśnienia

Model katalogowy producenta: PQ3809

Złącze czujnika: M8

Typ czujnika: nadmiar ciśnienia

Wyjście czujnika: PNP

Minimalny sygnał wyjściowy: 4 mA

Maksymalny sygnał wyjściowy: 20 mA

Interfejs komponentów: IO-Link

Zakres pomiarowy (ciśnienie) (min.): -100 kPa

Zakres pomiarowy (ciśnienie) (maks.): 100 kPa

Zakres pomiarowy (ciśnienie): -100 kPa do 100 kPa

Minimalne napięcie robocze: 18 V/DC

Maksymalne napięcie robocze: 32 V/DC

Zasilanie (zakres): 18 - 32 V/DC

Rodzaj styku: 1 NC
1 NO
Analog

: IP65

Złącze węża: G1/8 IG
M5 IG

Minimalna temperatura: 0 °C

Maksymalna temperatura: 70 °C

Waga: 0.1080 kg

Zgodne z RoHS: Tak

Zawartość: 1 szt.

UKCA: tak
