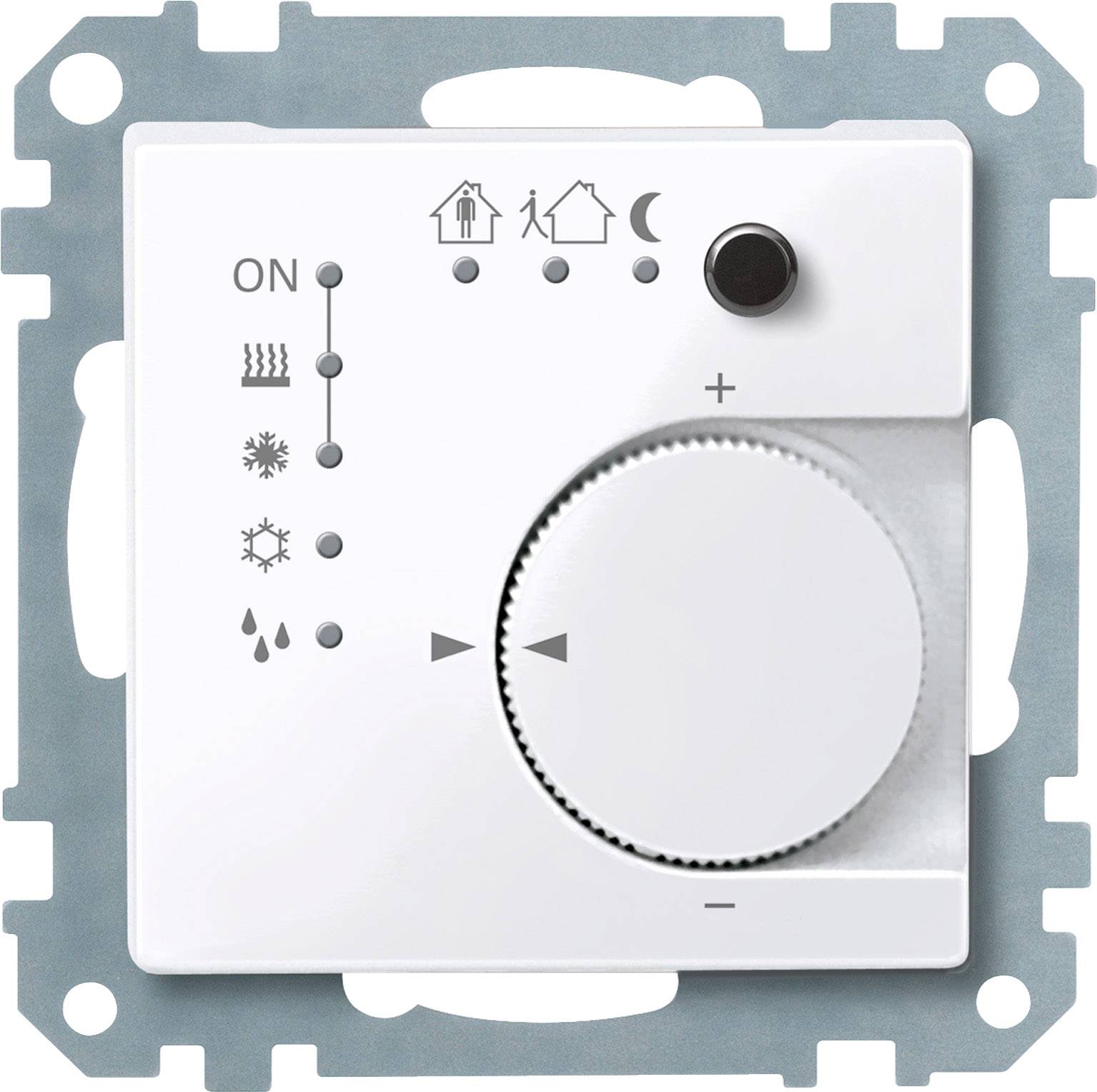

Interfejs przyciskowy Merten 616725 616725

W systemie projektowania M. Urządzenie jest termostatem pokojowym i wejściem binarnym. W zależności od trybu pracy, aktualnej wartości zadanej temperatury i temperatury w pomieszczeniu, zmienna sterująca do sterowania ogrzewaniem lub chłodzeniem jest przesyłana do KNX. Temperatura może być rejestrowana przez wewnętrzny lub zewnętrzny czujnik temperatury, który należy podłączyć do listwy zaciskowej interfejsu przycisku. Interfejs przycisku wewnętrznie generuje napięcie sygnału do podłączenia maks. cztery konwencjonalne przyciski / styki bezpotencjałowe. Spośród nich dwa wejścia można wykorzystać do podłączenia diod LED o niskim prądzie. Z zintegrowanym złączem magistralnym. Połączenie autobusowe odbywa się za pośrednictwem terminala przyłączeniowego magistrali. Funkcje oprogramowania KNX: Funkcje regulatora temperatury w pomieszczeniu: Typ sterownika: sterowanie 2-punktowe, ciągłe sterowanie PI, sterowanie przełączaniem PI (PWM). Wyjście: Ciągłe w zakresie 0..100% lub włączanie / wyłączanie. Tryb sterownika: ogrzewanie z jednym wyjściem kontrolera. -Chłodzenie za pomocą wyjścia regulatora. -Ogrzewanie i chłodzenie z osobnymi wyjściami regulatora. -Ogrzewanie i chłodzenie za pomocą wyjścia regulatora. -2-stopniowe ogrzewanie z 2 wyjściami sterownika. -2-stopniowe chłodzenie z 2 wyjściami kontrolera. Tryby pracy: komfort, wzrost komfortu, gotowość, obniżenie nocne, ochrona przed mrozem / ciepłem. Działanie: Regulacja nastawy za pomocą pokrętła w zakresie parametryzacji, funkcja przycisku obecności parametryzowalna / dezaktywowana. Ochrona zaworu, regulacja blokady. Funkcje Interfejs przycisku: Przełączanie, ściemnianie, żaluzje, nadajnik wartości (przetwornik wartości ściemniania, rozszerzenie dla scen świetlnych z funkcją / bez pamięci, przetwornik wartości temperatury, nadajnik wartości jasności). Interfejs przycisku: do 4 wejść, z których 2 mogą być używane jako wyjścia, a drugi do podłączenia czujnika zdalnego. Napięcie wyjściowe: 5 V (SELV). Prąd wyjściowy: maks. 0,8 mA Maksymalna długość linii: wejścia / wyjścia maks. 5 m, czujnik zdalny maks. 50 m. Akcesoria: ==> Czujnik zdalny do regulatorów temperatury pomieszczenia KNX UP / PI 616790. Materiał: tworzywo termoplastyczne błyszczące, antybakteryjne. Gładka i samo-dezynfekująca powierzchnia o działaniu antybakteryjnym. Kolor: podobny do RAL 9016. Kolor: biały błyszczący.
