Name: Joy-it teensy40audio Płyta rozszerzeń
Brand: Joy-it
SKU: 2240248
Availability: InStock

Zielona płytka elektroniczna z mikrokontrolerem, gniazdem karty microSD i złączem audio. Stosowana w projektach elektronicznych.

Płytka 'Audio Shield' z oznaczeniami złączy audio i mikrofonowych, pinów zasilania oraz ostrzeżeniem 'Uwaga: nie zwierać VGND z GND'.

Zielona płytka elektroniczna z różnymi złączami i centralnym mikroczipem. Po lewej stronie złącza mikrofonu i masy (GND).

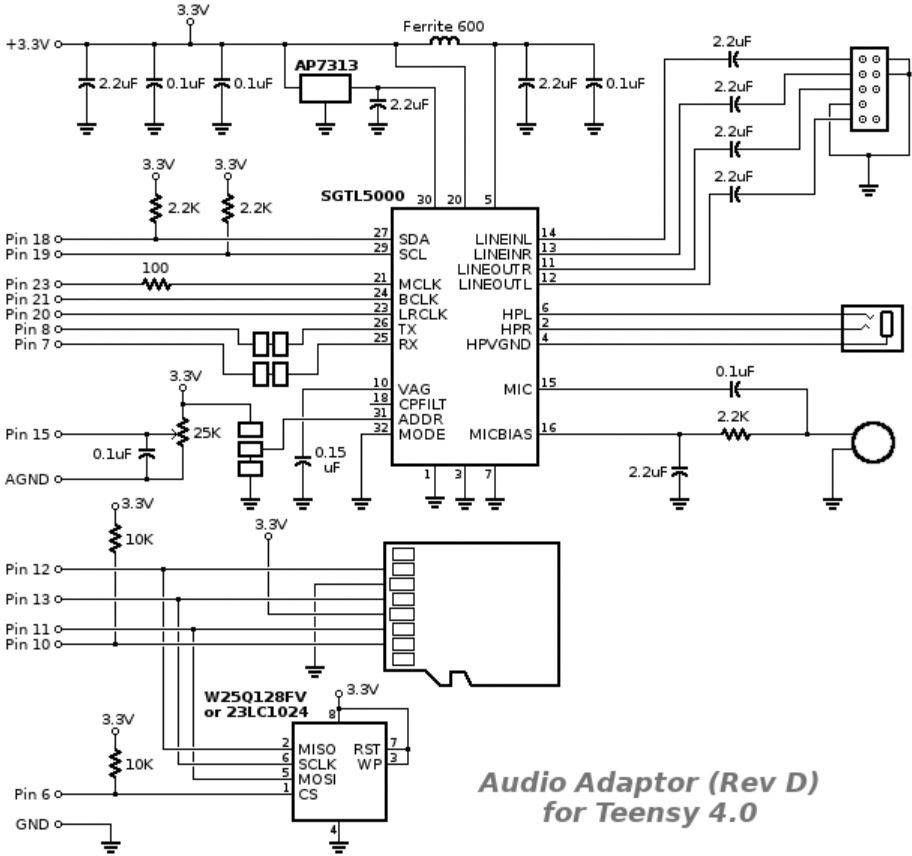

'Schemat elektryczny adaptera audio (wersja D) dla Teensy 4.0 z rozmieszczeniem pinów, złączami 3,3V i GND, przedstawiający przepływ prądu i komponenty.'

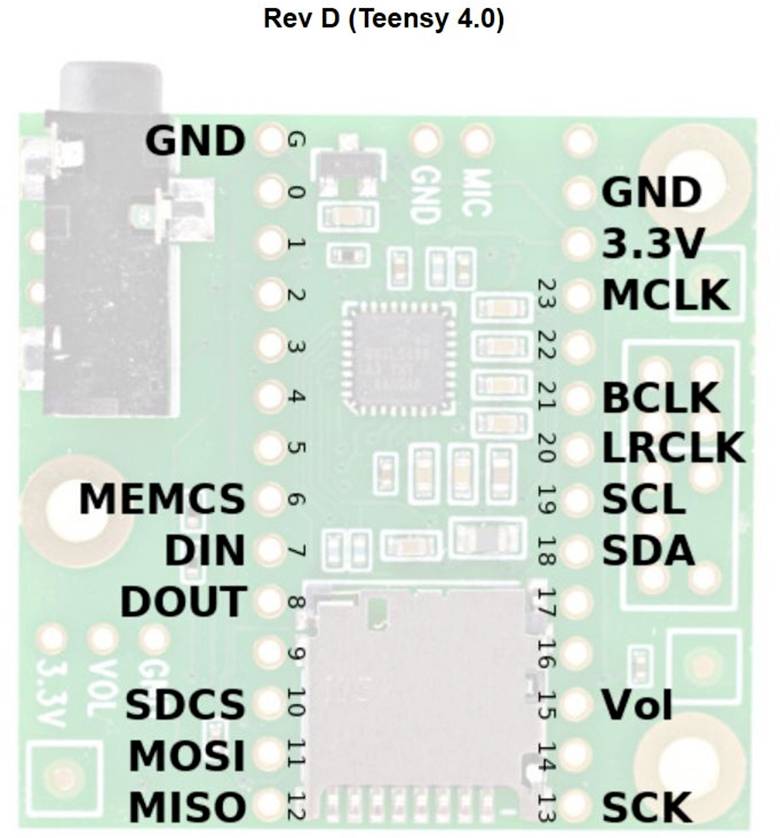

Płytka Teensy 4.0: Oznaczenia wskazują złącza takie jak GND, 3.3V, SCL, SDA, BCLK, MISO, MOSI. Układ pinów przedstawiony dla celów referencyjnych.

1/5

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 29.10

20 Sztuki

Liczba

Sztuki

Suma (90,99 zł / Sztuka)

90,99 zł

73,98 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Płytka audio do Teensy 4.0

Procesor audio SGTL5000
I2C Pin SDA i SCL do ustawiania parametrów
Sygnały I2S, TX (na słuchawki i/lub Line-Out) i RX (z wejścia liniowego lub mikrofonu)
3 taktów: LRCLK (44,1 kHz), BCLK (1,41 MHz), MCLK (11,29 MHz)

Dane techniczne

• układ audio SGTL5000
• gniazdo I2C SDA i SCL do ustawienia parametrów
• sygnały I2S, TX (na słuchawki i/lub Line-Out) i RX (z wejścia liniowego lub mikrofonu)
• 3 taktów: LRCLK (44,1 kHz), BCLK (1,41 MHz), MCLK (11,29 MHz)
• SGTL5000 działa w trybie „Slave”, przy czym wszystkie jego wejścia zegara są

Częstotliwość taktowania: 11.29 MHz

Złącza wewnętrzne: złącze kwadratowe

Rodzaj produktu: Płyta rozszerzeń

Interfejs komponentów: I²C

Typ narzędzia: Wzmacniacz audio

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2240248 Joy-it teensy40audio Płyta rozszerzeń

Opis

Za pomocą tego adaptera audio można w prosty sposób dodać do projektów z Teensy 4.0 wysokiej jakości audio z częstotliwością próbkowania 16 bit i 44,1 kHz (jakość CD). Obsługuje słuchawki stereo i wyjście liniowe stereo, a także wejście liniowe stereo lub wejście mikrofonu mono.

Dzięki bibliotece audio Teensy możesz używać wejścia i wyjścia jednocześnie z zestawem narzędzi do obróbki obiektów audio, aby w prosty sposób tworzyć wszystkie rodzaje wymagających aplikacji audio. Możesz odtwarzać wiele plików dźwiękowych, tworzyć syntetyczne kształty fal, wykorzystywać efekty, mieszać wiele strumieni i wydawać wysokiej jakości dźwięk przez słuchawki lub wyjście liniowe.

Teensy 3.x mają instrukcje Cortex-M4 DSP, które zapewniają dużą moc obliczeniową do FFT w czasie rzeczywistym (analiza widma), a tym samym umożliwiają tworzenie zaawansowanych, inteligentnych projektów.

Dwa z tych 14x1 pinów do lutowania Teensy 3.x i płyty audio. Można je połączyć za pomocą 14-pinowego gniazda i 14-pinowej listwy pinowej.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
