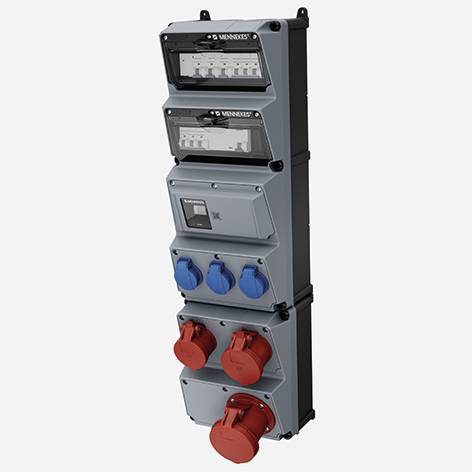

Kombinacja gniazd CEE MENNEKES 2514505
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dane techniczne
- Materiał styku: CuSn
- Wersja wojskowa: nie
- Obróbka powierzchni styków: nieobrobiona
- Gniazdo CEE - 16 A: 1x16A5p400V
- Gniazdo CEE - 32 A: 1x32A5p400V
- Gniazdo CEE - 63 A: 1x63A5p400V
- Gniazdo CEE - 125A: bez
- Liczba gniazd bezpieczeństwa CEE 7/3 (typ F): 3
- Ubezpieczenie: inne
- Typ prądu różnicowego: A
- Wyłącznik różnicowoprądowy (RCCB): RCCB o IF 0,03 A (standard)
- Materiał obudowy: tworzywo sztuczne
- Opcja zasilania/podłączenia: 2 linie (linia pierścieniowa/do przelotu)
- Obsługa: Montaż na ścianie
- Rodzaj produktu
Kombinacja gniazd CEE
IP44
- Kolor
szary
- Wymiary
(S x W x G) 225 x 560 x 225 mm
- Szerokość produktu
225 mm
- Wysokość produktu
560 mm
- Zawartość
1 szt.
- Głębokość produktu
225 mm
Do pobrania
Karta katalogowa
Karta katalogowa 3855207 Kombinacja gniazd CEE MENNEKES 2514505
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3855207 Kombinacja gniazd CEE MENNEKES 2514505
Opis
AMAXX MENNEKES ONE Core IP 44, okablowane wstępnie, stopień ochrony IP 44. Obudowa: 2 obudowy AMAPLAST połączone kołnierzowo. Wymiary całkowite: 7800 x 225 mm (wys. x szer.). Możliwość plombowania, z montażem zewnętrznym i wewnętrznym. Część dolna czarna, część górna elektroszary RAL 7035, zawiasy boczne ze śrubami pokrywy z podwójnym gwintem. Osłona na wysuwanej szynie montażowej pod przezroczystą klapką obsługową, otwierana w dół i zamykana na kłódkę. Gniazda z ogólnie ukośnym kierunkiem wkładania. Konfiguracja/zabezpieczenie: Pozycja 01: 1 gniazdo CEE 63A 5-pinowe 400V; Pozycja 02: 1 gniazdo CEE 32A 5-pinowe 400V, 1 wyłącznik nadprądowy 32A 3-pinowy C 10kA z HK (1NO1NC); Pozycja 03: 1 gniazdo CEE 16A 5-pinowe 400V 1 wyłącznik nadprądowy 16A 3p C 10kA w tym HK (1NO1NC) Pozycja 04 3 gniazda bezpieczeństwa 16A 2p+E 230V niebieskie 3 wyłączniki nadprądowe 16A 1p C 10kA w tym HK (1NO1NC) Pozycje 01-04 1 trójfazowy licznik cyfrowy (zatwierdzony przez MID) 1 zacisk bezpiecznikowy (wstępny bezpiecznik zasilania) 1 zasilacz impulsowy 24V DC 0,63A 1 moduł Combo MENNEKES ONE 1 moduł ComIO MENNEKES ONE Pozycje 01-04 1 wyłącznik różnicowoprądowy 63A 4p IFN= 0,03 A w tym HK (1NO1NC) Możliwość wprowadzenia/podłączenia kabla: 2 M40 na górze (otwarte z lewej strony, zamknięte z prawej strony) 2 M40 na dole (zamknięte) Zacisk dla 2 kabli do 5 x 25 mm² (giętki 16 mm²) - maks. prąd znamionowy bezpiecznika 63 A -
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
