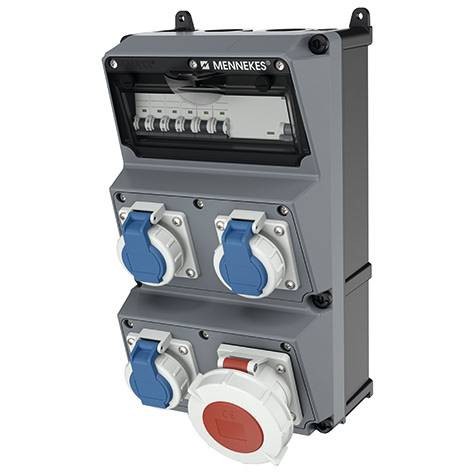

Kombinacja gniazd CEE MENNEKES 930028
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dane techniczne
- Materiał styku: CuSn
- Wersja wojskowa: nie
- Obróbka powierzchni styków: nieobrobiona
- Gniazdo CEE - 16 A: bez
- Gniazdo CEE - 32 A: 1x32A5p400V
- Gniazdo CEE - 63 A: bez
- Gniazdo CEE - 125A: bez
- Liczba gniazd bezpieczeństwa CEE 7/3 (typ F): 3
- Ochrona: Wyłącznik nadprądowy
- Typ prądu różnicowego: A
- Wyłącznik różnicowoprądowy (RCCB): RCCB o IF 0,03 A (standard)
- Materiał obudowy: tworzywo sztuczne
- Opcja zasilania/podłączenia: 2 linie (linia pierścieniowa/do przelotu)
- Obsługa: Montaż na ścianie
- Rodzaj produktu
Kombinacja gniazd CEE
IP67
- Kolor
szary
- Wymiary
(S x W x G) 240 x 450 x 260 mm
- Szerokość produktu
240 mm
- Wysokość produktu
450 mm
- Zawartość
1 szt.
- Głębokość produktu
260 mm
Do pobrania
Karta katalogowa
Karta katalogowa 3855788 Kombinacja gniazd CEE MENNEKES 930028
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3855788 Kombinacja gniazd CEE MENNEKES 930028
Opis
Zestaw gniazd MENNEKES AMAXX, okablowany, stopień ochrony IP 67. Obudowa: 1 obudowa AMELAN 390 x 225 mm (wys. x szer.), plombowana, z montażem zewnętrznym i wewnętrznym. Dolna część czarna, górna część szara RAL 7000, z zawiasami bocznymi i śrubami pokrywy z podwójnym gwintem. Osłona na wysuwanej szynie montażowej pod przezroczystą klapką, otwierana do dołu i zamykana na kłódkę. Gniazda z ogólnie ukośnym kierunkiem wkładania. Konfiguracja/ochrona: Pozycja 01: 1 gniazdo CEE 32A 5p 400V (HW/VN) (IP 67), 1 wyłącznik nadprądowy 32A 3p C (Doepke). Pozycja 02: 3 gniazda Schuko 16A 2p+E 230V (IP6 8), 3 wyłączniki nadprądowe 16A 1p C (Doepke). 01-02 1 Wyłącznik różnicowoprądowy 40A 4p IFN=0,03A (Doepke HD) Możliwości wprowadzania/podłączania kabli: 2 M 40 góra i dół (uszczelnione) 2 M 20 góra i dół (uszczelnione) Zacisk dla 2 przewodów do 5 x 25 mm² (giętki maks. 16 mm²) - maks. bezpiecznik 40A -
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
