Kombinacja gniazd CEE MENNEKES 940016
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dane techniczne
- Materiał styku: CuSn
- Wersja wojskowa: nie
- Obróbka powierzchni styków: nieobrobiona
- Gniazdo CEE - 16 A: 1x16A5p400V
- Gniazdo CEE - 32 A: 1x32A5p400V
- Gniazdo CEE - 63 A: bez
- Gniazdo CEE - 125A: bez
- Liczba gniazd bezpieczeństwa CEE 7/3 (typ F): 2
- Ochrona: Wyłącznik nadprądowy
- Typ prądu różnicowego: A
- Wyłącznik różnicowoprądowy (RCCB): RCCB o IF 0,03 A (standard)
- Materiał obudowy: tworzywo sztuczne
- Opcja zasilania/podłączenia: 2 linie (linia pierścieniowa/do przelotu)
- Obsługa: Montaż na ścianie
- Rodzaj produktu
Kombinacja gniazd CEE
IP67
- Kolor
szary
- Wymiary
(S x W x G) 290 x 585 x 300 mm
- Szerokość produktu
290 mm
- Wysokość produktu
585 mm
- Zawartość
1 szt.
- Głębokość produktu
300 mm
Do pobrania
Karta katalogowa
Karta katalogowa 3856945 Kombinacja gniazd CEE MENNEKES 940016
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3856945 Kombinacja gniazd CEE MENNEKES 940016
Opis

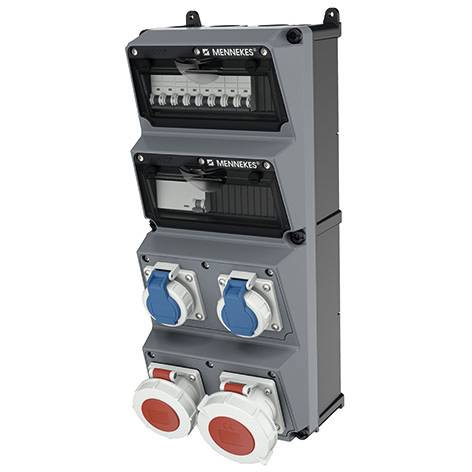

Zestaw gniazd MENNEKES AMAXX, okablowany, stopień ochrony IP67. Obudowa: 1 obudowa AMELAN 520 x 225 mm (wys. x szer.), plombowana, z montażem zewnętrznym i wewnętrznym. Dolna część czarna, górna część szara RAL 7000, z zawiasami bocznymi i śrubami pokrywy z podwójnym gwintem. Osłona na wysuwanych szynach montażowych pod przezroczystymi klapkami obsługowymi, otwierana do dołu i zamykana na kłódkę. Gniazda z kątem wsuwania. Konfiguracja/zabezpieczenie: Pozycja 1: 1 gniazdo CEE 32A 5p 400V HW/VN, 1 wyłącznik nadprądowy 32A 3p C (Doepke). Pozycja 2: 1 gniazdo CEE 16A 5p 400V HW/VN, 1 wyłącznik nadprądowy 16A 3p C (Doepke). Pozycja 3: 2 gniazda Schuko 16 A 2p+E 230 V 2 wyłączniki nadprądowe 16 A 1p C (Doepke) Poz.01-03 1 wyłącznik różnicowoprądowy 63 A 4p IFN=0,03 A (Doepke HD) Możliwości wprowadzania/podłączania kabli: 2 M 40 góra i dół (uszczelnione) 2 M 20 góra i dół (uszczelnione) Zacisk dla 2 kabli do 5 x 25 mm² (giętki maks. 16 mm²)
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
