Name: Kontroler obciążenia Siemens 3RF2950-0GA16, 1 szt.
Brand: Siemens
SKU: 2863508
Availability: BackOrder

Przemysłowe przekaźniki oznaczone etykietą 'SIRIUS SC', pokazujące przyciski testowe, listwy zaciskowe i wskaźniki funkcyjne do sterowania elektrycznego.

Otwarta szafa sterownicza przedstawia różne elementy elektroniczne i połączenia kablowe.

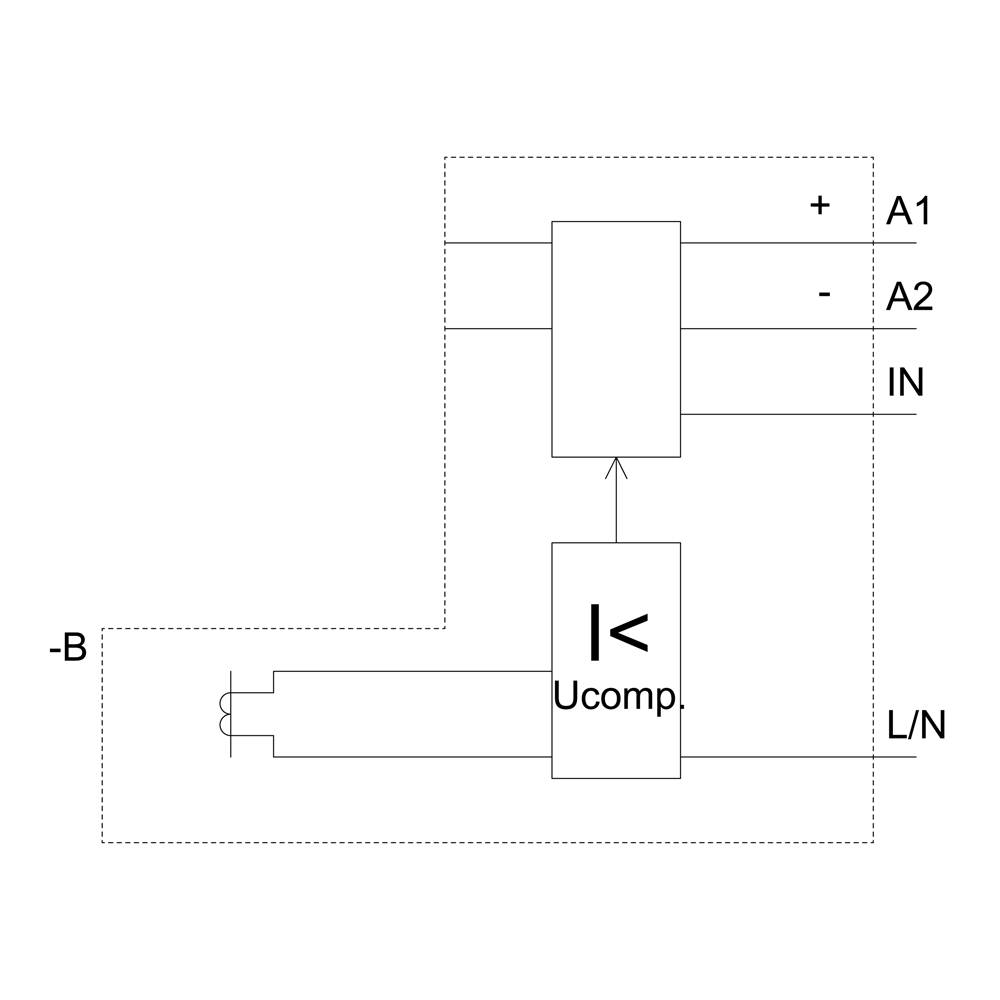

Schemat blokowy przedstawia układ elektryczny: połączenie od -B do L/N. Oznaczone Plus, Minus, IN, A1, A2. Zanotowano Ucomp.

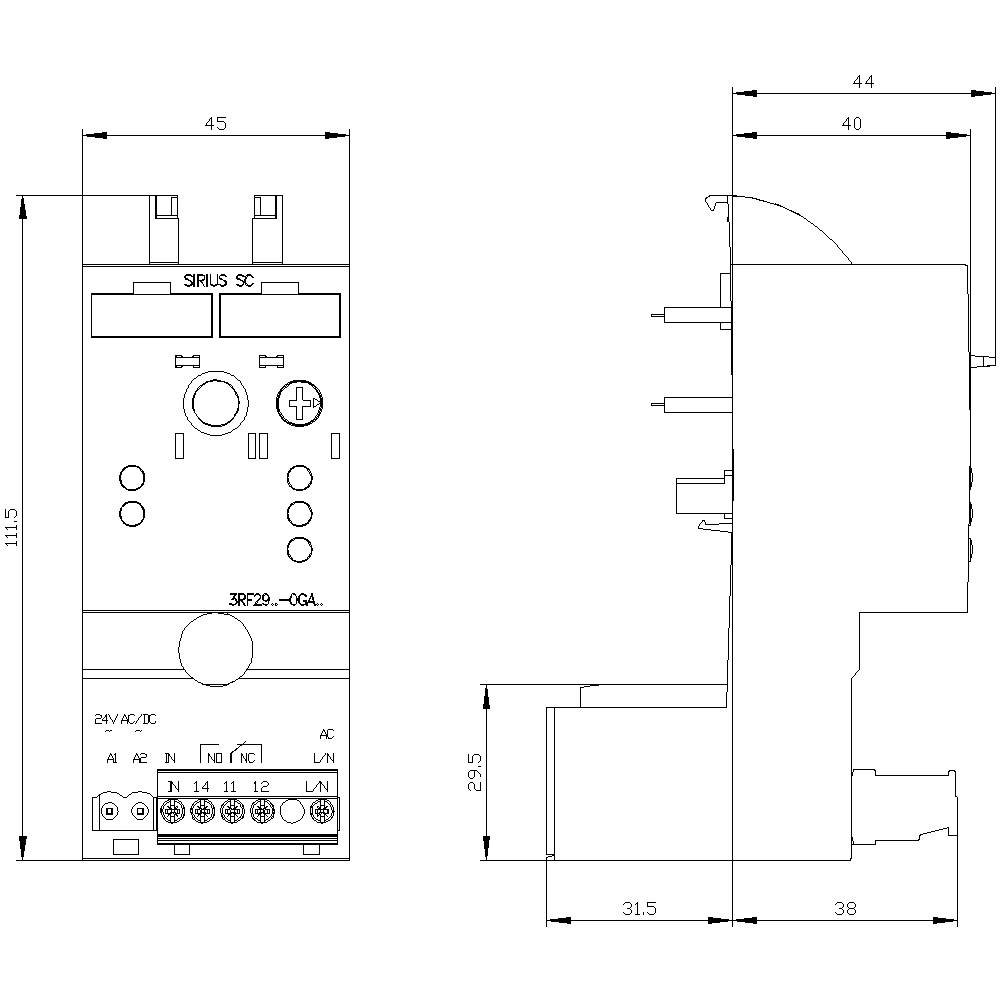

Rysunek techniczny urządzenia elektrycznego. Przedstawia widok z przodu i z boku wraz z wymiarami, zaciskami przyłączeniowymi i oznaczeniami.

1/4

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Kontroler obciążenia

Funkcje przekaźnika

opóźnienie odpowiedzi

Maksymalne napięcie robocze

600 V/AC

Rodzaj styku

1 NC

1 NO

1 zestyk przełączny

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 10.12

Liczba

Sztuki

Suma (789,00 zł / Sztuka)

789,00 zł

641,46 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 79,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Długość odizolowania przewodów / dla styków pomocniczych i sterujących: 7 mm
Rodzaj możliwych do podłączenia przekrojów przewodów dla linii AWG / dla styków pomocniczych i sterujących: 1x (AWG 20 ... 12)
Rodzaj możliwych do podłączenia przekrojów przewodów dla styków pomocniczych i sterujących / sztywny: 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
Rodzaje możliwych do podłączenia przekrojów przewodów dla styków pomocniczych i sterujących / linka z/bez obróbki końcówki rdzenia: 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
Czas opóźnienia odpowiedzi: 0,1 - 3 s
Instalacja seryjna: tak
Wysokość instalacji nad poziomem morza / maksymalna: 1000 m
Wykonanie funkcji przełączania: przełączenie
Wersja gwintu śruby przyłączeniowej / styków pomocniczych i sterujących: M3
Częstotliwość robocza: 50 - 60 Hz
Napięcie robocze styków pomocniczych: 15 - 30 V DC/AC
Prąd roboczy przy AC-1 / przy 400 V: 50 A
Napięcie izolacji: 600 V
Średnica otworu przekładnika prądowego: 17mm
Ochrona przed dotykiem z przodu: ochrona palców przy dotknięciu pionowym od przodu
Stopień zabrudzenia 3

Opakowanie: sztuka

Rodzaj produktu: Kontroler obciążenia

Model katalogowy producenta: 3RF2950-0GA16

Funkcje przekaźnika: opóźnienie odpowiedzi

Minimalne napięcie robocze: 400 V/AC

Maksymalne napięcie robocze: 600 V/AC

Zasilanie (zakres): 400 - 600 V/AC

Cechy przekaźnika: wtykowy

Rodzaj styku: 1 NC
1 NO
1 zestyk przełączny

Maksymalne napięcie przełączania: 600 V DC/AC

Połączenie komponentów: śrubowe

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

: IP20

Szerokość produktu: 45 mm

Wysokość produktu: 111.5 mm

Głębokość produktu: 69.5 mm

Średnica produktu: 17 mm

Wymiary: (Ø x W) 17 mm x 111.5 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

Do pobrania

Karta katalogowa

Karta katalogowa 2863508 Kontroler obciążenia Siemens 3RF2950-0GA16, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2863508 Kontroler obciążenia Siemens 3RF2950-0GA16, 1 szt.

Opis

Monitorowanie obciążenia, rozszerzony zakres prądowy 50 A / 40 °C 400 … 600 V / AC/DC 24 V dla przekaźników / styczników półprzewodnikowych Prosty, wydajny, zawsze aktualny – modułowy system SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
