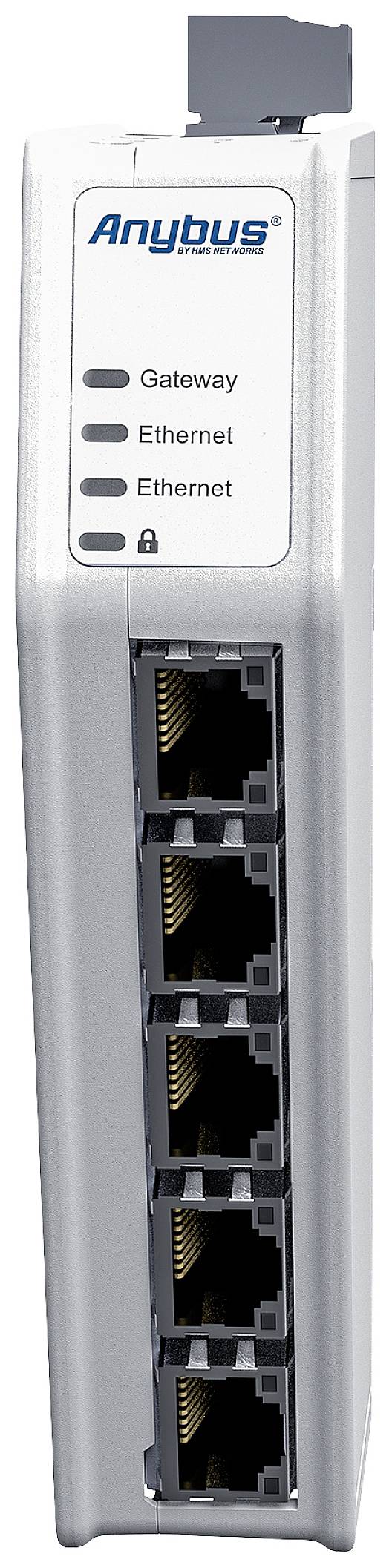

Konwerter interfejsu Anybus ABC4090 Industrial Ethernet, Gateway 24 V/DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (3218,70 zł / Sztuka)
3218,70 zł
3959,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Wymiary (dł. x szer. x wys.) z portem szeregowym i wtyczką: 98 x 27 x 144 mm
- Waga netto: 150 g
- Przyciski i przełączniki: Przycisk resetowania i przełącznik bezpieczeństwa
- Diody LED: Wskaźnik stanu bramki oraz sieci 1 i 2
- Stopień ochrony: IP20
- Materiał obudowy: PC ABS, UL 94 VO
- Montaż: szyna DIN (35*7,5/15)
- ŚRODOWISKO
- Temperatura robocza: -25 do 70°C
- Temperatura przechowywania: od 40 do 85°C
- Wilgotność względna: 0-95% bez kondensacji
- Wysokość instalacji: Do 2000 m
- Pobór prądu: Typowe wartości: 160 mA przy 24 V, maksymalnie 400 mA przy 12 V
- Podłączenie zasilania: 3-pinowe złącze śrubowe
- Ochrona: odwrotna polaryzacja i zabezpieczenie przed zwarciem
- POŁĄCZENIA ETHERNETOWE
- Połączenia: 2+2 x Ethernet
- Izolacja: Izolacja galwaniczna
- Szybkość transmisji: 10/100 Mbit/s pełny dupleks
- Złącze: RJ45
- Przełącznik: dwuportowy przełącznik przecinający
- CERTYFIKATY I NORMY
- UL: numer pliku CULUS E214107
- CE: 2014/30/UE
- KC: Komunikator RR-ABJ
- EMC: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4 ,EN55032
- Środowisko: IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-14 Nb, IEC 60068-2-30 Db, IEC 60068-2-78 Kabina, IEC 60068-2-78 Kabina
- Wibracje i wstrząsy: IEC 60068-2-27, IEC 60068-2-6
- Utylizacja: WEE
- KONFIGURACJA
- Oprogramowanie konfiguracyjne: konfiguracja oparta na sieci Web
- Porty konfiguracyjne: Dedykowany port konfiguracyjny 10/100 Mb/s RJ45 Ethernet i dodatkowe porty Ethernet
- BEZPIECZEŃSTWO
- Bezpieczny rozruch: zapewnia autentyczność oprogramowania
- Przełącznik bezpieczeństwa: Fizyczny przełącznik, który włącza/wyłącza dostęp do internetowego interfejsu konfiguracyjnego
- Rodzaj produktu
Konwerter interfejsu
- Interfejs Advantech
Industrial Ethernet
Gateway
- Model katalogowy producenta
HMS Industrial
- Napięcie robocze
24 V/DC
- Maksymalna temperatura robocza
70 °C
- Minimalna temperatura robocza
-25 °C
- Napięcie robocze
12-30 V/DC
- Zakres temperatury roboczej
-25 do 70 °C
- Wymiary
(S x W) 27 mm x 144 mm
- Maksymalny pobór natężenia
400 mA
- Wysokość produktu
144 mm
- Szerokość produktu
27 mm
- Numer katalogowy producenta
ABC4090
- Interfejs
Konfigurowalny przemysłowy Ethernet
Po zainstalowaniu odpowiedniego firmware możliwe są jednak połączenia sieciowe z EtherNet/IP, EtherCAT, Modbus TCP i PROFINET.
- Pobór prądu
160 mA
- Opakowanie bez plastiku
Opakowania bez tworzyw sztucznych
Do pobrania
Karta katalogowa
Karta katalogowa 2637481 Konwerter interfejsu Anybus ABC4090 Industrial Ethernet, Gateway 24 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2637481 Konwerter interfejsu Anybus ABC4090 Industrial Ethernet, Gateway 24 V/DC
Informacje
Informacje 2637481 Konwerter interfejsu Anybus ABC4090 Industrial Ethernet, Gateway 24 V/DC
Opis

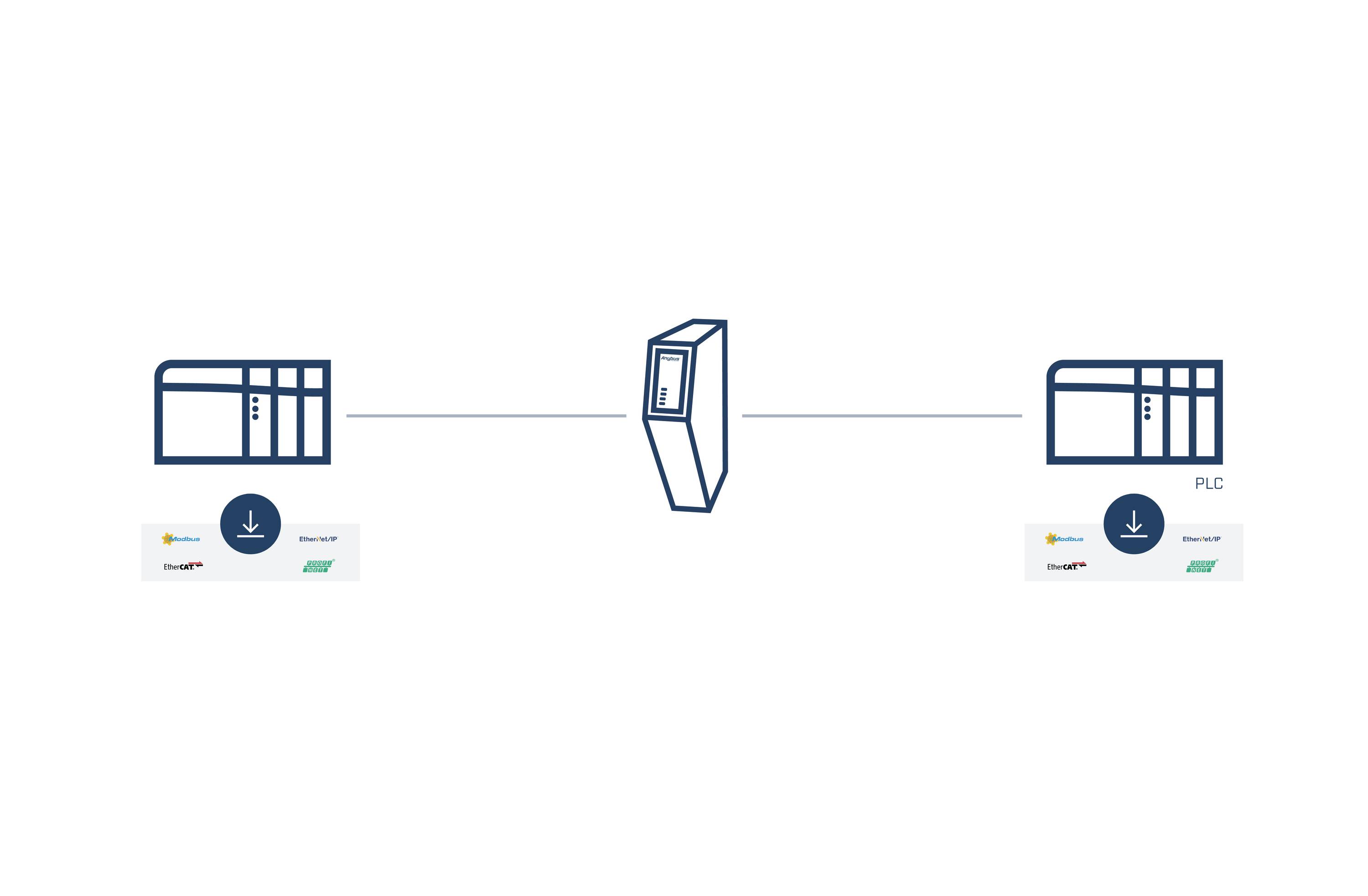

Komunikator Anybus Common Ethernet — Common Ethernet to przemysłowy konwerter protokołów, który umożliwia bezproblemową wymianę danych między przemysłowymi sieciami Ethernet, takimi jak PROFINET, EtherNet/IP, Modbus TCP i EtherCAT. Komunikator jest fabrycznie ustawiony tak, że dane mogą być wymieniane między siecią PROFINET a siecią EtherNet/IP. Jednak inne kombinacje sieci z EtherNet/IP, EtherCAT, Modbus TCP i PROFINET są również możliwe po zainstalowaniu odpowiedniego oprogramowania układowego.
Komunikator Anybus zapewnia niezawodną, bezpieczną i szybką transmisję danych między różnymi przemysłowymi sieciami Ethernet i Fieldbus. Te autonomiczne bramki są łatwe do wdrożenia i umożliwiają przejrzystą wymianę danych między sterownikami PLC, umożliwiając integrację starszych urządzeń polowych z nowoczesnymi sieciami przemysłowymi przy minimalnych zmianach oprogramowania.
Anybus Communicator bazuje na sprawdzonym procesorze sieciowym Anybus NP40, który charakteryzuje się kompatybilnością sieciową, wysoką wydajnością i niezawodnością. Podczas wymiany danych pomiędzy sterownikami PLC w różnych sieciach możliwy jest bardzo szybki transfer danych do 1500 bajtów w każdym kierunku, co spełnia większość wymagań obecnych i przyszłych aplikacji sterujących.
Uruchomienie jest szybkie dzięki intuicyjnej konfiguracji, łatwej do zrozumienia dokumentacji oraz inteligentnemu projektowi sprzętu i obudowy.
Doskonałe parametry
Natychmiastowy transfer danych — czas potrzebny do przesłania danych między dwoma sterownikami PLC składa się z czasu cyklu pierwszej sieci plus czasu cyklu drugiej sieci. Wewnętrzny transfer danych w komunikatorze jest znikomy, ponieważ odpowiada naturalnym fluktuacjom czasów cyklu sieci (jitter).
Przyspieszona sprzętowo konwersja endianów (zamiana bajtów)
Komunikatory mogą zmieniać reprezentację danych (endianowość) poprzez przyspieszaną sprzętowo konwersję endian, aby zapewnić poprawną reprezentację danych w każdym sterowniku PLC. Możesz nawet konwertować różne części zakresu danych na różne sposoby, aby obsługiwać różne typy danych. Nie ma to wpływu na wydajność, odciąża PLC od zadania konwersji danych i upraszcza programowanie PLC.
Proste uruchomienie
Dedykowany port konfiguracyjny Ethernet — nie są wymagane żadne specjalne kable.
Intuicyjny internetowy interfejs konfiguracyjny typu „przeciągnij i upuść” — nie ma potrzeby instalowania dodatkowego oprogramowania.
Złącza skierowane do przodu ułatwiają podłączanie kabli, a smukła obudowa pozwala zaoszczędzić miejsce na szynie DIN.
Rozwiązywanie problemów dzięki zaawansowanej diagnostyce, w tym monitorowi danych na żywo, ekranowi stanu i pakietowi pomocy technicznej.
Najnowsze funkcje bezpieczeństwa
Funkcja bezpiecznego rozruchu do wykrywania manipulacji oprogramowaniem układowym i ochrony przed atakami złośliwego oprogramowania i infekcjami. Przełącznik bezpieczeństwa, który blokuje konfigurację i zapobiega nieautoryzowanemu dostępowi.
Dla środowisk przemysłowych
Solidna, kompaktowa obudowa.
Komponenty przemysłowe są testowane i certyfikowane zgodnie z CE i UL.
Szeroki zakres temperatur, od -25°C do 70°C.
Montaż na szynie DIN do instalacji w pobliżu podłączonych urządzeń, zmniejszając nakłady na okablowanie.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Komunikator Anybus zapewnia niezawodną, bezpieczną i szybką transmisję danych między różnymi przemysłowymi sieciami Ethernet i Fieldbus. Te autonomiczne bramki są łatwe do wdrożenia i umożliwiają przejrzystą wymianę danych między sterownikami PLC, umożliwiając integrację starszych urządzeń polowych z nowoczesnymi sieciami przemysłowymi przy minimalnych zmianach oprogramowania.
Anybus Communicator bazuje na sprawdzonym procesorze sieciowym Anybus NP40, który charakteryzuje się kompatybilnością sieciową, wysoką wydajnością i niezawodnością. Podczas wymiany danych pomiędzy sterownikami PLC w różnych sieciach możliwy jest bardzo szybki transfer danych do 1500 bajtów w każdym kierunku, co spełnia większość wymagań obecnych i przyszłych aplikacji sterujących.
Uruchomienie jest szybkie dzięki intuicyjnej konfiguracji, łatwej do zrozumienia dokumentacji oraz inteligentnemu projektowi sprzętu i obudowy.
Doskonałe parametry
Natychmiastowy transfer danych — czas potrzebny do przesłania danych między dwoma sterownikami PLC składa się z czasu cyklu pierwszej sieci plus czasu cyklu drugiej sieci. Wewnętrzny transfer danych w komunikatorze jest znikomy, ponieważ odpowiada naturalnym fluktuacjom czasów cyklu sieci (jitter).
Przyspieszona sprzętowo konwersja endianów (zamiana bajtów)
Komunikatory mogą zmieniać reprezentację danych (endianowość) poprzez przyspieszaną sprzętowo konwersję endian, aby zapewnić poprawną reprezentację danych w każdym sterowniku PLC. Możesz nawet konwertować różne części zakresu danych na różne sposoby, aby obsługiwać różne typy danych. Nie ma to wpływu na wydajność, odciąża PLC od zadania konwersji danych i upraszcza programowanie PLC.
Proste uruchomienie
Dedykowany port konfiguracyjny Ethernet — nie są wymagane żadne specjalne kable.
Intuicyjny internetowy interfejs konfiguracyjny typu „przeciągnij i upuść” — nie ma potrzeby instalowania dodatkowego oprogramowania.
Złącza skierowane do przodu ułatwiają podłączanie kabli, a smukła obudowa pozwala zaoszczędzić miejsce na szynie DIN.
Rozwiązywanie problemów dzięki zaawansowanej diagnostyce, w tym monitorowi danych na żywo, ekranowi stanu i pakietowi pomocy technicznej.
Najnowsze funkcje bezpieczeństwa
Funkcja bezpiecznego rozruchu do wykrywania manipulacji oprogramowaniem układowym i ochrony przed atakami złośliwego oprogramowania i infekcjami. Przełącznik bezpieczeństwa, który blokuje konfigurację i zapobiega nieautoryzowanemu dostępowi.
Dla środowisk przemysłowych
Solidna, kompaktowa obudowa.
Komponenty przemysłowe są testowane i certyfikowane zgodnie z CE i UL.
Szeroki zakres temperatur, od -25°C do 70°C.
Montaż na szynie DIN do instalacji w pobliżu podłączonych urządzeń, zmniejszając nakłady na okablowanie.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
