Konwerter poziomu Deditec UC-CAN-U-DA2-16ISO CAN Bus, USB 7 V/DC, 24 V/DC

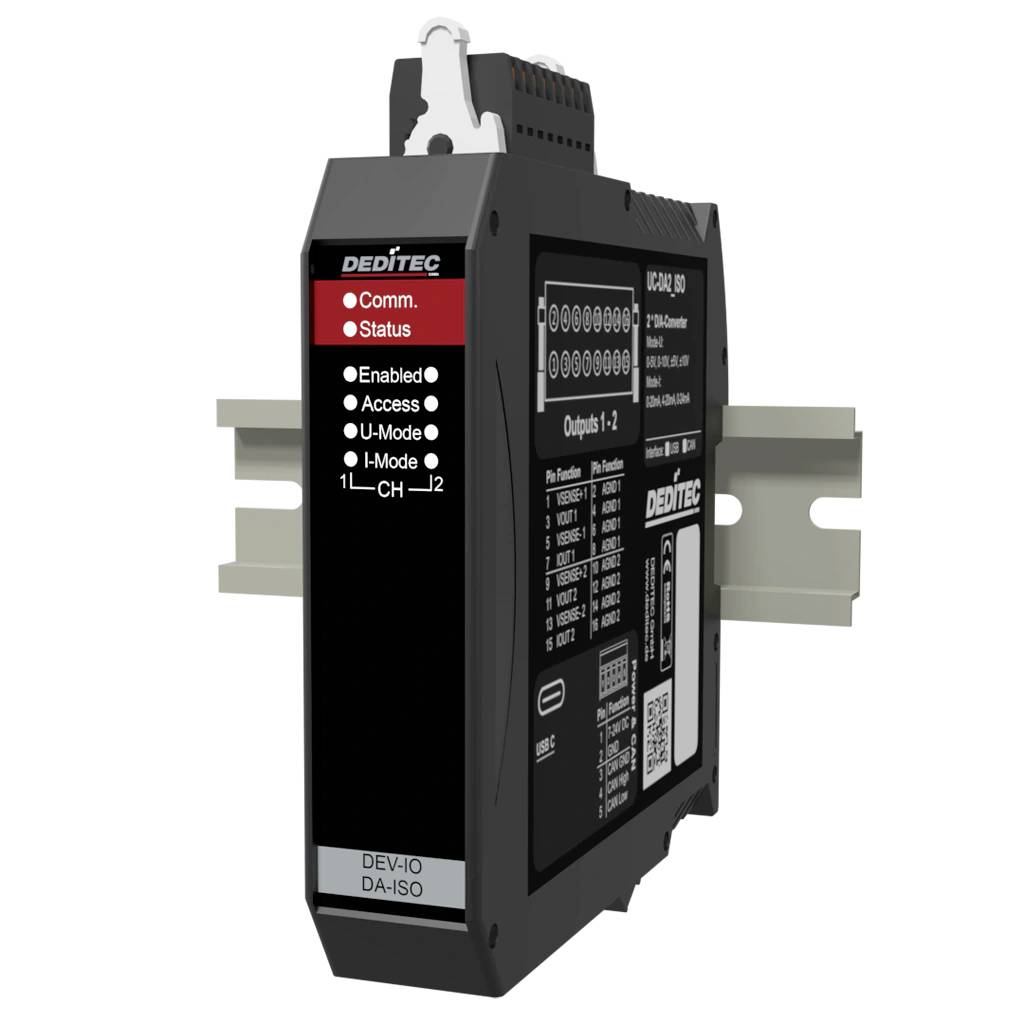

Przemysłowy moduł DEVI-O DA-ISO marki DEDITEC ze wskaźnikami stanu LED, wskaźnikami kanałów i etykietami zacisków zamontowany na szynie DIN.

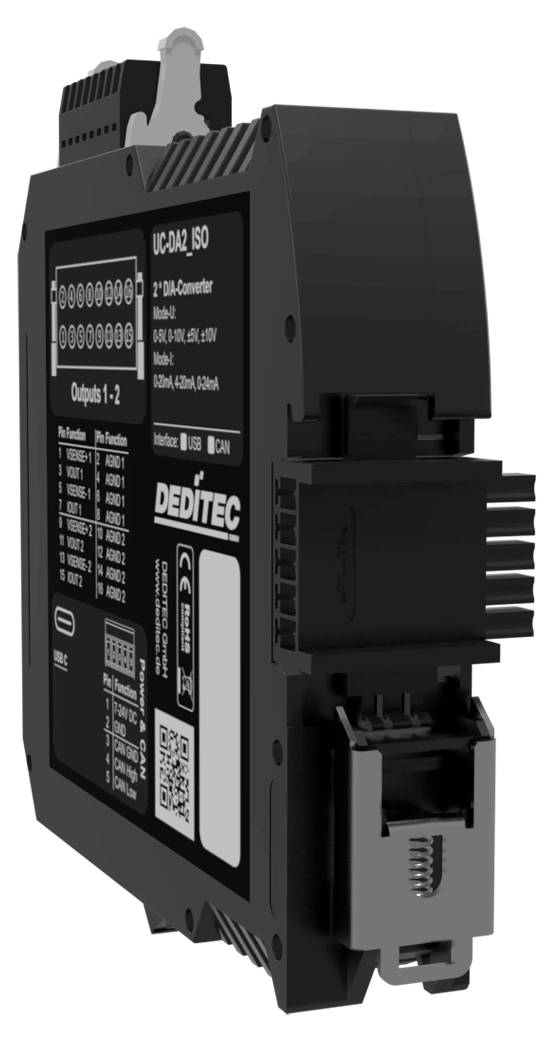

Czarny przemysłowy moduł elektroniczny z oznaczonymi portami i złączami, przedstawiony w widoku trójwymiarowym na białym tle.

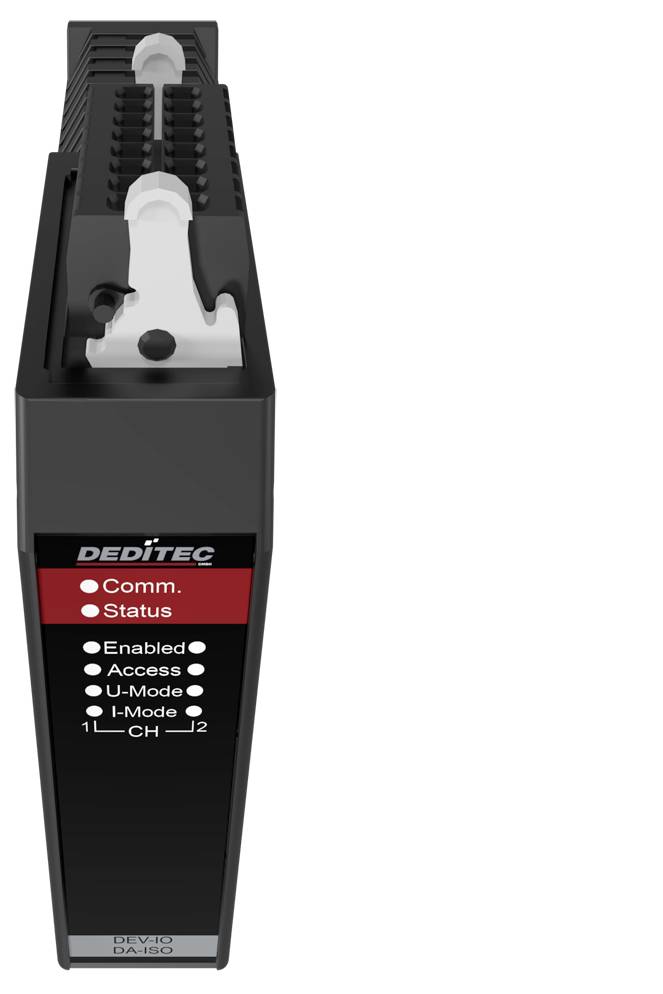

Czarna jednostka DEDIC z czerwonymi i czarnymi diodami LED na przednim panelu oraz etykietami dla Comm., Status, Enabled, Access, U-Mode, I-Mode i CH U2.
1/3
Karta katalogowa (PDF)
Numer producenta
Numer produktu
Dostawa w czw. 5.11
Liczba
Suma (3079,00 zł / Sztuka)
3079,00 zł
2503,25 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

Konwerter poziomu Deditec UC-CAN-U-DA2-16ISO

  • Konwerter CAN D/A do wyjścia analogowego wartości zadanej przez magistralę CAN
  • 2 kanały D/A, każdy o rozdzielczości 16 bitów
  • Wyjścia napięciowe: 0-5 V, 0-10 V / 0..10 V, ±5 V, ±10 V
  • Wyjścia prądowe: 0–20 mA, 4–20 mA, 0–24 mA
  • Separacja galwaniczna kanałów D/A od siebie do maks. 1000 V AC
  • Izolacja galwaniczna do zasilania do maks. 500 V AC
  • CAN 2.0A / CAN 2.0B z szybkością transmisji od 10 kbit/s do 1 Mbit/s
  • Otwarty protokół CAN i tryb automatycznego TX/RX
  • Interfejs USB-C do uruchamiania i parametryzacji
  • Czas konwersji przetwornika cyfrowo-analogowego: 10–12 µs
  • Napięcie zasilania: +12 V do +24 V DC
  • Montaż na szynie DIN 35 x 7,5 mm
  • Dwa analogowe wyjścia D/A do precyzyjnych sygnałów napięcia i prądu poprzez magistralę CAN
  • Rozdzielczość 16-bitowa umożliwiająca precyzyjne określanie wartości zadanych
  • Zakresy wyjściowe dla typowych sygnałów przemysłowych i standardowych, takich jak 0–10 V i 4–20 mA
  • Dokładność względna: min. -16 LSB / maks. +16 LSB
  • Dryft temperaturowy wartości pełnej skali: ±1 ppm / °C
  • Czas konwersji: 10–12 µs dla szybkiego wyjścia D/A w aplikacjach sterujących i regulacyjnych
  • Interfejs CAN poprzez 9-pinowe złącze D-sub
  • Obsługa CAN 2.0A i CAN 2.0B
  • Interfejs CAN z izolacją galwaniczną do 500 V
  • Otwarty protokół CAN umożliwiający integrację z istniejącymi architekturami magistrali CAN
  • Tryb Auto-TX/RX do automatycznego przetwarzania pakietów CAN
  • Interfejs USB-C z interfejsem USB 2.0 / USB 1.1 do 480 Mbit/s

Dane techniczne

  • Montaż: szyna DIN TS 35 x 7,5 mm
  • Podłączenie: 16-pinowe złącze sprężynowe WAGO (zabezpieczone przed błędnym podłączeniem)
  • Protokół CAN: Otwarty protokół CAN, tryb automatycznego nadawania/odbioru
  • Bezpieczeństwo: tryb awaryjny w przypadku utraty komunikacji
Rodzaj produktu

Konwerter poziomu

Interfejs Advantech

CAN Bus

USB

Model katalogowy producenta

UC-CAN-U-DA2-16ISO

Napięcie robocze

7 V/DC

24 V/DC

Maksymalna temperatura robocza

50 °C

Minimalna temperatura robocza

10 °C

Napięcie robocze

7 V do 24 V DC

Zakres temperatury roboczej

10 do 50 °C

Ilość wejść / wyjść

2

Ilość wejść

0 x

Ilość wyjść

2 x

Wymiary

(S x W) 22.5 mm x 120 mm

Maksymalny pobór natężenia

130 mA

Wysokość produktu

120 mm

Szerokość produktu

22.5 mm

Numer katalogowy producenta

UC-CAN-U-DA2-16ISO

Specyfikacja

Moduł przetwornika cyfrowo-analogowego magistrali CAN 2-kanałowy (16-bitowy) z interfejsem konfiguracyjnym USB-C i izolacją galwaniczną

Wyjścia

2 wyjścia analogowe (izolowane galwanicznie, rozdzielczość 16 bitów)

Interfejs

Magistrala CAN (5-pinowa Phoenix Contact)
USB (USB-C do konfiguracji)

Pobór prądu

130 mA

UKCA

tak

Do pobrania

Karta katalogowa

Karta katalogowa 3796602 Konwerter poziomu Deditec UC-CAN-U-DA2-16ISO CAN Bus, USB 7 V/DC, 24 V/DC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3796602 Konwerter poziomu Deditec UC-CAN-U-DA2-16ISO CAN Bus, USB 7 V/DC, 24 V/DC

Opis

Przetwornik cyfrowo-analogowy UC-CAN 16-bit to 2-kanałowy moduł magistrali CAN przeznaczony do precyzyjnego przesyłania analogowych wartości zadanych w przemyśle, automatyce, pomiarach i technologii sterowania. Jako przetwornik cyfrowo-analogowy CAN moduł przekształca komunikację CAN na analogowe sygnały napięciowe lub prądowe i udostępnia dwa galwanicznie izolowane wyjścia cyfrowo-analogowe o rozdzielczości 16 bitów. Obsługiwane napięcia obejmują 0–5 V, 0–10 V, ±5 V i ±10 V, a także 0–20 mA, 4–20 mA i 0–24 mA. Czas konwersji wynoszący 10–12 µs umożliwia realizację zadań sterowania krytycznych czasowo, na przykład w przypadku siłowników, zaworów, przetwornic częstotliwości, stanowisk testowych i rozproszonych systemów CAN.

Opis tego produktu został przetłumaczony automatycznie.

Charakterystyka

  • Tryb I
  • Tryb U
  • Funkcjonalność M2M
  • automatyczny tryb CAN-RX/TX
  • SUROWA PUSZKA
  • Protokół J1939
  • Bezpłatne oprogramowanie do konfiguracji i testowania
  • Interfejs konfiguracyjny USB
  • Napięcie zasilania: +7 V do +24 V DC
  • Paski sprężynowe wtykowe z mechanizmem blokującym
  • Montaż na szynie DIN 35 mm x 7,5 mm
  • Temperatura pracy: +10 °C do +50 °C (rozszerzony zakres temperatur dostępny na życzenie)
  • Nadaje się do typowych środowisk przemysłowych, wewnętrznych i szaf sterowniczych

Zakres dostawy

  • Kabel USB, wtyczka A do wtyczki C
  • Złącze 5-pinowe
  • 2x złącze 16-pinowe
  • Narzędzie do aktywacji złącz Wago
  • Złącza szynowe DIN

Wymagania systemowe

  • Windows, Linux
