Laserfuchs Laser krzyżowy krzyżowe 3.5 mW

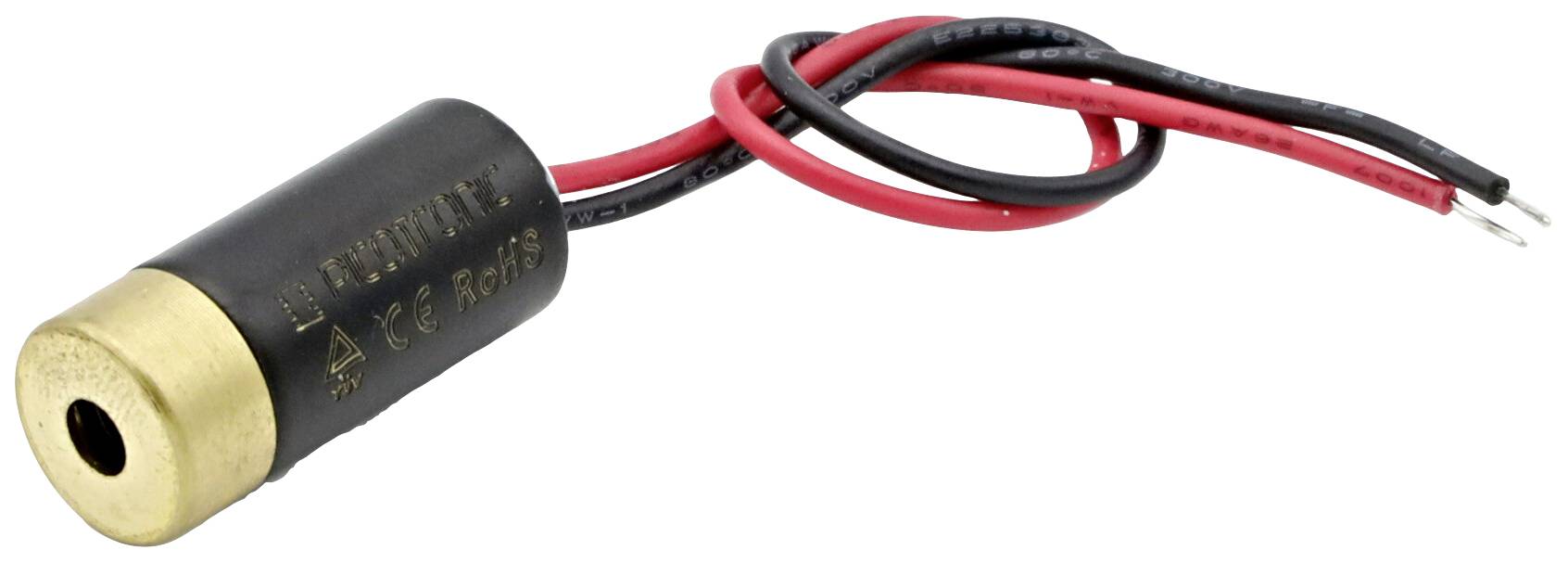

Mały, cylindryczny moduł diody laserowej z przewodami i metalowym czołem, stosowany w aplikacjach precyzyjnych.

Brązowa paczka z zeskanowanym kodem kreskowym i etykietą wysyłkową, na której widnieje 'DE-DPD-0156'. Widoczny czerwony znacznik skanowania.

Rysunek techniczny koła o średnicy 10, na którym przedstawiono również mniejsze koło o średnicy 3,6, oba wyśrodkowane.

Rysunek techniczny cylindrycznego obiektu o długości 22 mm i średnicy 10 mm. Po prawej stronie wystają dwa przewody.

Cylindryczny opornik elektryczny z dwoma przyłączami przewodowymi.

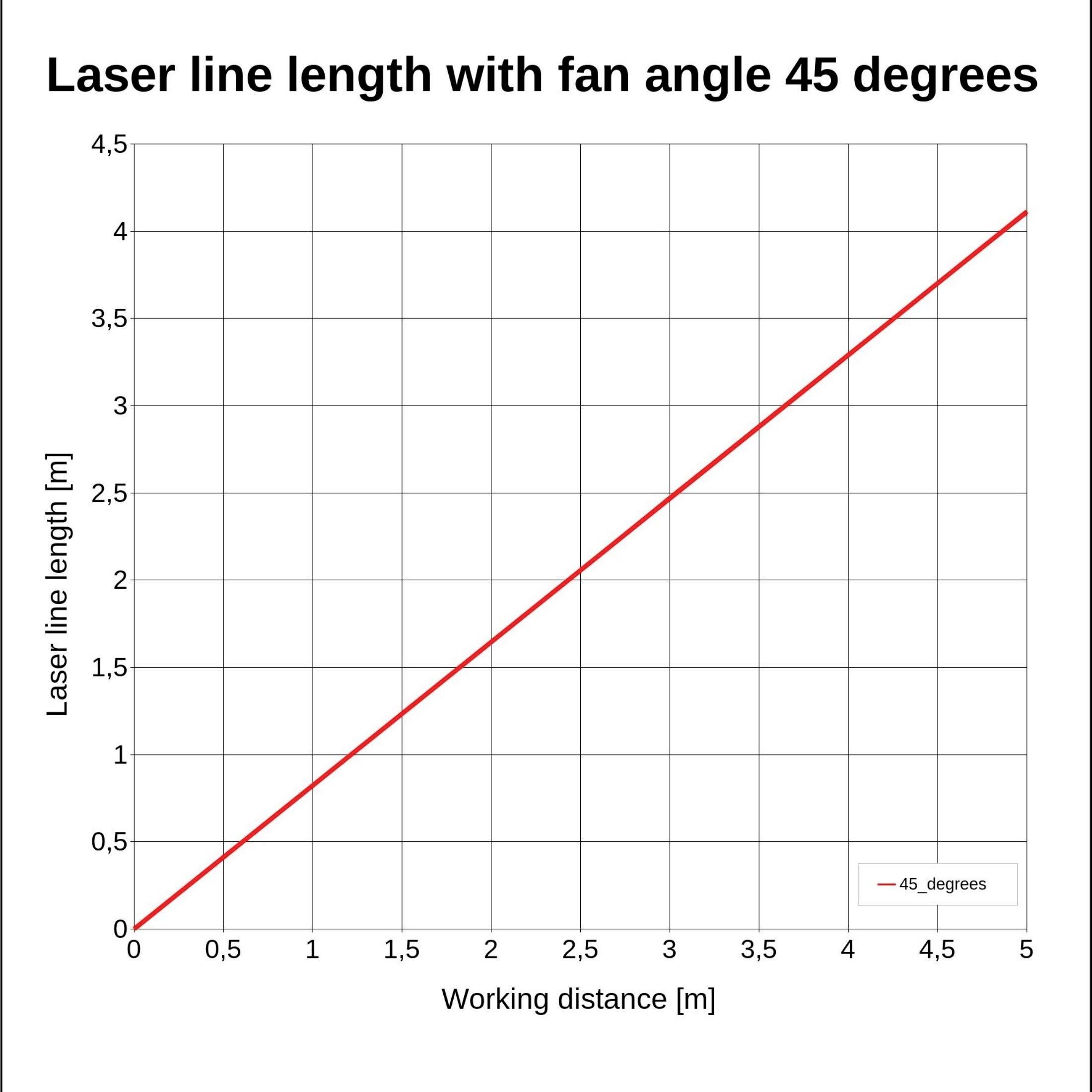

Diagram przedstawia zależność między odległością roboczą a długością linii laserowej przy kącie wachlarza wynoszącym 45 stopni. Linia wzrasta liniowo.

1/6

Rodzaj produktu

Laser krzyżowy

Charakterystyka świecenia

krzyżowe

Długość fali

650 nm

Moc

3.5 mW

Średnica produktu

6 mm

Dostawa w pon. 28.09

25 Sztuki

Liczba

Sztuki

Suma (88,62 zł / Sztuka)

88,62 zł

109,00 zł

z VAT (klient indywidualny)

Cena netto

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Laser krzyżowy, czerwony, 650nm, 5mW, 45°, laser klasy 1, skupienie 1m, 3-12V DC, 10x22mm

Klasa lasera: 1
Charakterystyka świecenia: krzyżowe

Dodatkowe informacje:

Dane techniczne

Materiał mosiądz
Moc optyczna: 3,5 mW
Żywotność: 3000 godzin
Temperatura robocza: od -20°C do 40 °C
Temperatura przechowywania od -40°C do 80 °C
Kształt belki: krzyż
Klasa lasera 1
Rozbieżność: H - 1,0 mrad
Kąt rozwarcia: 45 °
Zasięg: 1 m
Optyka: Soczewka akrylowa
Technologia laserowa: diodowa
Ostrość: stała (1000 mm)
Potencjał mieszkaniowy: VDD(+)
Potencjał obudowy: VDD(+) Ostrość: stała (1000mm)
Kolor kabla GND: czarny
Długość przewodu: 100 mm
Typ kabla: 26AWG, 0,14 mm²
Średnica wyjściowa optyki: 6 mm

Rodzaj produktu: Laser krzyżowy

Charakterystyka świecenia: krzyżowe

Właściwość ogniskowania: stałe ognisko 1000 mm

Długość fali: 650 nm

: 3.5 mW

Średnica produktu: 6 mm

Długość produktu: 22 mm

Klasa lasera: 1

Kąt przesłony: 45°

Rozbieżność wiązki: 1.0 mrad

Odległość robocza: 1 m

Napięcie robocze: 12 V/DC

Natężenie robocze: 20 mA

Materiał: mosiądz

Wymiary: (Ø x D) 6 mm x 22 mm

Waga: 9 g

Zgodne z RoHS: Tak

Szerokość produktu: 10 mm

Maksymalna temperatura: 40 °C

Minimalna temperatura: -20 °C

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2987455 Laserfuchs Laser krzyżowy krzyżowe 3.5 mW

Informacje

Informacje 2987455 Laserfuchs Laser krzyżowy krzyżowe 3.5 mW

Deklaracja zgodności

Deklaracja zgodności 2987455 Laserfuchs Laser krzyżowy krzyżowe 3.5 mW

Opis

Charakterystyka

Laser krzyżowy, czerwony, 650nm, 5mW, 45°, laser klasy 1, skupienie 1m, 3-12V DC, 10x22mm
Typ LFC650-5-12(10x22)45 to laser do rzutowania czerwonego krzyża laserowego o długości fali 650nm. Laser ma bardzo kompaktową konstrukcję (10x22mm). Żywotność modułu laserowego przekracza 3000 godzin. Kąt otwarcia 45° tworzy krzyż laserowy o długości 0,8 m w odległości 1 m. Jako zasilacz możesz wykorzystać np. nasz zasilacz LFNT-3. Ten laser krzyżowy jest stosowany na przykład w urządzeniach niwelacyjnych, systemach znakowania laserowego i do precyzyjnego pozycjonowania obiektów. Typowe obszary zastosowań to zastosowania niskokosztowe. Moduł ten należy do klasy lasera 1.
Charakterystyka wiązki: krzyżowa, grubość linii 1,2 mm przy 1 m
Parametry optyczne: klasa lasera 1; Ostrość 1 m
Kompaktowa konstrukcja: 10x22mm; Kąt otwarcia: 45°; Odchylenie osi: do 3,0°
Kąt otwarcia (45°) wytwarza linię lasera o długości 0,8 m przy odległości roboczej 1 m.
Do zastosowań np. w poziomicach laserowych, systemach znakowania laserowego, robotyce i sektorze pokazowym. Zasilanie 3V do 12V. Do zasilania można wykorzystać na przykład nasz zasilacz Picotronic LFNT-3.
