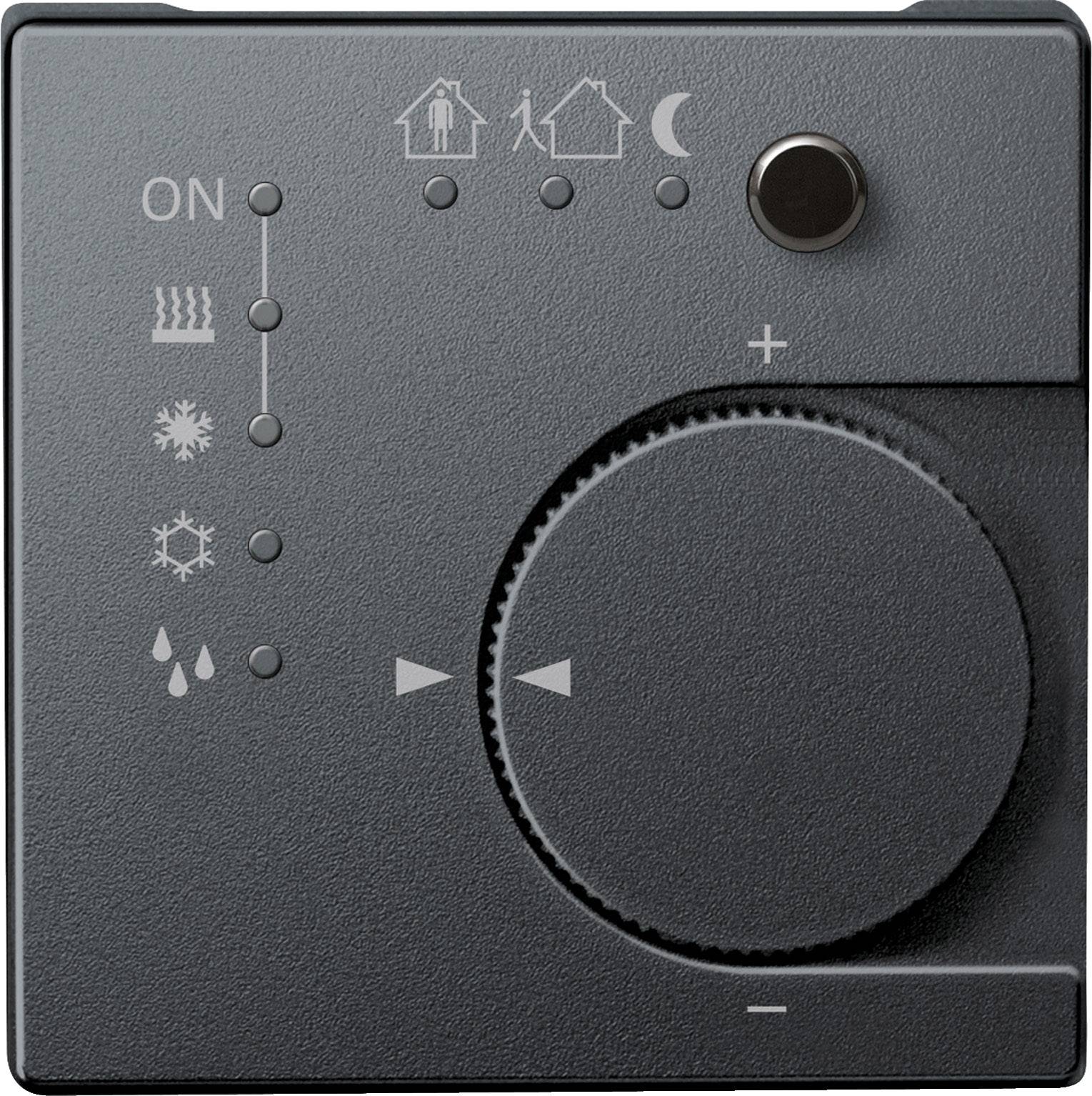

Moduł czujnika dotykowego Merten 616814 616814

W systemie projektowania M. Urządzenie jest termostatem pokojowym i wejściem binarnym. W zależności od trybu pracy, aktualnej wartości zadanej temperatury i temperatury w pomieszczeniu, zmienna sterująca do sterowania ogrzewaniem lub chłodzeniem jest przesyłana do KNX. Temperaturę można wykryć za pomocą wewnętrznego lub zewnętrznego czujnika temperatury, który należy podłączyć do listwy zaciskowej interfejsu przycisku. Interfejs przycisku wewnętrznie generuje napięcie sygnału do podłączenia maks. czterech konwencjonalne przyciski / styki bezpotencjałowe. Spośród nich dwa wejścia można wykorzystać do podłączenia diod LED o niskim prądzie. Z zintegrowanym złączem magistralnym. Połączenie magistrali odbywa się za pośrednictwem terminala przyłączeniowego magistrali. Funkcje oprogramowania KNX: Funkcje regulatora temperatury w pomieszczeniu: Typ sterownika: sterowanie 2-punktowe, ciągłe sterowanie PI, sterowanie przełączaniem PI (PWM). Wyjście: Ciągłe w zakresie 0..100% lub włączanie / wyłączanie. Tryb sterownika: ogrzewanie z jednym wyjściem kontrolera. -Chłodzenie za pomocą wyjście regulatora. -Ogrzewanie i chłodzenie z osobnymi wyjściami regulatora. -Ogrzewanie i chłodzenie za pomocą wyjście regulatora. -2-poziomowy regulator ogrzewania z 2 wyjściami. -2-poziomowy chłodzenie z 2 wyjściami regulatora. Tryby pracy: komfort, wzrost komfortu, gotowość, obniżenie w nocy, ochrona przed mrozem / przegrzaniem. Działanie: Regulacja nastawy za pomocą pokrętła w zakresie parametryzacji, funkcja przycisku obecności parametryzowalna / dezaktywowana. Zabezpieczenie zaworu, kontrola zamka. Funkcje Interfejs przycisku: Przełączanie, ściemnianie, żaluzje, nadajnik wartości (przetwornik wartości ściemniania, rozszerzenie dla miejsc oświetlanych z funkcją z / bez pamięci, przetwornik wartości temperatury, nadajnik wartości jasności). Interfejs przycisku: do 4 wejść, z których 2 mogą być używane jako wyjścia, a drugi do podłączenia czujnika zdalnego. Napięcie wyjściowe: 5 V (SELV). Prąd wyjściowy: maks. 0,8 mA. Maks. Długość przewodu: wejść/wyjść maks. 5 m, czujnik zdalny maks. 50 m. Akcesoria: ==> czujnik zdalny do KNX regulator temperatury pomieszczenia UP/PI 616790. Materiał: tworzywo termoplastyczne satynowe. Kolor: antracytowy
