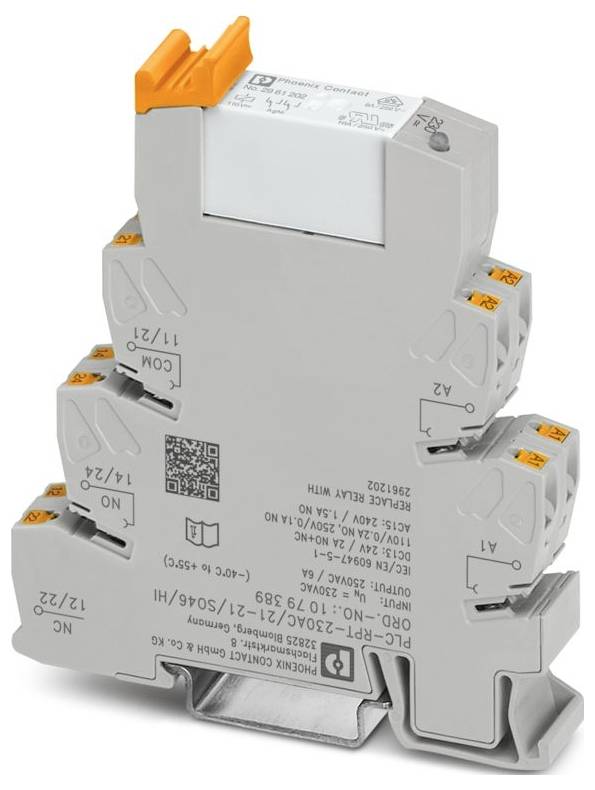

Zdjęcie poglądowe
moduł przekaźnikowy Phoenix Contact PLC-RPT-230AC/21-21/SO46/HI
Rodzaj produktu
moduł przekaźnikowy
Rodzaj styku
2 zestyki przełączne
Maksymalne napięcie przełączania
250 V DC/AC
Model katalogowy producenta
PLC-RPT-230AC/21-21/SO46/HI
Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
5 Sztuki
Liczba (Rozmiar opakowania 10 szt.)
Suma (2689,00 zł / Sztuka)
2689,00 zł
2186,18 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
Dostępnych jest tylko 5 zestaw/y
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Interfejs PLC
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (pojedyncza końcówka przewodu); 2x 0,5 mm² ... 1 mm² (podwójna końcówka przewodu)
- Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
- Przekrój przewodu AWG: 26 ... 14
- Szerokość: 14 mm
- Wysokość: 80 mm
- Głębokość: 94 mm
- Kolor: szary (RAL 7042)
- Warunki środowiskowe: Warunki środowiskowe
- Temperatura otoczenia (praca): -40 ° C ... 50 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Wysokość: ≤ 2000 m
- Normy/Przepisy: IEC 60947-5-1
- Typ montażu: montaż na szynie DIN
- Kategoria przepięcia III
- Stopień zanieczyszczenia: 2
- Końcówka odizolowanego przewodu: 10 mm
- Pozycja montażowa: dowolna
- Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
- Maksymalna strata mocy w warunkach nominalnych: 1,04 W.
- Tryb pracy: 100% ED
- CE: CE
- Certyfikat: TAE0000196
- Zakres napięcia wejściowego: 190 V AC ... 264 V prądu przemiennego (20 °C)
- Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
- Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową
- Obwód zabezpieczający: Mostek prostowniczy
- Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
- Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
- Maksymalne napięcie przełączania: 250 V AC/DC (W przypadku napięć większych niż 250 V (L1, L2, L3) między tymi samymi zaciskami sąsiadujących modułów, należy zainstalować płytę rozdzielającą PLC-ATP. Mostkowanie potencjałów uzyskuje się wtedy za pomocą FBST 8-PLC...lub...FBST 500...)
- Zastosowanie: Filtr przeciw zakłóceniom
- Maksymalny prąd rozruchowy: 15 A (300 ms)
- Izolacja: Izolacja podstawowa; Bezpieczna separacja, wzmocniona izolacja i 6 kV pomiędzy obwodem wejściowym a ścieżkami prądowymi styków wyjściowych
- Status konserwacji danych: Status konserwacji danych
- Data ostatniej aktualizacji danych: 20 stycznia 2026 r.
- Napięcie wejściowe znamionowe UN: 230 V AC
- Typowy prąd wejściowy przy UN: 14 mA (50 Hz)
- Wskaźnik zasilania: Żółta dioda LED
- Konfiguracja styków: 2 styki przełączne
- Maksymalny prąd ciągły: 6 A
- Klasa palności wg UL 94 (obudowa): V0 (obudowa)
- UKCA: UKCA
- Dane dotyczące budowy statków: Dane dotyczące budowy statków
- Temperatura: D
- Wilgotność: A
- Wibracje: B/C
- EMC: B
- Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
- Mierzone napięcie szczytowe: 4 kV
- Właściwości izolacyjne: odległości między obwodami w powietrzu i odległości między obwodami: Właściwości izolacyjne: odległości między obwodami w powietrzu i odległości między obwodami
- Odległości powietrzne i powierzchniowe między obwodami: Odległości powietrzne i powierzchniowe między obwodami
- Stopień ochrony (gniazdo przekaźnika): IP20 (gniazdo przekaźnika)
- Klasa ochrony (przekaźnik): RT III (przekaźnik)
- Stopień ochrony (miejsce instalacji): ≥ IP54 (miejsce instalacji)
- Przełączanie: Przełączanie
- Żywotność mechaniczna: 3 x 10⁷ cykli przełączania
- Napięcie probiercze (uzwojenie/styk): 4 kV AC (50 Hz, 1 min., uzwojenie/styk)
- Strona patogenu: Strona patogenu
- Zachowanie podczas przełączania napędu: Monostabilny
- Napęd (biegunowość): spolaryzowany
- Typowy czas reakcji: 10 ms
- Typowy czas nawrotu: 8 ms
- Rodzaj styku przełączającego: Styk pojedynczy
- Materiał styku AgNi
- Minimalne napięcie przełączania: 5 V AC/DC (10 mA)
- Minimalny prąd przełączania: 10 mA (5 V)
- Maksymalna moc przełączania (obciążenie rezystancyjne): 140 W (przy 24 V DC); 85 W (przy 48 V DC); 60 W (przy 60 V DC); 44 W (przy 110 V DC); 57 W (przy 220 V DC); 1500 VA (przy 250 V AC)
- Moc przełączania: 2 A (przy 24 V, DC13); 0,2 A (przy 250 V, DC13); 3 A (przy 24 V, AC15); 3 A (przy 120 V, AC15); 3 A (przy 250 V, AC15)
- Napięcie znamionowe (dołączony przekaźnik elektromechaniczny): 110 V DC
- Napięcie probiercze (przełączalne): 2,5 kV AC (50 Hz, 1 min., przełączalne)
- Strata mocy wejściowej przy UN: 3 VA
- Próg załączenia: 190 V AC
- Próg wyłączenia: 170 V AC
- Obwód wejściowy: obwód RC z przełącznikiem progowym
- Rodzaj produktu
moduł przekaźnikowy
- Model katalogowy producenta
PLC-RPT-230AC/21-21/SO46/HI
- Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
- Minimalne napięcie robocze
190 V/AC
- Maksymalne napięcie robocze
264 V/AC
- Czas reakcji
10 ms
- Czas rozpadu
8 ms
- Rodzaj styku
2 zestyki przełączne
- Materiał styku
AgNi
- Maksymalne napięcie przełączania
250 V DC/AC
- Maksymalna moc przełączania
1500 VA
- Cechy przekaźnika
wtykowy
IP20
- Maksymalna temperatura
50 °C
- Minimalna temperatura
-40 °C
- Głębokość produktu
94 mm
- Szerokość produktu
14 mm
- Wysokość produktu
80 mm
- Wymiary
(S x W x G) 14 x 80 x 94 mm
- Zawartość
10 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3563327 moduł przekaźnikowy Phoenix Contact PLC-RPT-230AC/21-21/SO46/HI
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563327 moduł przekaźnikowy Phoenix Contact PLC-RPT-230AC/21-21/SO46/HI
Opis
PLC-INTERFACE, składający się z podstawowego zacisku PLC-BSC.../21-21/SO46/HI ze złączem wtykowym i wtykowym przekaźnikiem miniaturowym ze stykiem mocy, 2 stykami przełącznymi, znamionowym napięciem wejściowym 230 V AC, ze zdefiniowanymi progami załączania i wyłączania
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
