Moduł przekaźnikowy Phoenix Contact PLC-RPT- 24DC/2X21/FG

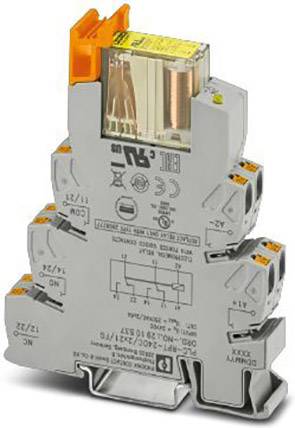

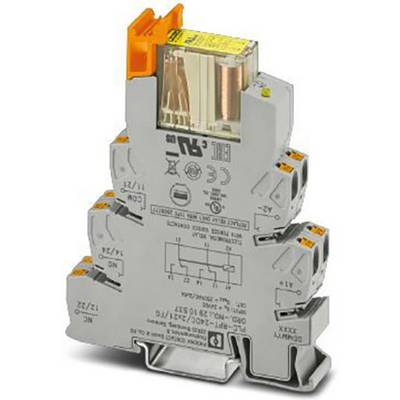

Szary, elektryczny przekaźnik sprzęgający z pomarańczową dźwignią i napisami przedstawia schematy połączeń i specyfikacje techniczne.

Zdjęcie poglądowe

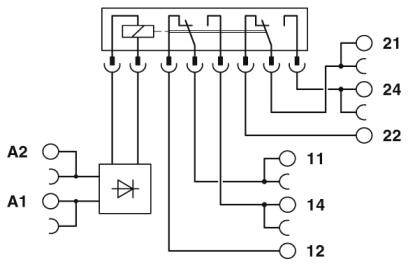

Schemat elektryczny z przełącznikami, diodami i zaciskami przedstawiającymi różne ścieżki przewodzenia.

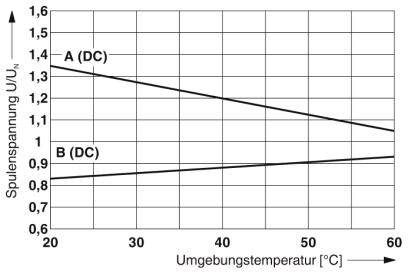

Diagram przedstawia zmianę napięcia cewki (U/UN) w zależności od temperatury otoczenia (°C) dla dwóch cewek prądu stałego A i B.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Moduł przekaźnikowy

Rodzaj styku

2 zestyki przełączne

Napięcie znamionowe

24 V/DC

Maksymalne napięcie przełączania

250 V DC/AC

Model katalogowy producenta

PLC-RPT- 24DC/2X21/FG

Karta katalogowa (PDF)

Szybka dostawa w wt. 22.09

14 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (169,92 zł / Sztuka)

169,92 zł

209,00 zł

z VAT (klient indywidualny)

Cena netto

tylko 40,64 zł

Zgłoś wątpliwości prawne

Dane techniczne

Temperatura otoczenia (przechowywanie/transport): Od -20°C do +85°C.
Wejściowe napięcie znamionowe: 24 V/DC
Typowy prąd wejściowy: 30 ma
Napięcie cewki 24 V/DC
Układ ochronny: Dioda bocznikująca
Wskaźnik zasilania: Żółta dioda LED
Rodzaj styku przełączającego: Styk pojedynczy
Prąd przełączania min. 10 ma (5 V)
Prąd włączenia maks. 6 A.
Prąd stały graniczny: 6 A.
WYDAJNOŚĆ WYŁĄCZANIA (OBCIĄŻENIE REZYSTANCYJNE) MAKSYMALNIE: 144 W (24 V/DC), 288 W (48 V/DC), 88 W (110 V/DC), 110 W (220 V/DC), 1500 VA (250 V/AC)
Moc przełączania min. 150 mW
ZDOLNOŚĆ PRZEŁĄCZANIA: 3 A (24 V, DC13), 3 A (230 V, AC15)
Długość zdejmowania izolacji: 8 mm
Przekrój przewodu: 0.14 mm2 - 2.5 m²
Przekrój przewodu AWG 26 - 14

Rodzaj produktu: Moduł przekaźnikowy

Model katalogowy producenta: PLC-RPT- 24DC/2X21/FG

Połączenie komponentów: zacisk push-in

Kolor: szary

Czas reakcji: 10 ms

Czas rozpadu: 10 ms

Rodzaj styku: 2 zestyki przełączne

Materiał styku: AgNi

Napięcie znamionowe: 24 V/DC

Maksymalne napięcie przełączania: 250 V DC/AC

Żywotność mechaniczna: 10000000

: IP20
IP54

Maksymalna temperatura: +60 °C

Minimalna temperatura: -20 °C

Głębokość produktu: 104 mm

Szerokość produktu: 14 mm

Wysokość produktu: 80 mm

Wymiary: (S x W x G) 14 x 80 x 104 mm

Zawartość: 1 szt.

Do pobrania

Karta katalogowa

Karta katalogowa 2225808 Moduł przekaźnikowy Phoenix Contact PLC-RPT- 24DC/2X21/FG

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2225808 Moduł przekaźnikowy Phoenix Contact PLC-RPT- 24DC/2X21/FG

Opis

INTERFEJS PLC, składający się z gniazda przekaźnika i wtykanego przekaźnika bezpieczeństwa z wymuszonymi stykami zgodnie z DIN EN 50205, połączenie Push-in, 2 zestyki przełączne, wymuszony sygnał wejściowy: 24 V DC

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
