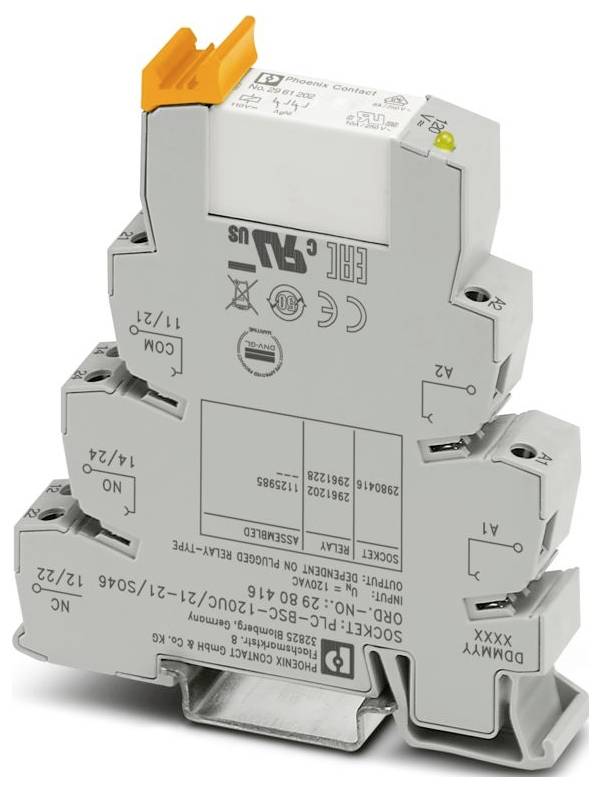

Zdjęcie poglądowe
moduł przekaźnikowy Phoenix Contact PLC-RSC-120UC/21-21/SO46
Rodzaj produktu
moduł przekaźnikowy
Rodzaj styku
2 zestyki przełączne
Maksymalne napięcie przełączania
250 V DC/AC
Model katalogowy producenta
PLC-RSC-120UC/21-21/SO46
Połączenie komponentów
śrubowe
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
10 Sztuki
Liczba (Rozmiar opakowania 10 szt.)
Suma (919,00 zł / Sztuka)
919,00 zł
747,15 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
Dostępnych jest tylko 10 zestaw/y
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Interfejs PLC
- Rodzaj połączenia: śrubowe.
- Gwint śrub M3
- Moment dokręcania: 0,6 Nm ... 0,8 Nm
- Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (pojedyncza końcówka przewodu); 2x 0,5 mm² ... 1,5 mm² (podwójna końcówka przewodu)
- Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
- Przekrój przewodu AWG: 26 ... 14
- Szerokość: 14 mm
- Wysokość: 80 mm
- Głębokość: 94 mm
- Kolor: szary (RAL 7042)
- Warunki środowiskowe: Warunki środowiskowe
- Temperatura otoczenia (praca): -40 ° C ... 55 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Wysokość: ≤ 2000 m
- Normy/Przepisy: IEC 60947-5-1
- Typ montażu: montaż na szynie DIN
- Kategoria przepięcia III
- Stopień zabrudzenia 3
- Końcówka odizolowanego przewodu: 8 mm
- Pozycja montażowa: dowolna
- Instrukcja obsługi: Należy zastosować zabezpieczenie przed dotykiem przedmiotu (w przypadku występowania napięć)> 25 V AC/60 V DC) musi zostać zapewnione przez instalatora systemu. Jest to urządzenie do zabudowy, nie posiadające zabezpieczenia przed bezpośrednim kontaktem.
- Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
- Maksymalna strata mocy w warunkach nominalnych: 0,84 W.
- Tryb pracy: 100% ED
- CE: CE
- Certyfikat: TAE0000196
- Zakres napięcia wejściowego: 94,8 V AC ... 168 V prądu przemiennego (20°C); 93,5 V prądu stałego... 168,3 V prądu stałego (20 °C)
- Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
- Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową
- Obwód zabezpieczający: Mostek prostowniczy; Sieć RC
- Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
- Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
- Maksymalne napięcie przełączania: 250 V AC/DC
- Wskaźnik stanu: dioda LED (żółta)
- Zastosowanie: Filtr przeciw zakłóceniom
- Maksymalny prąd rozruchowy: 15 A (300 ms)
- Izolacja: Izolacja podstawowa
- Status konserwacji danych: Status konserwacji danych
- Data ostatniej aktualizacji danych: 12.01.2026
- Napięcie znamionowe wejściowe UN: 120 V AC; 110 V DC
- Typowy prąd wejściowy przy UN: 8,5 mA (50 Hz); 9,5 mA (60 Hz)
- Konfiguracja styków: 2 styki przełączne
- Maksymalny prąd ciągły: 6 A
- UKCA: UKCA
- Dane dotyczące budowy statków: Dane dotyczące budowy statków
- Temperatura: D
- Wilgotność: A
- Wibracje: B/C
- EMC: B
- Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
- Napięcie znamionowe izolacji: 250 V AC
- Znamionowe napięcie udarowe: 4 kV (bezpieczna izolacja, wzmocniona izolacja i 6 kV pomiędzy obwodem wejściowym i ścieżkami prądowymi styków wyjściowych)
- Właściwości izolacyjne: odległości między obwodami w powietrzu i odległości między obwodami: Właściwości izolacyjne: odległości między obwodami w powietrzu i odległości między obwodami
- Odległości powietrzne i powierzchniowe między obwodami: Odległości powietrzne i powierzchniowe między obwodami
- Stopień ochrony (gniazdo przekaźnika): IP20 (gniazdo przekaźnika)
- Klasa ochrony (przekaźnik): RT III (przekaźnik)
- Stopień ochrony (miejsce instalacji): IP54 (miejsce instalacji)
- Przełączanie: Przełączanie
- Żywotność mechaniczna: 3 x 10⁷ cykli przełączania
- Napięcie probiercze (uzwojenie/styk): 4 kVrms (50 Hz, 1 min., uzwojenie/styk)
- Strona patogenu: Strona patogenu
- Zachowanie podczas przełączania napędu: Monostabilny
- Napęd (biegunowość): spolaryzowany
- Typowy czas reakcji: 8 ms
- Typowy czas nawrotu: 15 ms
- Rodzaj styku przełączającego: Styk pojedynczy
- Materiał styku AgNi
- Minimalne napięcie przełączania: 5 V (10 mA)
- Minimalny prąd przełączania: 10 mA (5 V)
- Maksymalna moc wyłączania (obciążenie rezystancyjne): 144 W (24 V DC);96 W (48 V DC);60 W (60 V DC);44 W (110 V DC);57 W (220 V DC);1500 VA (250 V AC)
- Minimalna moc przełączania: 0,12 W
- Moc przełączania: 2 A (przy 24 V, DC13); 0,2 A (przy 250 V, DC13); 3 A (przy 24 V, AC15); 3 A (przy 250 V, AC15)
- Częstotliwość sieciowa: 50/60 Hz
- Napięcie znamionowe (dołączony przekaźnik elektromechaniczny): 60 V DC
- Typowe napięcie wyjściowe: 45 V AC
- Uwaga dotycząca materiału: Uwaga dotycząca materiału
- Rodzaj produktu
moduł przekaźnikowy
- Model katalogowy producenta
PLC-RSC-120UC/21-21/SO46
- Połączenie komponentów
śrubowe
- Minimalne napięcie robocze
94.8 V/AC
- Maksymalne napięcie robocze
168 V/AC
- Czas reakcji
8 ms
- Czas rozpadu
15 ms
- Rodzaj styku
2 zestyki przełączne
- Materiał styku
AgNi
- Maksymalne napięcie przełączania
250 V DC/AC
- Maksymalna moc przełączania
1500 VA
- Cechy przekaźnika
dioda LED
IP20
- Maksymalna temperatura
55 °C
- Minimalna temperatura
-40 °C
- Głębokość produktu
94 mm
- Szerokość produktu
14 mm
- Wysokość produktu
80 mm
- Wymiary
(S x W x G) 14 x 80 x 94 mm
- Zawartość
10 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3564571 moduł przekaźnikowy Phoenix Contact PLC-RSC-120UC/21-21/SO46
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3564571 moduł przekaźnikowy Phoenix Contact PLC-RSC-120UC/21-21/SO46
Opis
Interfejs PLC chroniący przed prądami i napięciami zakłócającymi po stronie sterowania. Składa się z podstawowego terminala PLC-BSC-120UC/21-21/SO46 ze złączem śrubowym i wtykowym przekaźnikiem miniaturowym ze stykiem mocy do 2x 8 A, 2 stykami przełącznymi, napięciem wejściowym 120 V AC
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
