Name: Moduł sprzęgający Dold IK8701.11 DC24V 24 V/DC 16 A 1 zestyk przełączny 1 szt.
Brand: Dold
SKU: 2359218
Availability: BackOrder

Biały elektryczny przełącznik z opisami i schematem połączeń z boku, zamontowany do podłączenia w systemie elektrycznym.

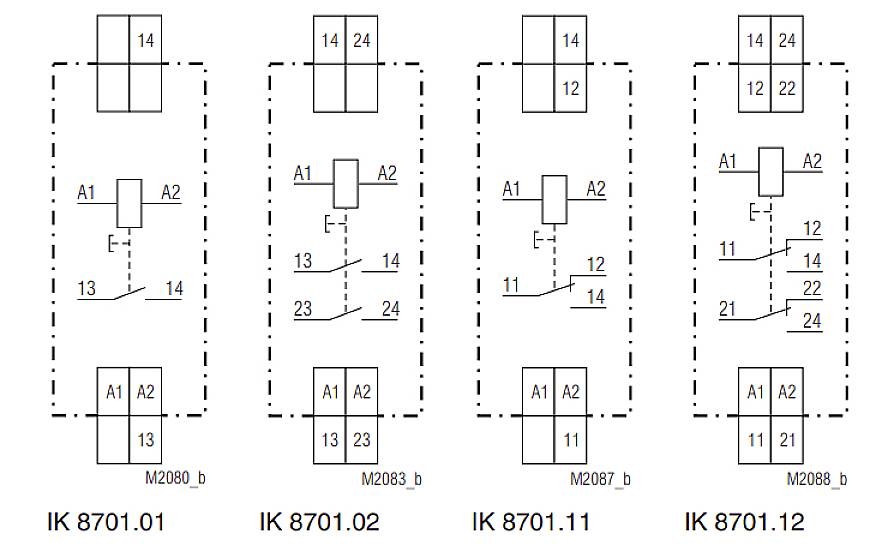

Cztery diagramy przedstawiają schematy elektryczne dla modeli IK 8701.01, IK 8701.02, IK 8701.11 oraz IK 8701.12 z różnymi rodzajami styków.

1/2

Zdjęcie poglądowe

Rodzaj produktu

Moduł sprzęgający

Rodzaj styku

1 zestyk przełączny

Napięcie znamionowe

24 V/DC

Maksymalne natężenie przełączania

16 A

Model katalogowy producenta

IK8701.11 DC24V

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w wt. 15.12

Suma (279,00 zł / Sztuka)

279,00 zł

226,83 zł

bez VAT (klient biznesowy)

Cena brutto

tylko 49,99 zł

Dostępne tylko dla klientów biznesowych

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przekaźnik

Zawartość: 1 szt.
IK8701.11 DC24V

Dane techniczne

życie mechaniczne> 1 000 000 cykli przełączania
Żywotność elektryczna przy obciążeniu rezystancyjnym AC 230 V
6 A 150 x 10000 cykli łączeniowych
10 A 75 x 10000 cykli łączeniowych
16 A 12 x 10000 cykli łączeniowych
Żarówki 1200 W.
Podłączenie przewodu: 2 x 2,5 mm² drut lub 2 x 1,5 mm² linka z tulejką lub 2 x 1 mm² linka z tulejką
Mocowanie przewodu: Płaskie zaciski z samozwalnianiem
Moment dokręcania: 0,8 Nm
Szybkie mocowanie: szyna DIN

Rodzaj produktu: Moduł sprzęgający

Model katalogowy producenta: IK8701.11 DC24V

Połączenie komponentów: terminal śrubowy

Kolor: biały

Czas reakcji: 30 ms

Czas rozpadu: 30 ms

Rodzaj styku: 1 zestyk przełączny

Napięcie znamionowe: 24 V/DC

Maksymalne natężenie przełączania: 16 A

Maksymalna moc przełączania: 1200 W

Cechy przekaźnika: przycisk do testowania

Maksymalna temperatura: +45 °C

Minimalna temperatura: -20 °C

Długość produktu: 89 mm

Szerokość produktu: 17.5 mm

Wysokość produktu: 58 mm

Wymiary: (D x S x W) 89 x 17.5 x 58 mm

Zawartość: 1 szt.

Waga: 100 g

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2359218 Moduł sprzęgający Dold IK8701.11 DC24V 24 V/DC 16 A 1 zestyk przełączny 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2359218 Moduł sprzęgający Dold IK8701.11 DC24V 24 V/DC 16 A 1 zestyk przełączny 1 szt.

Opis

Styki są uruchamiane za pomocą zawiasowej zwory za pomocą trzpienia. Po spadku napięcia wzbudzenia sprężyna przywraca zworę połączoną z nurnikiem do pozycji spoczynkowej. Styki można również obsługiwać ręcznie za pomocą przycisku na froncie. Ten przycisk służy również do wyświetlania pozycji przełącznika. Po naciśnięciu przycisku styki są zamknięte. Gdy nie jest zasilany, czerwony przycisk jest równo z przednią krawędzią.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
