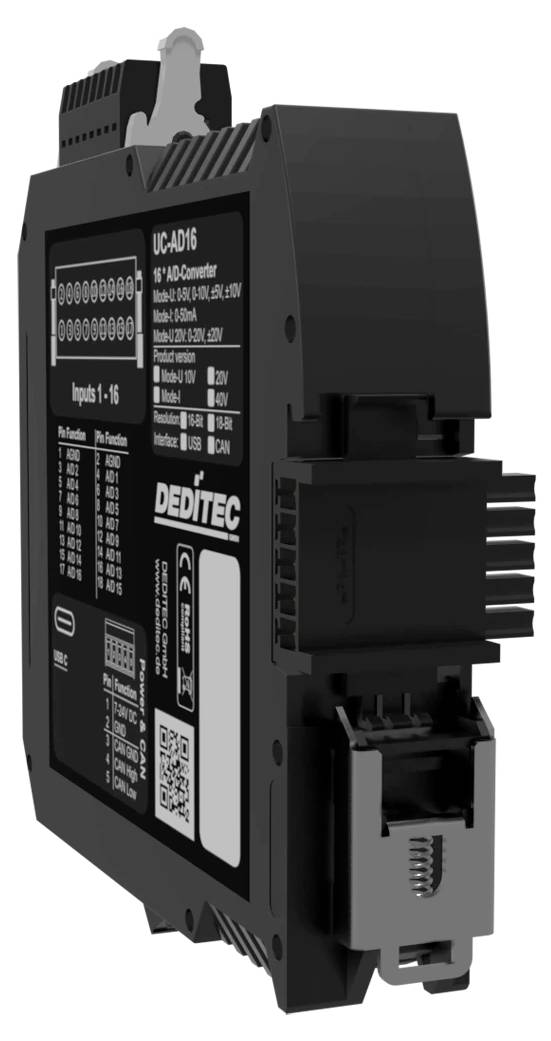

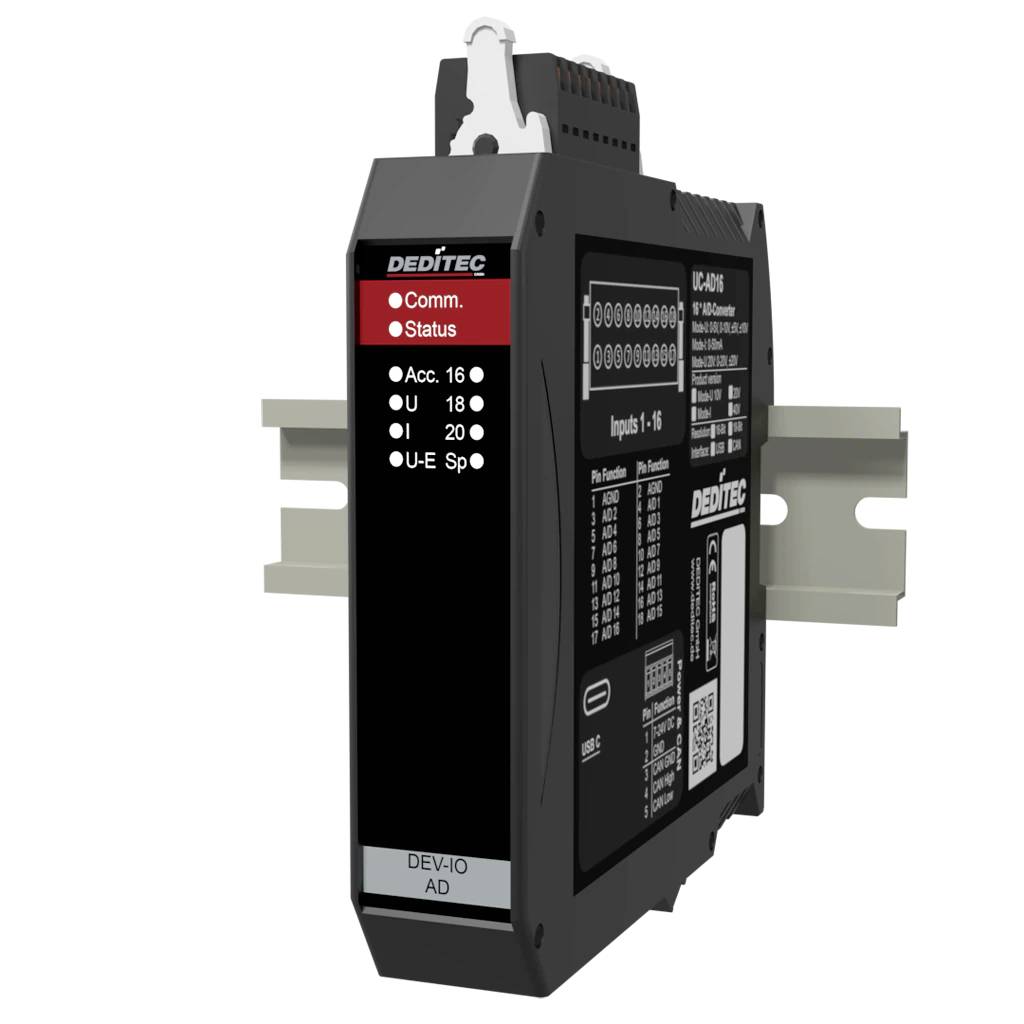

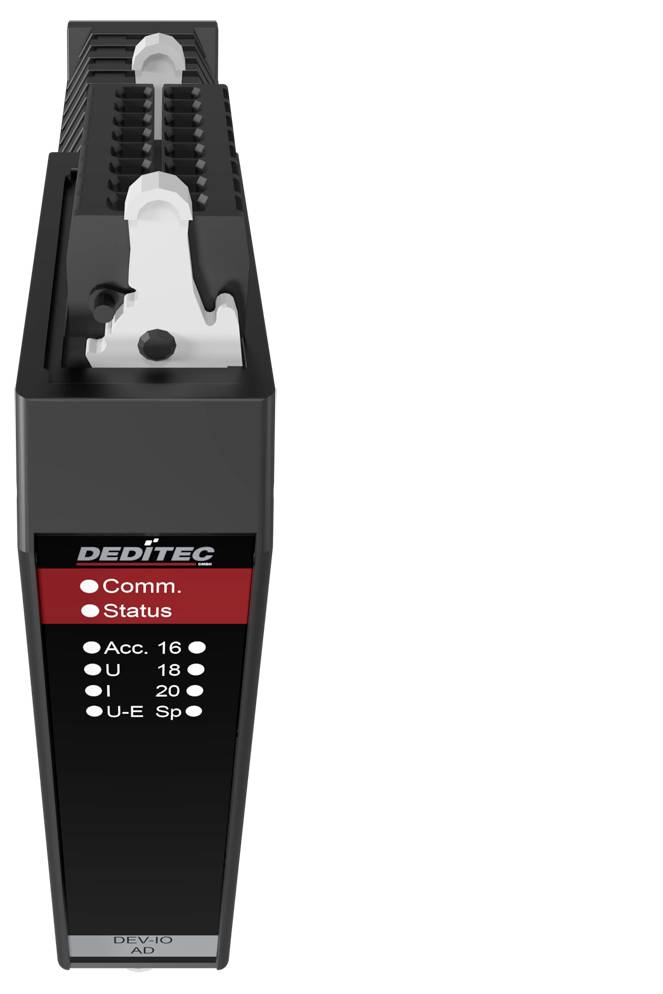

Moduł wejściowy Deditec UC-CAN-U-AD16-16 CAN Bus, USB 7 V/DC, 24 V/DC
Karta katalogowa (PDF)
Numer producenta
Numer produktu
Liczba
Suma (2689,00 zł / Sztuka)
2689,00 zł
2186,18 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Przetwornik analogowo-cyfrowy UC-CAN 16-bit (tryb U) – 16-kanałowy moduł magistrali CAN – z interfejsem konfiguracyjnym USB
- 16-kanałowy przetwornik analogowo-cyfrowy do sygnałów napięciowych analogowych
- Rozdzielczość w zależności od wariantu: 16 bitów na kanał
- Moduł magistrali CAN z CAN 2.0A / CAN 2.0B
- Otwarty protokół CAN do integracji z zastrzeżonymi systemami
- Interfejs CAN z izolacją galwaniczną do 500 V
- Dodatkowy interfejs USB-C do uruchamiania, serwisowania i bezpośredniego dostępu do modułu
- Filtr analogowo-cyfrowy do wygładzania zakłóceń w sygnale pomiarowym
- Kontrola zdarzeń dla prostej logiki „jeśli-to” w pamięci modułu
- Napięcie zasilania: +12 V do +24 V DC
- Montaż na szynie DIN do stosowania w szafach sterowniczych
- Interfejs CAN poprzez 9-pinowe złącze D-sub
- Obsługa CAN 2.0A i CAN 2.0B
- Szybkość transmisji CAN od 10 kbit/s do 1 Mbit/s
- Otwarty protokół CAN dla systemów sterowania, stanowisk testowych i systemów pomiarowych
- Tryb automatycznego TX/RX do automatycznego przetwarzania pakietów CAN
- USB-C jako dodatkowy punkt dostępu do parametryzacji, testowania i serwisu
- 16 analogowych kanałów A/D w konfiguracji single-ended
- Wersja 16-bitowa do pomiaru napięcia i prądu
- Nadaje się do pozyskiwania sygnałów z czujników analogowych w środowiskach pomiarowych i automatyzacyjnych
- Rezystancja wejściowa: ponad 500 kOhmów
- Szybkość konwersji przetwornika analogowo-cyfrowego: 4 µs
Dane techniczne
- Szybkość konwersji: 4 µs
- Rodzaj produktu
Moduł wejściowy
- Interfejs Advantech
CAN Bus
USB
- Model katalogowy producenta
UC-CAN-U-AD16-16
- Napięcie robocze
7 V/DC
24 V/DC
- Maksymalna temperatura robocza
50 °C
- Minimalna temperatura robocza
10 °C
- Napięcie robocze
7 - 24 V DC
- Zakres temperatury roboczej
10 do 50 °C
- Ilość wejść / wyjść
16
- Ilość wejść
16 x
- Ilość wyjść
0 x
- Wymiary
(S x W) 22.5 mm x 120 mm
- Maksymalny pobór natężenia
130 mA
- Wysokość produktu
120 mm
- Szerokość produktu
22.5 mm
- Numer katalogowy producenta
UC-CAN-U-AD16-16
- Specyfikacja
Moduł na szynę DIN (szyna montażowa TS 35 x 7,5 mm) w kompaktowej obudowie przemysłowej
- Wejścia
6 wejść analogowych (przetworników A/C) o rozdzielczości 16 bitów (single-ended)
- Interfejs
Magistrala CAN (obsługuje CAN 2.0A i CAN 2.0B do 1 Mbit/s, izolowana galwanicznie za pomocą optoizolatora)
USB (USB-C do konfiguracji, diagnostyki i serwisu za pomocą narzędzia DEDITEC ICT)
- Pobór prądu
130 mA
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3796604 Moduł wejściowy Deditec UC-CAN-U-AD16-16 CAN Bus, USB 7 V/DC, 24 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3796604 Moduł wejściowy Deditec UC-CAN-U-AD16-16 CAN Bus, USB 7 V/DC, 24 V/DC
Opis
UC-CAN-U-AD16-16 to przemysłowy 16-kanałowy moduł magistrali CAN przeznaczony do zdecentralizowanego pozyskiwania analogowych sygnałów napięciowych. Moduł UC-CAN-U-AD16-16 zapewnia 16 kanałów analogowo-cyfrowych z pojedynczym końcem i jest dostępny w rozdzielczości 16-bitowej. Zmierzone wartości przesyłane są poprzez CAN 2.0A/2.0B z otwartym protokołem CAN i automatycznym trybem TX/RX. Izolacja galwaniczna do 500 V, programowy filtr analogowo-cyfrowy i sterowanie zdarzeniami umożliwiają stosowanie urządzenia w przemysłowych systemach akwizycji danych pomiarowych, stanowiskach testowych, monitorowaniu maszyn i systemach automatyki opartych o magistralę CAN.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Tryb U
- Funkcjonalność M2M
- automatyczny tryb CAN-RX/TX
- SUROWA PUSZKA
- Protokół J1939
- Bezpłatne oprogramowanie do konfiguracji i testowania
- Interfejs konfiguracyjny USB
- Napięcie zasilania: +7 V do +24 V DC
- Paski sprężynowe wtykowe z mechanizmem blokującym
- Montaż na szynie DIN 35 mm x 7,5 mm
- Temperatura pracy: +10 °C do +50 °C (rozszerzony zakres temperatur dostępny na życzenie)
- Nadaje się do typowych środowisk przemysłowych, wewnętrznych i szaf sterowniczych
Zakres dostawy
- Kabel USB, wtyczka A do wtyczki C
- Złącze 5-pinowe
- 2x złącze 16-pinowe
- Narzędzie do aktywacji złącz Wago
- Złącza szynowe DIN
Wymagania systemowe
- Windows, Linux
