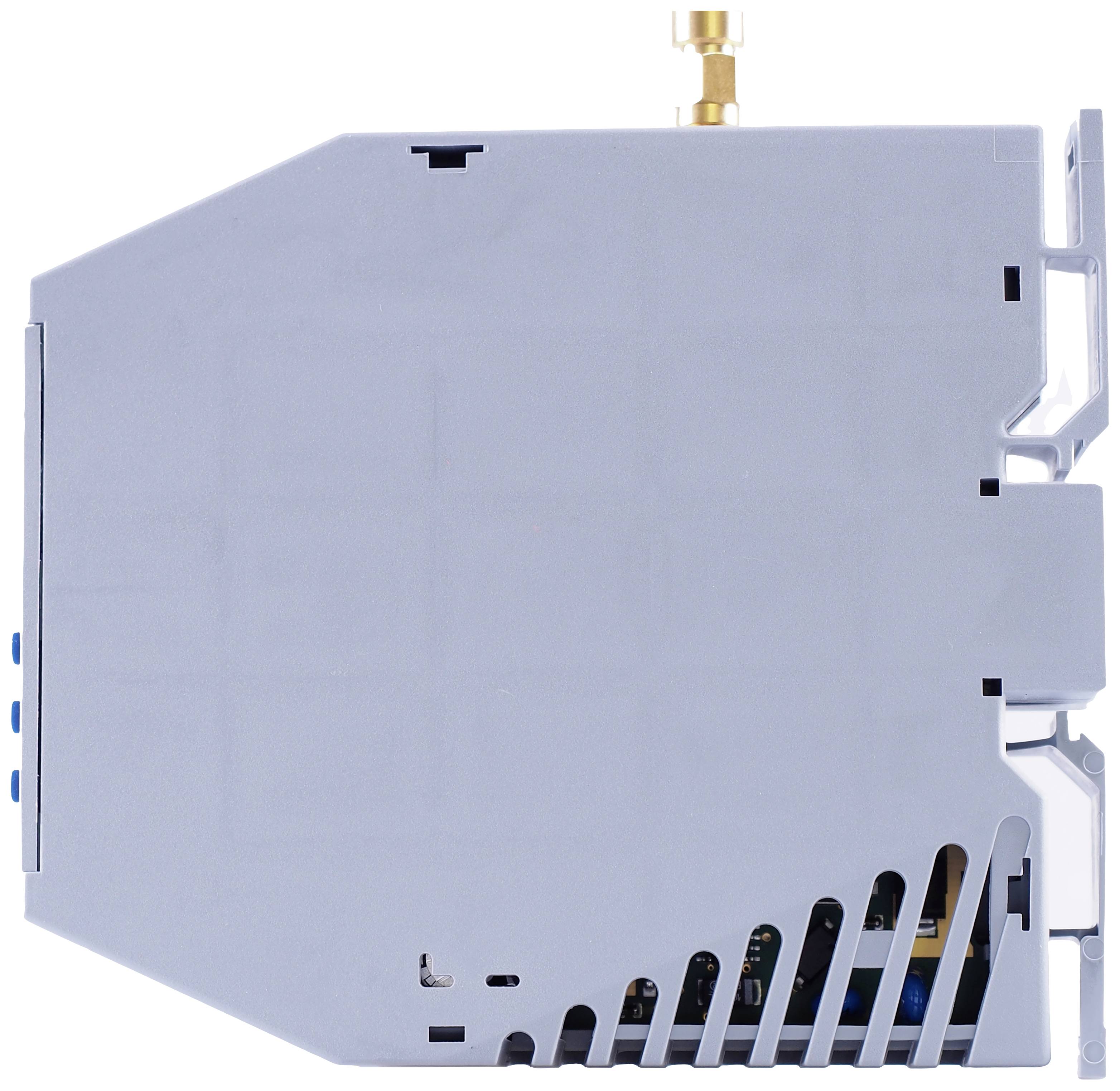

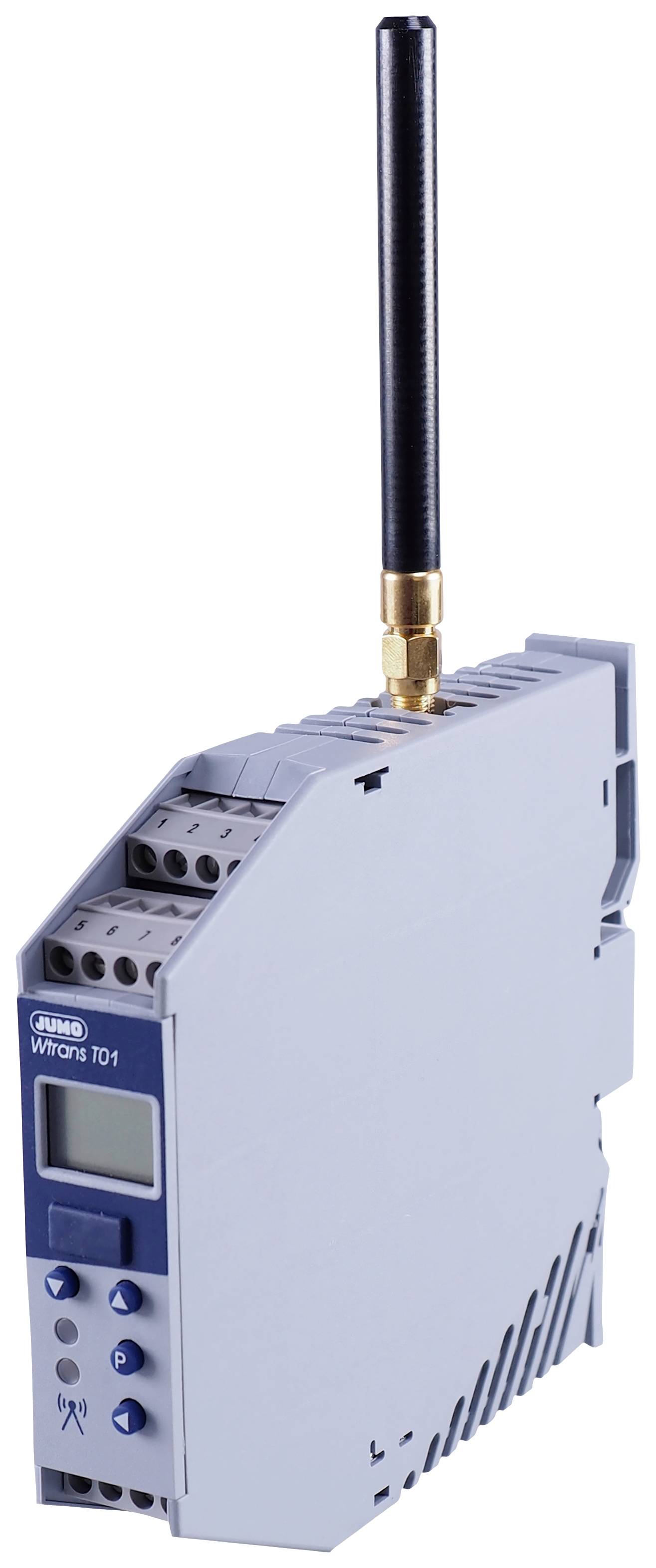

Moduł wejściowy Jumo 00543004 RS-485

Odbiornik radiowy jest używany w połączeniu z odpowiednimi nadajnikami do mobilnego lub stacjonarnego pomiaru wielkości fizycznych. Zastosowanie przyszłościowej technologii radiowej o przemysłowej częstotliwości radiowej 868,4 MHz skutkuje znaczną redukcją kosztów instalacji. Połączenia kablowe można pominąć, technologia czujników radiowych działa również w trudnych warunkach przemysłowych. Dostarczoną antenę Lambda/4 o impedancji 50 omów można przykręcić bezpośrednio lub zamontować na zewnątrz. W przypadku zastosowania dostępnego opcjonalnie ściennego uchwytu antenowego z przewodem antenowym o długości 3 m zasięg w polu swobodnym wynosi 300 m. Mierzone wartości odbierane z nadajnika są przetwarzane i wyświetlane w odbiorniku i są dostępne jako liniowe sygnały prądowe lub napięciowe (0(4) do 20 mA, 0 do 10 V) i przez interfejs cyfrowy RS485. Wszystkie cztery wyjścia analogowe odbiornika są izolowane galwanicznie. Połączenie z systemami wyższego poziomu, takimi jak oprogramowanie do wizualizacji systemu lub rejestratory elektroniczne obsługujące Modbus Master, jest możliwe za pośrednictwem interfejsu cyfrowego z protokołem Modbus. Można go obsługiwać i konfigurować za pomocą klawiatury w połączeniu z dwuwierszowym wyświetlaczem LCD lub wygodniej za pomocą programu instalacyjnego. Parametry takie jak stałe filtra, przesunięcie, alarmy i wskaźniki końcowe (pamięć wartości minimalnej i maksymalnej) można ustawić osobno dla każdego kanału. W tym celu na froncie znajduje się złącze do interfejsu PC z konwerterem TTL/RS232 lub USB/TTL do połączenia odbiornika z komputerem. Odbiornik w obudowie na szynę montażową przeznaczony jest do montażu na szynie DIN 35×7,5 mm wg DIN EN 60715. Zaciski śrubowe do podłączenia elektrycznego są rozmieszczone na różnych poziomach. Przekrój kabla nie może przekraczać 2,5 mm2. Podłączenie do AC 110 do 240 V +10/-15 %, 48 do 63 Hz służy jako źródło zasilania.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
