Moduł wyłącznika bezpieczeństwa Siemens 3SK1213-1AL20 230 V/AC

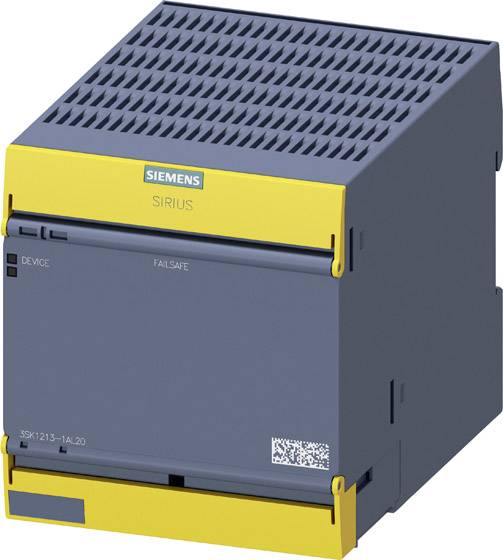

Szare urządzenie Siemens Sirius z żółtym akcentem, o kwadratowym kształcie, oznaczone napisami 'DEVICE' i 'FAILSAFE'. Wyraźnie przemysłowy design.

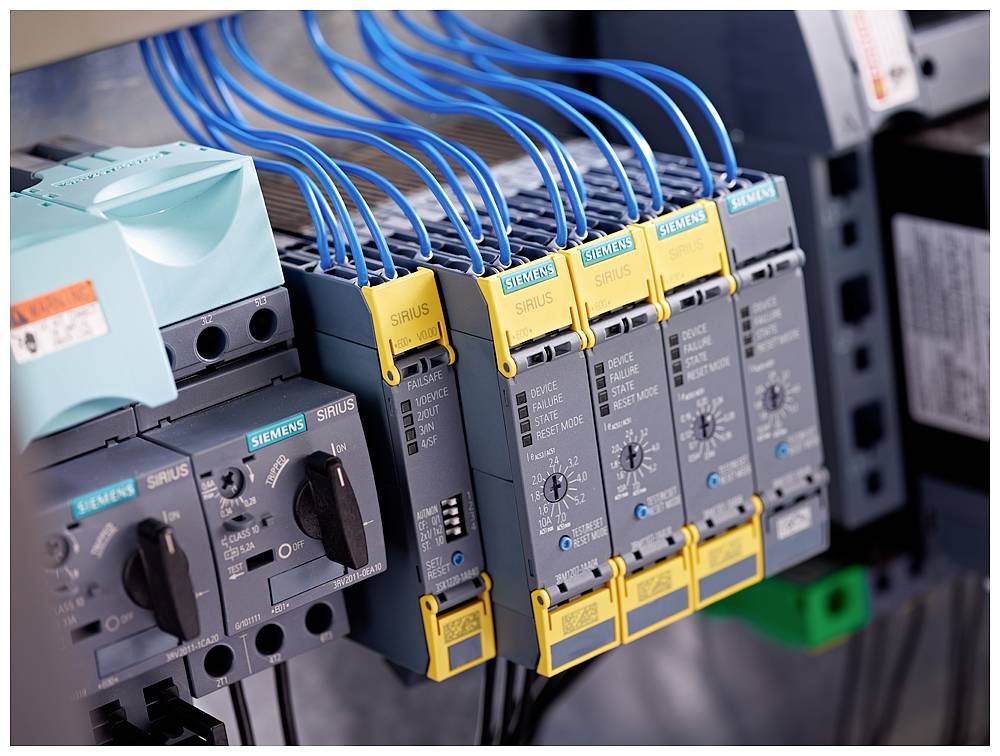

Szafa sterownicza z wieloma elektronicznymi urządzeniami sterującymi i niebieskimi kablami połączeniowymi, ułożonymi w precyzyjny sposób.

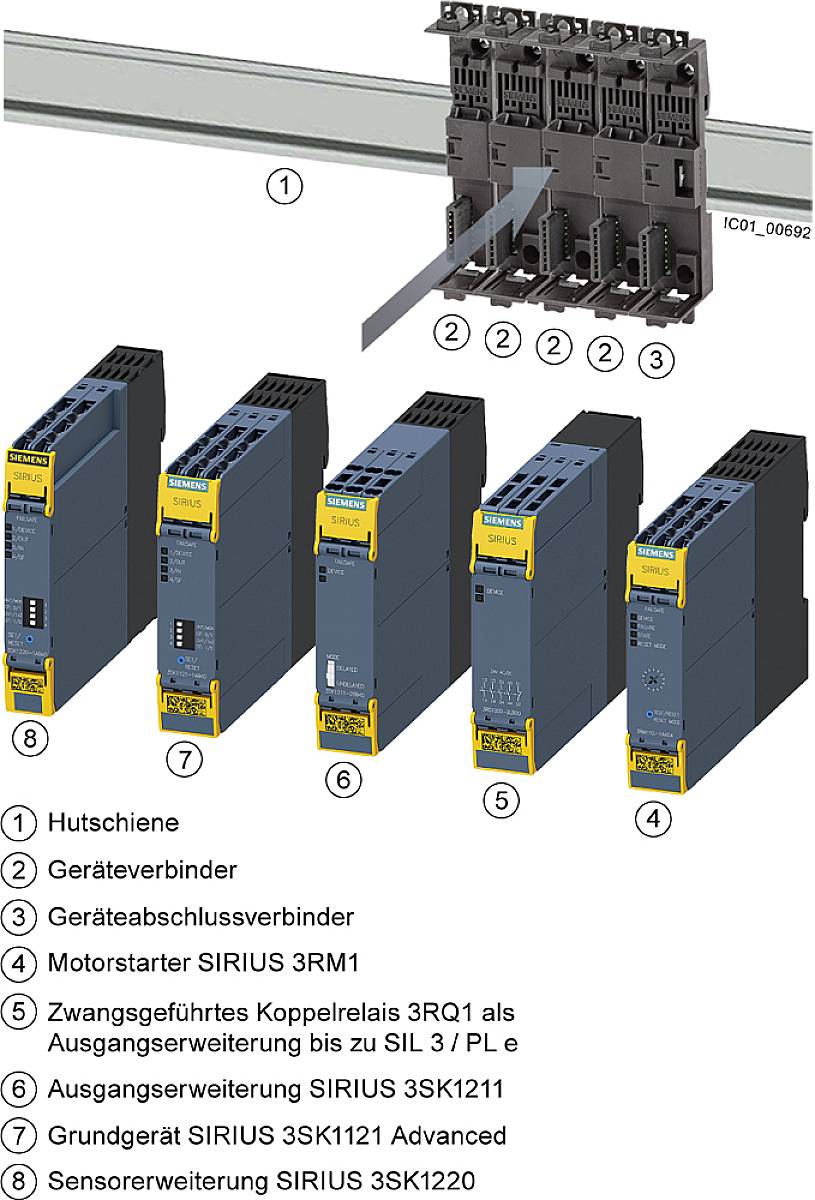

Rysunek przedstawia siedem urządzeń elektronicznych. Każde z nich jest oznaczone numerem i opisowym tekstem, np. przełącznik silnika, urządzenia podstawowe, rozszerzenia.

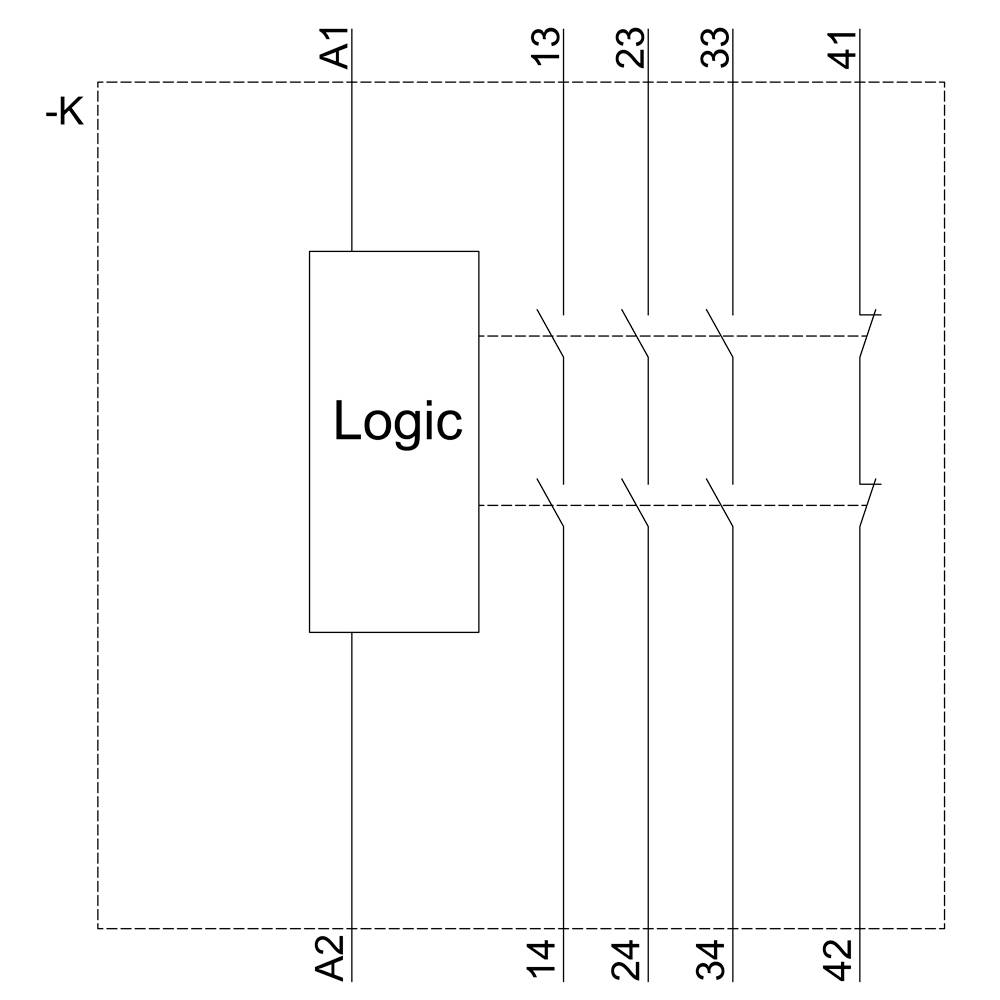

Schemat logiczny obwodu z zaciskami A1, A2 oraz wyjściami 13, 14, 23, 24, 33, 34, 41, 42. Wejścia po lewej stronie, wyjścia po prawej stronie.

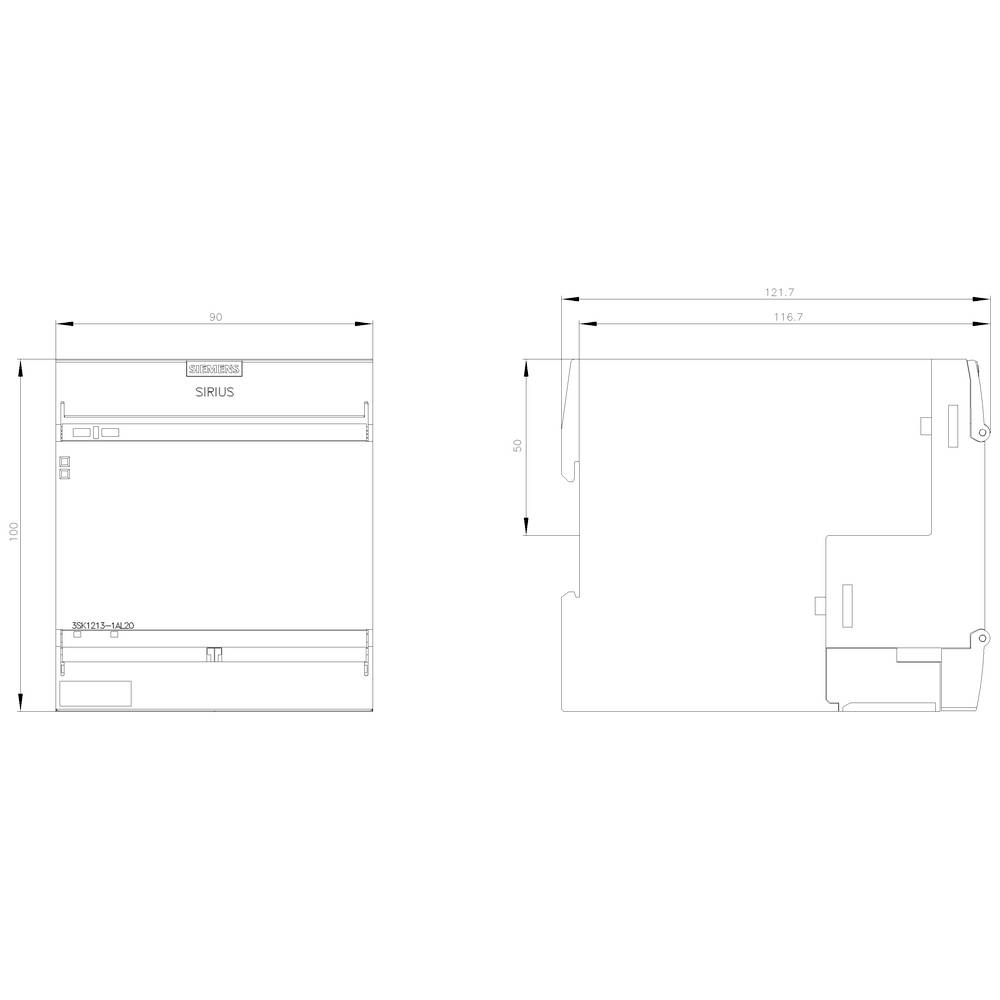

Rysunek techniczny urządzenia elektrycznego z wymiarami: szerokość 90 mm, wysokość 100 mm, głębokość 131,7 mm. Przedstawia złącza i szczegóły.

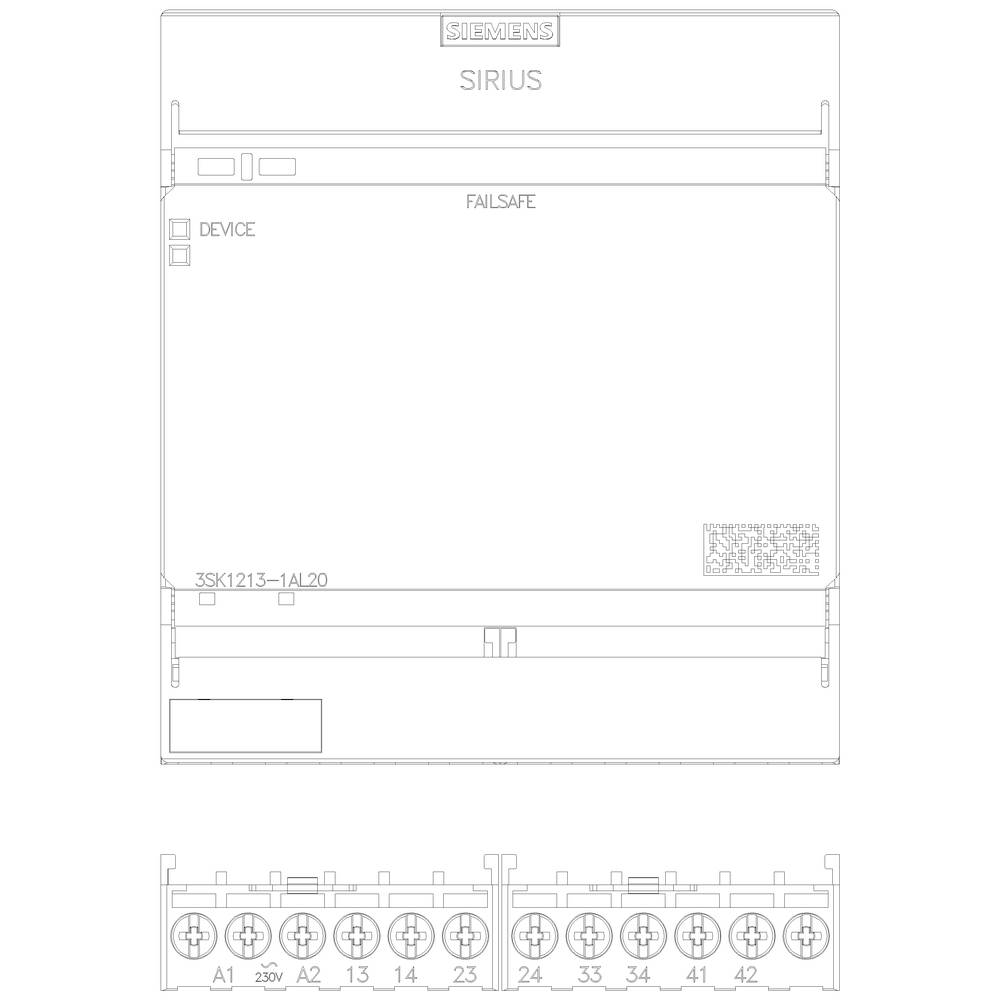

Techniczny diagram urządzenia Siemens SIRIUS z nagłówkiem, punktami przyłączeniowymi oraz etykietami: 'URZĄDZENIE' i 'BEZPIECZEŃSTWO AWARYJNE'.

1/6

Karta katalogowa (PDF)

Dostawa w czw. 1.10

Liczba

Sztuki

Suma (1088,62 zł / Sztuka)

1088,62 zł

1339,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 162,59 zł

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Napięcie silnika: 230 V/AC

Rodzaj produktu: Moduł wyłącznika bezpieczeństwa

Napięcie znamionowe: 230 V/AC

Numer katalogowy producenta: 3SK12131AL20

Model katalogowy producenta: 3SK1213-1AL20

Wymiary: (D x S x W) 121.6 x 90 x 100 mm

Szerokość produktu: 90 mm

Wysokość produktu: 100 mm

Długość produktu: 121.6 mm

Głębokość produktu: 121.6 mm

Maksymalna temperatura: 60 °C

Minimalna temperatura: -25 °C

: IP20

Złącze czujnika: zacisk śrubowy

: 90

: Other

: 100 mm

: 121.6 mm

: TRUE

: FALSE

: FALSE

: 3

: 0

: 0

: 0

: 0

: Screw connection

: FALSE

: FALSE

: Level e

: 0

: AC

: 3

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 1419997 Moduł wyłącznika bezpieczeństwa Siemens 3SK1213-1AL20 230 V/AC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1419997 Moduł wyłącznika bezpieczeństwa Siemens 3SK1213-1AL20 230 V/AC

Opis

Bezpieczne urządzenie przełączające SIRIUS 3RO Rozszerzenie wyjść zasilania, z obwodami aktywującymi przekaźniki 3 styki NO plus obwód sygnalizacji przekaźnika 1 styk rozwierny Us = 230 V AC złącze śrubowe Rozszerzenie wyjść SIRIUS 3SK1 dla urządzeń zabezpieczających.
Rozszerzenia wyjść 3SK służą do uzupełnienia podstawowego urządzenia o dodatkowe bezpieczne wyjścia o obciążalności do 10 A. Można je podłączyć do dowolnego urządzenia podstawowego 3SK przez okablowanie. Wszystkie urządzenia o napięciu zasilania sterowania 24 V DC można również podłączyć do podstawowych urządzeń Advanced 3SK1 i 3SK2 za pomocą złączy urządzeń 3ZY12.
Urządzenia posiadają cztery (AC-15 5 A) lub trzy (AC-15 10 A) wyjścia bezpieczne. Do wyboru jest napięcie sterujące 24 V lub szeroki zakres. Konsekwentnie dostępne z przyłączem śrubowym lub sprężynowym (wciskane).
Przekaźniki bezpieczeństwa 3SK zastępują sprawdzoną serię 3TK28.
Bezpieczeństwo to biznes SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
