Name: Nadajnik główny Phoenix Contact FA MCR-HT-1TS-I-OLP 1145210
Brand: Phoenix Contact
SKU: 3564786
Availability: BackOrder

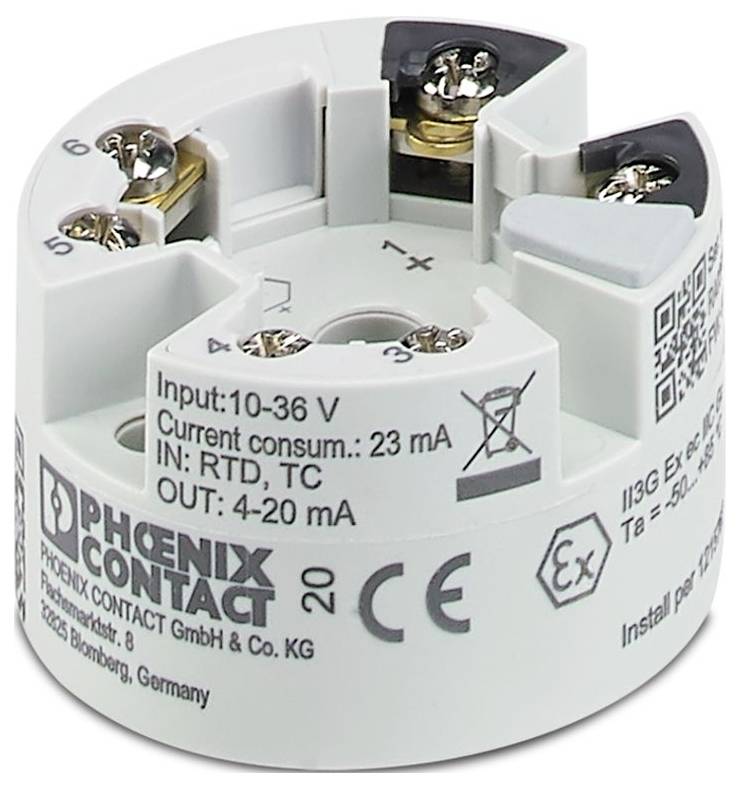

Nadajnik główny Phoenix Contact FA MCR-HT-1TS-I-OLP 1145210-0

Zdjęcie poglądowe

Model katalogowy producenta

FA MCR-HT-1TS-I-OLP

Napięcie zasilania

schleifengespeist. keine externe Versorgung notwendig;10 V DC ... 36 V DC (Standard) V/DC

Podłączenie

Połączenie śrubowe

Zakres temperatury roboczej

-40 °C (min)

Minimalna temperatura robocza

-40 °C

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 19.11

Liczba

Sztuki

Suma (1129,00 zł / Sztuka)

1129,00 zł

917,89 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: Field Analog
Rodzaj połączenia: śrubowe.
Gwint śrub M3
Moment dokręcania: 0,5 Nm
Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu AWG: 24 ... 14
Warunki środowiskowe: Warunki środowiskowe
Klasa ochrony: IP00 (w przypadku montażu w obudowie polowej IP66/67, NEMA 4X)
Temperatura otoczenia (praca): -40 ° C ... 85 °C
Temperatura otoczenia (przechowywanie/transport): -50 °C ... 100°C
Wysokość: ≤ 4000 m (nad poziomem morza)
Sposób montażu: Montaż wpuszczany; Montaż na szynie montażowej
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia: II
Stopień zanieczyszczenia: 2
Dopuszczalna wilgotność (praca): 5% ... 95% (dopuszczalna kondensacja)
Końcówka odizolowanego przewodu: 8 mm
ATEX: ATEX
Prędkość transmisji: 1200 bodów
Oznaczenie: Ex ec IIC T6...T4
Zakres napięcia zasilania: zasilanie z pętli, nie wymaga zewnętrznego zasilania; 10 V DC ... 36 V prądu stałego (standard)
CE: CE
Certyfikat: PxCIF20ATEX1145192U
Zakres napięcia wejściowego: -20 mV ... 100 mV (minimalny zakres pomiaru: 5 mV)
Wskazówka dotycząca montażu: Montaż w głowicy przyłączeniowej B zgodnie z normą DIN EN 50446
Klasa klimatyczna: C1
CSA: CSA
Obsługiwane protokoły: HART
Izolacja galwaniczna pomiędzy wejściem i wyjściem: tak
Dostawa: Dostawa
Liczba kanałów: 1
Opóźnienie włączania: ≈ 7 s (HART); ≈ 7 s (wartość mierzona)
Napięcie testowe: 2 kV AC (50 Hz, 60 s)
Funkcjonalność: Funkcjonalność
Komunikacja danych (obejście): Komunikacja danych (obejście)
Prąd sygnału wyjściowego: 4 mA ... 20 mA (HART); 20 mA ... 4 mA (HART)
Maksymalny prąd wyjściowy: 23 mA
Konfiguracja: Oprogramowanie; HART
Liczba wejść: 1
Była instalacja (EPL): Gc;Div. 2
Targi: Targi
Typy czujników, które można stosować (RTD): czujniki Pt, Ni, Cu: 2-, 3-, 4-żyłowe
Zakres rezystancji liniowej: 10 Ω ... 2000 Ω (minimalny zakres pomiarowy: 10 Ω)
Zakres pomiaru temperatury: -250 °C ... 2500 °C (zakres zależy od typu czujnika)
Zakres pomiaru temperatury: ≥ 10 K (RTD); ≥ 50 K (TC)
Zastosowalne typy czujników (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Sygnał: Prąd: Sygnał: Prąd
Obciążenie: (UL - 10 V) / 0,023 A
Odpowiedź skokowa (0-99%): 1 s (TC); 1 s (RTD)
Izolacja galwaniczna wejścia/wyjścia: Izolacja galwaniczna wejścia/wyjścia
Kodowanie HART: FSK ± 0,5 mA
Wersja HART: 7
Filtr częstotliwości sieciowej: 50/60 Hz
Rezystancja komunikacyjna: ≥ 250 Ω

Model katalogowy producenta: FA MCR-HT-1TS-I-OLP

Napięcie zasilania: schleifengespeist. keine externe Versorgung notwendig;10 V DC ... 36 V DC (Standard) V/DC

Podłączenie: Połączenie śrubowe

Zakres temperatury roboczej: -40 °C (min)

Minimalna temperatura robocza: -40 °C

Numer katalogowy producenta: 1145210

Maksymalna temperatura otoczenia: 85 °C

Minimalna temperatura otoczenia: -40 °C

Waga: 0.1379 kg

UKCA: tak

Rodzaj produktu: Przetwornik pomiarowy temperatury

Do pobrania

Karta katalogowa

Karta katalogowa 3564786 Nadajnik główny Phoenix Contact FA MCR-HT-1TS-I-OLP 1145210

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3564786 Nadajnik główny Phoenix Contact FA MCR-HT-1TS-I-OLP 1145210

Opis

Nadajnik głowicowy zasilany z pętli wyjściowej, służący do przesyłania sygnałów czujników RTD i TC, a także przetworników rezystancji i napięcia powyżej 4 mA... 20 mA. HART, konfiguracja standardowa, złącze śrubowe

Opis tego produktu został przetłumaczony automatycznie.
