Ogranicznik temperatury Jumo 60001528 345 °C (max.) Przekaźnikowe 10 A

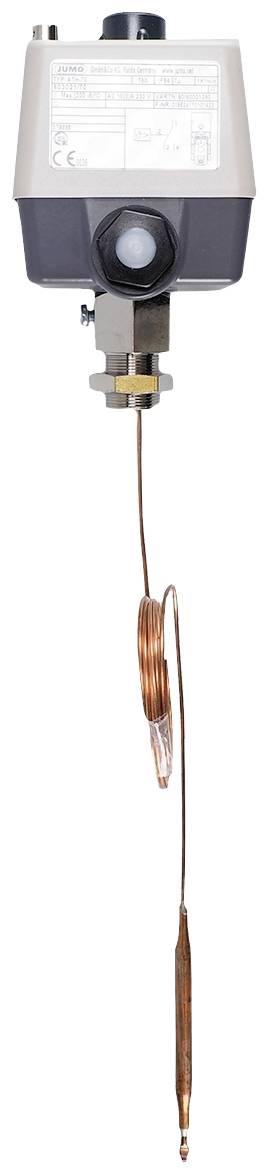

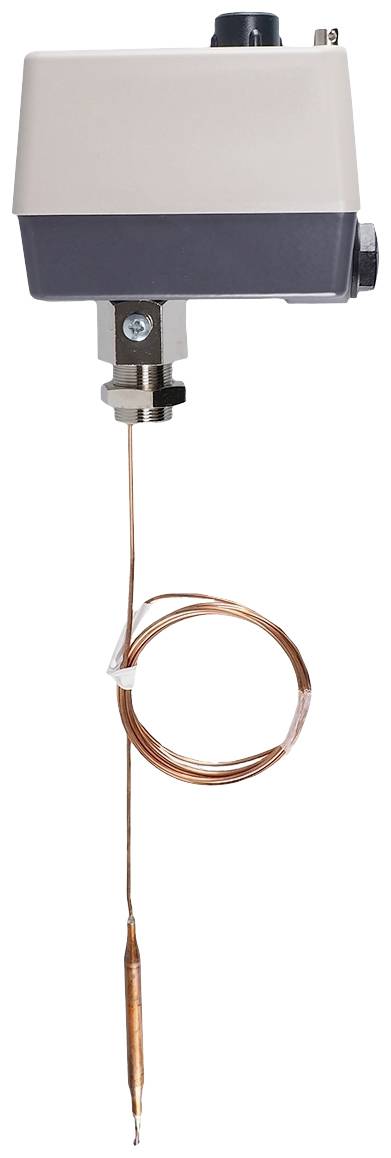

Dzięki odpornej na uderzenia obudowie z wysokiej jakości plastikową osłoną i aluminiową podstawą odlewaną ciśnieniowo, 1-biegunowy mechaniczny termostat do montażu natynkowego jest bardzo wytrzymały i może być używany również w trudnych warunkach. Zastosowany system pomiarowy działa na zasadzie rozszerzalności cieczy i może być używany bez żadnych problemów do maksymalnej dopuszczalnej temperatury czujnika 345 °C. Gładki okrągły czujnik wykonany ze stali nierdzewnej ma średnicę 6 mm i długość czujnika ok. 55 mm. Przewód dalekosiężny termostatu jest wykonany z miedzi i można go układać elastycznie, uwzględniając promień gięcia 5 mm. Maksymalna dopuszczalna temperatura otoczenia na obudowie (stopień ochrony IP54) wynosi 80°C. Po zdjęciu pokrywy obudowy za pomocą śrubokręta można łatwo ustawić żądaną temperaturę wyłączenia na skali znajdującej się wewnątrz. Jeżeli temperatura na czujniku temperatury przekroczy ustawioną wartość graniczną, obwód (zacisk 2) zostaje otwarty, a dodatkowy styk sygnalizacyjny (zacisk 4) automatycznie się zamyka. Mikroprzełącznik jest blokowany mechanicznie. Po spadku poniżej temperatury niebezpiecznej o ok. 10% zakresu skali mikroprzełącznik można odblokować ręcznie. Ogranicznik temperatury bezpieczeństwa charakteryzuje się wysoką dokładnością punktu przełączania +0/-5% w górnej jednej trzeciej skali. W przypadku zniszczenia układu pomiarowego obwód jest trwale otwarty, odblokowanie nie jest już możliwe. Styk przełączający znajduje się wówczas w położeniu neutralnym, tak że żadne zestyki nie są przełączane. Gdy czujnik ostygnie do temperatury poniżej ok. -20°C obwód jest również otwierany, dopiero gdy temperatura wzrośnie powyżej ok. -20°C STB można ponownie odblokować ręcznie przyciskiem restartu. Decydującą zaletą jest to, że do pomiaru temperatury nie jest wymagana dodatkowa energia pomocnicza. Podłączenie elektryczne odbywa się za pomocą zacisków śrubowych bezpośrednio na wbudowanym mikroprzełączniku, który może bezpośrednio przełączać maksymalną dopuszczalną moc przełączania AC 230 V / 10 A. Ogranicznik temperatury bezpieczeństwa ma bardzo elastyczne zastosowanie i jest stosowany w technice grzewczej, klimatyzacyjnej i wentylacyjnej, a także w przemyśle tworzyw sztucznych, budowie aparatury i maszyn, a także w budowie pieców, w węzłach ciepłowniczych i do monitorowania temperatury w laboratoriach i szafy klimatyczne. Urządzenie jest dopuszczone zgodnie z normą DIN EN 14597 i DGRL oraz posiada aprobatę EAC.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
