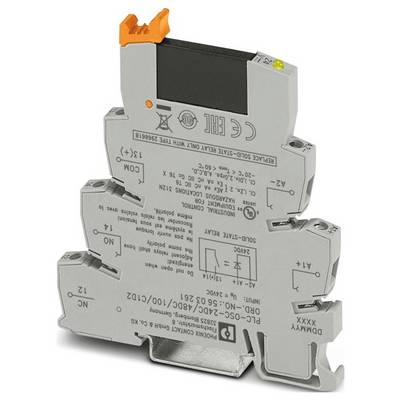

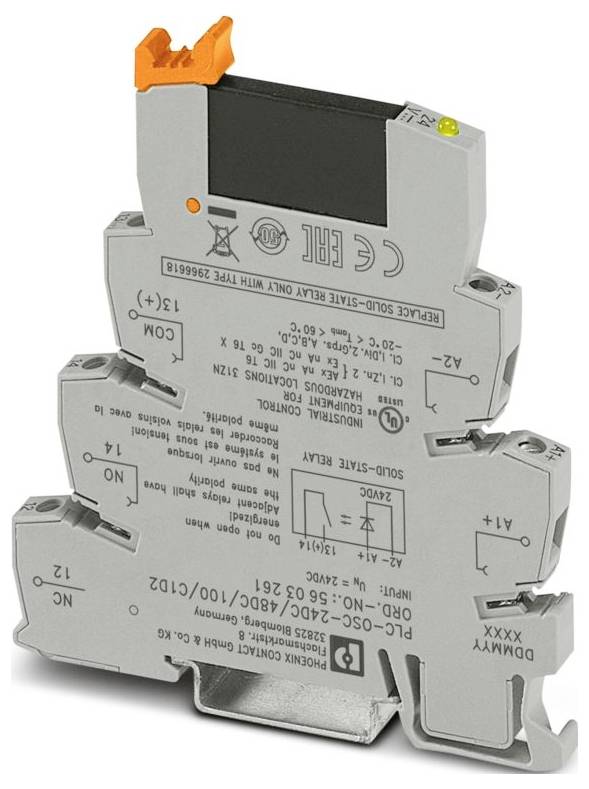

optoizolator Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2

Zbliżone zdjęcie metalowego śruby ze szczelinkową głowicą i gwintowanym wałem używanego do bezpiecznego łączenia materiałów.

Zdjęcie poglądowe

Rodzaj produktu

optoizolator

Rodzaj styku

1 NO

Maksymalne napięcie przełączania

48 V/DC

Model katalogowy producenta

PLC-OSC- 24DC/ 48DC/100/C1D2

Połączenie komponentów

śrubowe

Karta katalogowa (PDF)

Dostawa w pon. 28.09

117 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (113,01 zł / Sztuka)

113,01 zł

139,00 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: Interfejs PLC
Rodzaj połączenia: śrubowe.
Gwint śrub M3
Moment dokręcania: 0,6 Nm ... 0,8 Nm
Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (pojedyncza końcówka przewodu); 2x 0,5 mm² ... 1,5 mm² (podwójna końcówka przewodu)
Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
Przekrój przewodu AWG: 26 ... 14
Szerokość: 6,2 mm
Wysokość: 80 mm
Głębokość: 94 mm
Kolor: szary (RAL 7042)
Warunki środowiskowe: Warunki środowiskowe
Temperatura otoczenia (praca): -20 °C ... 60 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Normy/Przepisy: IEC 60947-5-1
Typ montażu: montaż na szynie DIN
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Końcówka odizolowanego przewodu: 8 mm
Pozycja montażowa: dowolna
Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
UL, USA / Kanada: UL, USA / Kanada
Maksymalna strata mocy w warunkach nominalnych: 0,2 W.
Tryb pracy: 100% ED
CE: CE
Zakres napięcia wejściowego: 19,2 V DC ... 28,8 V prądu stałego
Typowy czas włączania: 20 µs (przy UN)
Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
Układ zabezpieczający: Zabezpieczenie przed odwrotną polaryzacją | Dioda zabezpieczająca przed odwrotną polaryzacją; Zabezpieczenie przeciwprzepięciowe
Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
Zakres napięcia wyjściowego: 3 V DC ... 48 V DC
Zastosowanie: Klasa I, Dział 2; obszary zagrożone wybuchem
Ograniczenie użytkowania: Ograniczenie użytkowania
Uwaga dotycząca kompatybilności elektromagnetycznej: EMC: produkt klasy A, patrz deklaracja producenta w obszarze pobierania
Właściwości izolacyjne: Normy / Przepisy: Właściwości izolacyjne: Normy / Przepisy
Izolacja: Izolacja podstawowa
Status konserwacji danych: Status konserwacji danych
Data ostatniej aktualizacji danych: 20 stycznia 2026 r.
Napięcie testowe (wejście/wyjście): 2,5 kV (50 Hz, 1 min., wejście/wyjście)
Napięcie wejściowe znamionowe UN: 24 V DC
Napięcie znamionowe (dołączony przekaźnik półprzewodnikowy): 24 V DC
Zakres napięcia wejściowego względem UN: 0,8 ... 1,2
Próg przełączania sygnału „0” względem UN: ≤ 0,4
Próg przełączania „1” sygnału względem UN: ≥ 0,8
Typowy prąd wejściowy przy UN: 8,5 mA
Typowy czas wyłączenia: 300 µs (przy UN)
Wskaźnik zasilania: Żółta dioda LED
Częstotliwość komunikacji: 300 Hz
Konfiguracja styków: 1 styk normalnie otwarty
Rodzaj wyjścia cyfrowego: elektroniczne
Maksymalny prąd ciągły: 100 mA
Spadek napięcia przy maksymalnym prądzie ciągłym: ≤ 1 V
Obwód wyjściowy: 2-żyłowy, bez uziemienia
Klasa palności wg UL 94 (obudowa): V0 (obudowa)
UL, USA: UL, USA
UL, Kanada: UL, Kanada
Normy / Przepisy: Normy / Przepisy

Rodzaj produktu: optoizolator

Model katalogowy producenta: PLC-OSC- 24DC/ 48DC/100/C1D2

Połączenie komponentów: śrubowe

Minimalne napięcie robocze: 19.2 V/DC

Maksymalne napięcie robocze: 28.8 V/DC

Czas reakcji: 20 µs

Czas rozpadu: 300 µs

Rodzaj styku: 1 NO

Maksymalne napięcie przełączania: 48 V/DC

Cechy przekaźnika: dioda zabezpieczająca przed przebiegunowaniem

Maksymalna temperatura: 60 °C

Minimalna temperatura: -20 °C

Głębokość produktu: 94 mm

Szerokość produktu: 6.2 mm

Wysokość produktu: 80 mm

Wymiary: (S x W x G) 6.2 x 80 x 94 mm

Zawartość: 1 szt.

Napięcie wejściowe: 19,2-28,8 V

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 3582598 optoizolator Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3582598 optoizolator Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2

Opis

Interfejs PLC składający się z listwy zaciskowej montowanej na szynie DIN ze złączem śrubowym i wtykowym miniaturowym przekaźnikiem półprzewodnikowym, wejście: 24 V DC, wyjście: 3-48 V DC/100 mA, UL/cUL: zatwierdzony do stosowania w strefie Ex klasy I, Div. 2

Opis tego produktu został przetłumaczony automatycznie.
