Name: Pepperl+Fuchs Czyjnik Indukcyjne NBB20-U4-E2-V1 203063 M12 podtynkowy PNP
Brand: Pepperl+Fuchs
SKU: 2628281
Availability: BackOrder

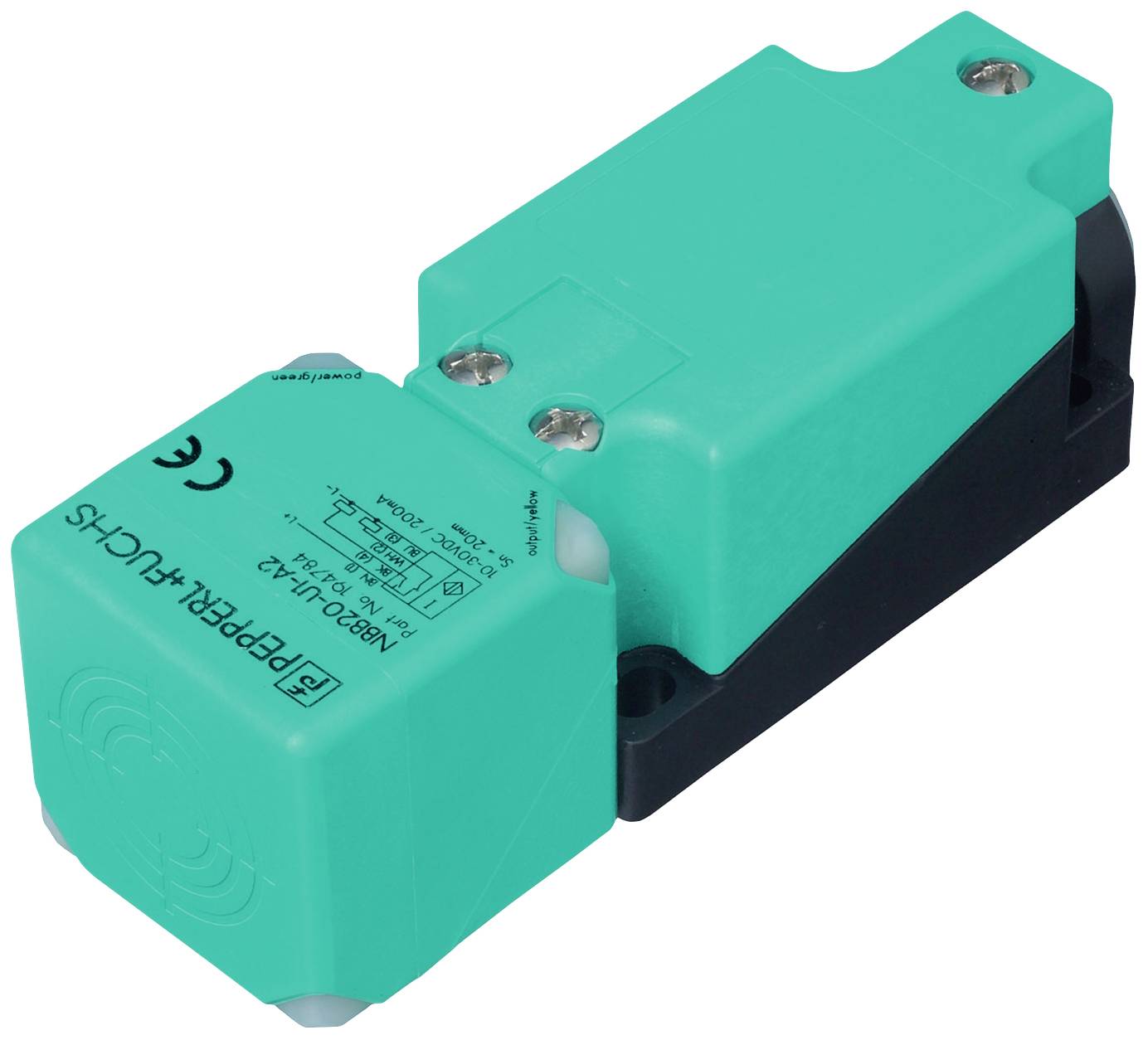

Prostokątny, turkusowy czujnik z napisem 'Pepperl+Fuchs'. Na górze znajdują się dwie srebrne śruby mocujące.

Zdjęcie poglądowe

Rodzaj produktu

Czyjnik

Maksymalne napięcie robocze

30 V/DC

Rodzaj styku

1 NO

Maksymalna odległość przełączania

20 mm

Wyjście czujnika

PNP

Karta katalogowa (PDF)

Dostawa w pt. 20.11

Liczba

Sztuki

Suma (619,00 zł / Sztuka)

619,00 zł

503,25 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 79,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj produktu: Czyjnik

Model katalogowy producenta: NBB20-U4-E2-V1

Minimalne napięcie robocze: 10 V/DC

Maksymalne napięcie robocze: 30 V/DC

Zasilanie (zakres): 10 - 30 V/DC

Rodzaj styku: 1 NO

Maksymalna odległość przełączania: 20 mm

Wyjście czujnika: PNP

Materiał obudowy: poliamid

Typ czujnika: Indukcyjne

Specyfikacja materiału: malowany proszkowo

Rodzaj mocowania czujnika: podtynkowy

Rozmiar czujnika: M12

Złącze czujnika: złącze męskie M12, 4 pinowe

Specyfikacja czujnika: wskaźnik LED

Minimalna temperatura: -25 °C

Maksymalna temperatura: 85 °C

: IP68
IP69K

Zawartość: 1 szt.

Funkcja ładowania bezprzewodowego: Nie

Częstotliwość przełączania: 440 Hz

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2628281 Pepperl+Fuchs Czyjnik Indukcyjne NBB20-U4-E2-V1 203063 M12 podtynkowy PNP

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2628281 Pepperl+Fuchs Czyjnik Indukcyjne NBB20-U4-E2-V1 203063 M12 podtynkowy PNP

Opis

Odstęp przełączania: 20 mm, montaż: niezabudowany, funkcja przełączania: zestyk zwierny (NO), wyjścia: zależne PNP, napięcie robocze: 10 ... 30 V DC, prąd roboczy: 0 ... 200 mA

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
Funkcja przełączania: zestyk zwierny (NO)
Typ wyjścia: PNP
Odstęp przełączania: 20 mm
Montaż: niezabudowany
Polaryzacja wyjściowa: DC
Gwarantowana odległość przełączania: 0 ... 16,2 mm
Rzeczywista odległość przełączania: 18 ... 22mm zazwyczaj 20mm
współczynnik redukcyjny r Glin : 0,33
współczynnik redukcyjny r Cu : 0,31
współczynnik redukcyjny r V2A (1.4301) : 0,74
współczynnik redukcyjny r SM : 0,41
Typ wyjścia: 3-przewodowy
cechy charakterystyczne
Napięcie robocze: 10 ... 30 V DC
Częstotliwość przełączania: 0 ... 440 Hz
Histereza: typowo 5%
Ochrona przed odwrotną polaryzacją: ochrona przed odwrotną polaryzacją
Zabezpieczenie przeciwzwarciowe: taktowanie
Spadek napięcia : = 2 V.
Prąd roboczy: 0 ... 200 mA
Prąd jałowy: ≤ 20 mA
Opóźnienie gotowości: 80 ms
Wskaźnik napięcia roboczego: zielona dioda LED
Wskaźnik stanu przełączania: LED, żółty
Funkcjonalne cechy bezpieczeństwa
MTTF tj : 1289 a
Żywotność (T M ): 20 lat
Pokrycie diagnostyczne (DC): 0%
Zgodność ze standardami i wytycznymi
Zgodność ze standardami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Aprobaty i Certyfikaty
Aprobata UL: CULus Listed, Ogólne zastosowanie
Zatwierdzenie CSA: na liście cCSAus, ogólne zastosowanie
Atest CCC: Produkty o maksymalnym napięciu roboczym ≤36 V nie wymagają aprobaty i dlatego nie są opatrzone etykietą CCC.
Warunki otoczenia
Temperatura otoczenia: -25 ... 85 °C (-13 ... 185 °F)
dane mechaniczne
Rodzaj połączenia: złącze urządzenia M12 x 1, 4-pinowe
Materiał obudowy: PA/metal z epoksydową powłoką proszkową
Twarz: PA
Małe litery: metal
Stopień ochrony: IP68 / IP69K
Masa: 225g
Uwaga: Moment dokręcania: 1,8 Nm (obudowa)
