Name: Pepperl+Fuchs Czyjnik Indukcyjne NBB8-18GM30-A0-V1 326161-0102 M18 podtynkowy NPN
Brand: Pepperl+Fuchs
SKU: 2627195
Availability: BackOrder

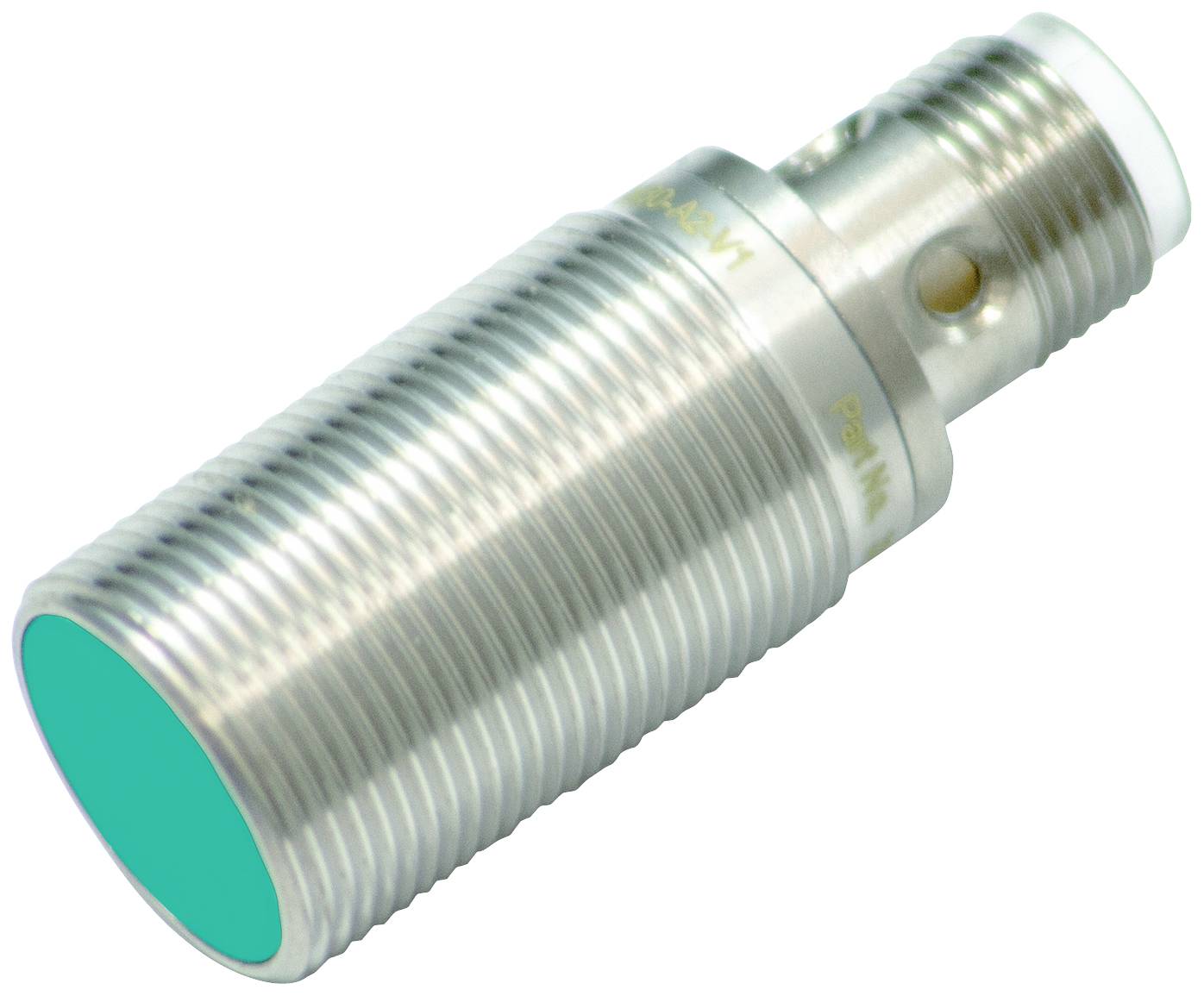

Czujnik indukcyjny w cylindrycznej obudowie metalowej z zieloną nakładką czołową. Stosowany do wykrywania obiektów w zastosowaniach przemysłowych.

Zdjęcie poglądowe

Rodzaj produktu

Czyjnik

Maksymalne napięcie robocze

36 V

Rodzaj styku

antywalentny

Maksymalna odległość przełączania

8 mm

Wyjście czujnika

NPN

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 17.12

Liczba

Sztuki

Suma (479,00 zł / Sztuka)

479,00 zł

389,43 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 59,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj produktu: Czyjnik

Model katalogowy producenta: NBB8-18GM30-A0-V1

Minimalne napięcie robocze: 5 V

Maksymalne napięcie robocze: 36 V

Zasilanie (zakres): 5 - 36 V

Rodzaj styku: antywalentny

Maksymalna odległość przełączania: 8 mm

Wyjście czujnika: NPN

Materiał obudowy: mosiądz

Typ czujnika: Indukcyjne

Rodzaj mocowania czujnika: podtynkowy

Rozmiar czujnika: M18

Złącze czujnika: złącze męskie

Specyfikacja czujnika: wskaźnik LED

Minimalna temperatura: -40 °C

Maksymalna temperatura: 85 °C

: IP68

Zawartość: 1 szt.

Funkcja ładowania bezprzewodowego: Nie

Częstotliwość przełączania: 1350 Hz

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2627195 Pepperl+Fuchs Czyjnik Indukcyjne NBB8-18GM30-A0-V1 326161-0102 M18 podtynkowy NPN

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2627195 Pepperl+Fuchs Czyjnik Indukcyjne NBB8-18GM30-A0-V1 326161-0102 M18 podtynkowy NPN

Opis

Odległość przełączania: 8 mm, instalacja: podtynkowa, funkcja przełączania: antywalentna, typ wyjścia: NPN, napięcie robocze: 5 ... 36 V, prąd roboczy: 0 ... 200 mA

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
Funkcja przełączania: Antywalentna
Typ wyjścia: NPN
Odstęp przełączania: 8 mm
Montaż: niezabudowany
Polaryzacja wyjściowa: DC
Gwarantowana odległość przełączania: 0 ... 6,48 mm
Element uruchamiający: stal konstrukcyjna, m.in. B. 1.0037, S235JR (dawniej St37-2) | 24mm x 24mm x 1mm
współczynnik redukcyjny r Glin : 0,38
współczynnik redukcyjny r Cu : 0,35
współczynnik redukcyjny r V2A (1.4301) : 0,74
współczynnik redukcyjny r SM : 0,47
Typ wyjścia: 4-przewodowy
cechy charakterystyczne
Napięcie robocze: 5 ... 36 V
Częstotliwość przełączania: 0 ... 1350 Hz
Histereza: typowo 5%
Ochrona przed odwrotną polaryzacją: ochrona przed odwrotną polaryzacją
Zabezpieczenie przeciwzwarciowe: taktowanie
Spadek napięcia : = 1 V.
Prąd roboczy: 0 ... 200 mA
Prąd szczątkowy: maks. 20 µA
Prąd jałowy: ≤ 15 mA
Opóźnienie gotowości: ≤ 10 ms
Wskaźnik stanu przełączania: wielootworowa dioda LED, żółta
Funkcjonalne cechy bezpieczeństwa
MTTF tj : 1255 lat
Żywotność (T M ): 20 lat
Pokrycie diagnostyczne (DC): 0%
konformizm
Zgodność z LABS: VDMA 24364-A1/B2/C1/T100°CW
Zgodność ze standardami i wytycznymi
Zgodność ze standardami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Aprobaty i Certyfikaty
Zgodność z EAC: TR CU 020/2011
Klasa ochrony: II
Znamionowe napięcie izolacji: 36 V
Znamionowe napięcie udarowe wytrzymywane: 500 V
Zatwierdzenie UL: na liście cULus, ogólnego przeznaczenia, źródło zasilania klasy 2
Atest CCC: Produkty o maksymalnym napięciu roboczym ≤36 V nie wymagają aprobaty i dlatego nie są opatrzone etykietą CCC.
Warunki otoczenia
Temperatura otoczenia: Od -40... 85 °C (-40 ... 185 °F)
Temperatura przechowywania: -40 ... 85 °C (-40 ... 185 °F)
dane mechaniczne
Typ połączenia: wtyczka urządzenia
Materiał obudowy: mosiądz, pokryty białym brązem
Twarz: PBT, zielony
Stopień ochrony: IP68
Złącze męskie
Gwint: M12 x 1
Ilość biegunów: 4
Masa: 48g
Moment dokręcania: 0 ... 30 Nm
Informacje ogólne
Zakres dostawy: Dostarczane z 2 nakrętkami z zębami blokującymi
