Name: Pepperl+Fuchs Czyjnik Indukcyjne NJ20+U1+E2-Y287109 287109 podtynkowy PNP
Brand: Pepperl+Fuchs
SKU: 2628347
Availability: BackOrder

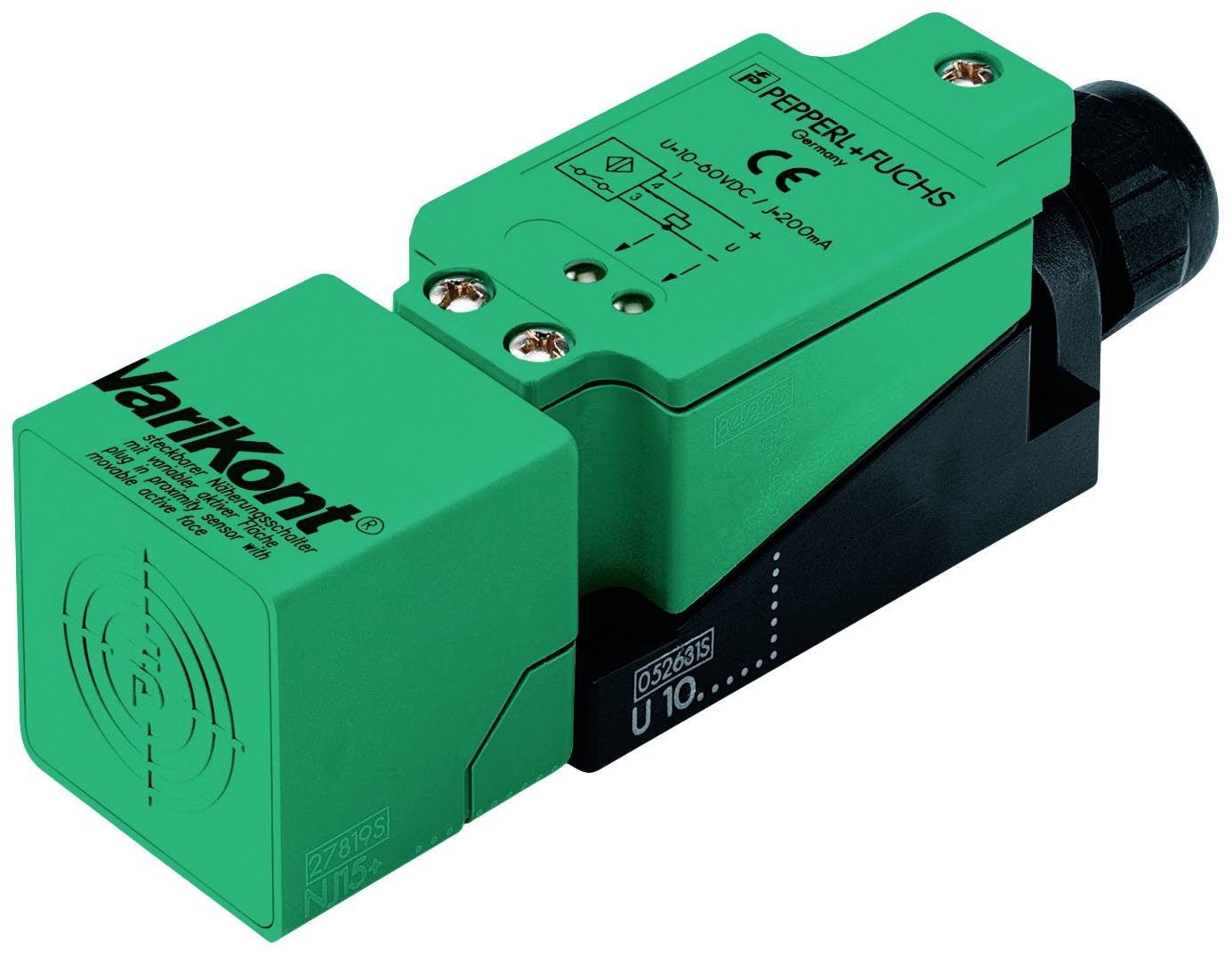

Zielony i czarny indukcyjny czujnik zbliżeniowy firmy 'Pepperl+Fuchs' z napisem Varikont, przeznaczony do zautomatyzowanego sterowania przemysłowego.

Zdjęcie poglądowe

Rodzaj produktu

Czyjnik

Maksymalne napięcie robocze

30 V

Rodzaj styku

1 NO

Maksymalna odległość przełączania

20 mm

Wyjście czujnika

PNP

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 17.12

Liczba

Sztuki

Suma (2459,00 zł / Sztuka)

2459,00 zł

1999,19 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 259,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj produktu: Czyjnik

Model katalogowy producenta: NJ20+U1+E2-Y287109

Minimalne napięcie robocze: 10 V

Maksymalne napięcie robocze: 30 V

Zasilanie (zakres): 10 - 30 V

Rodzaj styku: 1 NO

Maksymalna odległość przełączania: 20 mm

Wyjście czujnika: PNP

Materiał obudowy: PBT

Typ czujnika: Indukcyjne

Rodzaj mocowania czujnika: podtynkowy

Złącze czujnika: zacisk śrubowy

Specyfikacja czujnika: wskaźnik LED

Minimalna temperatura: -25 °C

Maksymalna temperatura: 70 °C

: IP68

Zawartość: 1 szt.

Funkcja ładowania bezprzewodowego: Nie

Częstotliwość przełączania: 150 Hz

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2628347 Pepperl+Fuchs Czyjnik Indukcyjne NJ20+U1+E2-Y287109 287109 podtynkowy PNP

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2628347 Pepperl+Fuchs Czyjnik Indukcyjne NJ20+U1+E2-Y287109 287109 podtynkowy PNP

Opis

Odstęp przełączania: 20 mm, montaż: niezabudowany, funkcja przełączania: zestyk zwierny (NO), wyjścia: zależne PNP, napięcie robocze: 10 ... 30 V, prąd roboczy: 0 ... 200 mA

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
Funkcja przełączania: zestyk zwierny (NO)
Typ wyjścia: PNP
Odstęp przełączania: 20 mm
Montaż: niezabudowany
Polaryzacja wyjściowa: DC
Gwarantowana odległość przełączania: 0 ... 16,2 mm
Rzeczywista odległość przełączania: 18 ... 22mm zazwyczaj 20mm
współczynnik redukcyjny r Glin : 0,35
współczynnik redukcyjny r Cu : 0,35
współczynnik redukcyjny r V2A (1.4301) : 0,8
Typ wyjścia: 3-przewodowy
cechy charakterystyczne
Napięcie robocze: 10 ... 30 V
Częstotliwość przełączania: 0 ... 150 Hz
Histereza: 1 ... 10 zazwyczaj 5%
Ochrona przed odwrotną polaryzacją: ochrona przed odwrotną polaryzacją
Zabezpieczenie przeciwzwarciowe: taktowanie
Spadek napięcia : = 2,8 V.
Spadek napięcia przy I L
Spadek napięcia I L = 1 mA, element przełączający włączony: 0,5 ... 2,3V typowo 0,9V
Spadek napięcia I L = 10 mA, element przełączający włączony: 0,8 ... 2.2V typowo 1.4V
Spadek napięcia I L = 20 mA, element przełączający włączony: 0,9 ... 2,3V typowo 1,5V
Spadek napięcia I L = 50 mA, element przełączający włączony: 0,9 ... 2,5V typowo 1,6V
Spadek napięcia I L = 100 mA, element przełączający włączony: 1 ... 2,6V typowo 1,8V
Spadek napięcia I L = 200 mA, element przełączający włączony: 1,2 ... 2,8V typowo 2V
Prąd roboczy: 0 ... 200 mA
Prąd szczątkowy: 0 ... 0,5mA typowo 0,01mA
Prąd szczątkowy T ty =40 °C element przełączający wyłączony: ≤ 100 µA
Prąd jałowy: ≤ 10 mA
Opóźnienie gotowości: ≤ 50 ms
Wskaźnik napięcia roboczego: zielona dioda LED
Wskaźnik stanu przełączania: LED, żółty
Funkcjonalne cechy bezpieczeństwa
MTTF tj : 819 lat
Żywotność (T M ): 20 lat
Pokrycie diagnostyczne (DC): 0%
Zgodność ze standardami i wytycznymi
Zgodność ze standardami
Normy: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Aprobaty i Certyfikaty
Aprobata UL: CULus Listed, Ogólne zastosowanie
Atest CCC: Produkty o maksymalnym napięciu roboczym ≤36 V nie wymagają aprobaty i dlatego nie są opatrzone etykietą CCC.
Warunki otoczenia
Temperatura otoczenia: -25 ... 70 °C (-13 ... 158 °F)
Temperatura przechowywania: -25 ... 85 °C (-13 ... 185 °F)
dane mechaniczne
Rodzaj podłączenia: Zaciski śrubowe
Informacje dotyczące podłączenia: W jednym punkcie zaciskowym można zamontować maksymalnie 2 przewody o takim samym przekroju żył! | Moment dokręcania 1,2 Nm + 10%
Przekrój przewodu: do 2,5 mm 2
Najmniejszy przekrój przewodu: bez końcówek tulejkowych 0,5 mm 2 , z tulejkami 0,34 mm 2
Największy przekrój przewodu: bez końcówek tulejkowych 2,5 mm 2 , z tulejkami 1,5 mm 2
Złącze gwintowe kablowe
Uwaga: Pierścień uszczelniający nacięcie: | Średnica otworu 7 / 10,5 / 13 / 16 mm | Wymiar kabla połączeniowego musi odpowiadać wybranemu otworowi pierścienia zacinającego.
Materiał obudowy: PBT z uszczelkami Viton i połączeniem śrubowym PVDF
Twarz: PBT
Stopień ochrony: IP68
